Гильза кабельная алюмомедная ГАМ 95/70 - 50558 КВТ

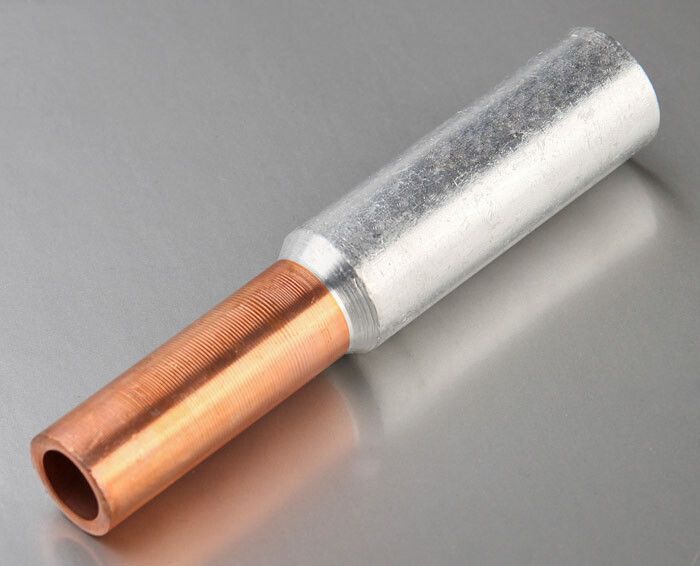

Гильза медно-алюминиевая соединительная обжимная ГАМ 95-70 под опрессовку (10 шт/уп.) КВТ предназначена для надёжного соединения алюминиевых и медных жил кабелей с номинальным напряжением до 1 кВ. Эта модель обеспечивает прочный электрический контакт без образования гальванической пары, что делает её важным элементом в распределительных сетях и силовых цепях.

Назначение и область применения

Гильза медно-алюминиевая соединительная обжимная ГАМ 95-70 под опрессовку (10 шт/уп.) КВТ используется исключительно для соединения алюминиевой и медной жил в одном кабеле. Подходит для работы в распределительных устройствах, ответвлениях, заземляющих контурах, а также при подключении оборудования с разными типами проводников - например, когда алюминиевый кабель из сети переходит на медную шину в щите.

Технические характеристики

• Номинальное сечение алюминиевой жилы: 95 мм2
• Номинальное сечение медной жилы: 70 мм2
• Рабочее напряжение: до 1 кВ (не более!)
• Материал: алюминий марки АД1, медь марки М1
• Форма жил: многопроволочные, круглые и секторные
• Наружный диаметр: 17–21 мм (зависит от формы жилы)
• Внутренний диаметр: 11,5×13,5 мм (перегородка разделяет секции)
• Способ монтажа: опрессовка специальным пресс-клещами
• Покрытие: без покрытия - поверхность матовая, без лака или антикоррозийного слоя
• Нормативный документ: ТУ 3449-017-59861269-2004

Совместимость и монтаж

Гильза медно-алюминиевая соединительная обжимная ГАМ 95-70 под опрессовку (10 шт/уп.) КВТ совместима только с жилами указанного сечения. Для монтажа требуется пресс-клещи с матрицей, соответствующей форме и размеру гильзы. Убедитесь, что жилы полностью введены в свои камеры - алюминиевая жила до перегородки, медная - после неё. Недостаточный заход снижает механическую прочность и увеличивает сопротивление контакта. После опрессовки проверьте качество обжима: деформация должна быть равномерной, без трещин и выступов.

Особенности конструкции

Гильза ГАМ имеет цельную, несварную конструкцию: медная и алюминиевая части соединены методом фрикционной сварки, что создаёт молекулярный контакт без микропор и оксидных плёнок. Внутренняя перегородка служит двойной задачей: она точно задаёт глубину ввода каждой жилы и препятствует проникновению масла (из бумажной изоляции) из одной половины в другую. Это особенно важно при работе с маслонаполненными кабелями.

Преимущества

• Исключает образование гальванической пары между медью и алюминием благодаря сплавлению материалов на молекулярном уровне
• Обеспечивает высокую механическую прочность и долговечность соединения
• Перегородка упрощает монтаж - не требует точного замера глубины ввода
• Поддерживает токовую нагрузку даже при переходе с большего сечения алюминия на меньшее меди - без потерь по допустимому току
• Не требует дополнительной герметизации или смазки

Ограничения применения

• Не применяется при напряжении выше 1 кВ - указанные 10 кВ в характеристиках являются ошибкой; рабочее напряжение - максимум 1 кВ
• Не предназначен для использования в условиях постоянного погружения в воду или повышенной влажности без внешней защиты
• Не рекомендуется применять с однопроволочными жилами - только с многопроволочными, как указано в нормативах
• Не подлежит ремонту или повторному использованию - после опрессовки демонтаж невозможен без повреждения

Примеры использования

• Соединение алюминиевого кабеля ВВГ-А 3×95 с медной шиной в распределительном щите
• Ответвление от старой алюминиевой линии к новому оборудованию с медными входами
• Замена участка кабеля в подземной траншее, где необходимо перейти с алюминия на медь для лучшей проводимости
• Подключение кабеля к автоматическому выключателю с медными клеммами через алюминиевую вводную линию

Практические советы

• Выбирайте пресс-клещи с подходящими матрицами - используйте те, которые указаны производителем для гильз ГАМ
• Перед монтажом зачистите жилы до 30–40 мм, удалите оксидную плёнку с алюминия специальной щёткой
• Не перегревайте гильзу во время опрессовки - длительное давление может вызвать деформацию
• Проверяйте посадочный диаметр жил: 95 мм2 алюминия и 70 мм2 меди должны плотно входить в свою половину гильзы
• Храните гильзы в сухом месте - хотя материал устойчив к коррозии, влага может ускорить окисление при длительном хранении
• Учитывайте комплектацию: одна упаковка содержит 10 штук - рассчитывайте запас на брак и возможные ошибки монтажа
