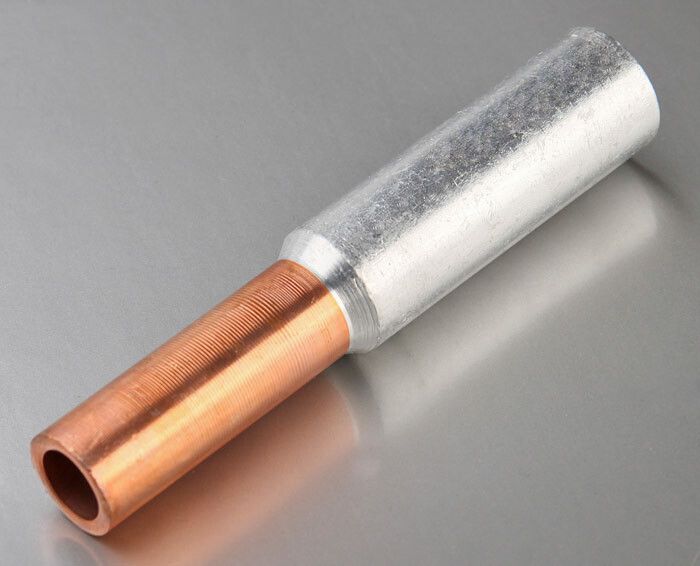

Гильза кабельная алюмомедная ГАМ 16/10 - 50553 КВТ

Гильза медно-алюминиевая соединительная обжимная для алюминиевых проводников ГАМ 16-10 КВТ предназначена для надёжного соединения алюминиевых и медных жил в силовых кабелях до 10 кВ. Бренд КВТ реализует эту модель в упаковке по 20 штук - артикул 50553 - с учётом требований к безопасности и долговечности контакта разнородных металлов.

Назначение и область применения

Гильза медно-алюминиевая соединительная обжимная для алюминиевых проводников ГАМ 16-10 КВТ используется для создания постоянного электрического соединения между алюминиевой жилой сечением 16 мм2 и медной жилой сечением 10 мм2. Применяется в распределительных устройствах, кабельных ответвлениях, на опорах ЛЭП, в щитовых и трансформаторных подстанциях. Подходит для работы в условиях повышенной влажности и температурных колебаний.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение алюминиевых жил: 16 мм2
• Номинальное сечение медных жил: 10 мм2
• Материал: алюминий марки АД1, медь марки М1
• Способ монтажа: опрессовка специальным пресс-клещами
• Наружный диаметр: 9–11 мм
• Внутренний диаметр: 5,2×6,1 мм (для двух типов жил)
• Форма жил: многопроволочные круглые или секторные
• Покрытие: без покрытия
• Нормативный документ: ТУ 3449-017-59861269-2004

Совместимость и монтаж

Гильза ГАМ 16-10 КВТ совместима только с жилами указанного сечения. Для монтажа требуется пресс-клещи с матрицей, соответствующей форме и размеру гильзы. Обжим выполняется двумя зажимами: один - на алюминиевой стороне, второй - на медной. Перегородка внутри гильзы обеспечивает правильную глубину ввода жил - не допускается введение жил глубже меток. Убедитесь, что жилы очищены от оксидной плёнки и смазаны контактной пастой перед обжимом.

Особенности конструкции

Гильза выполнена цельной конструкцией без сварных швов. Медная и алюминиевая части соединены методом фрикционной сварки - это создаёт молекулярный контакт, исключающий коррозию и ослабление связи. Внутренняя перегородка служит не только ориентиром для ввода жил, но и препятствует проникновению влаги и масла из кабеля в зону соединения. Такая конструкция предотвращает образование гальванической пары, которая вызывает быстрый выход из строя обычных соединений меди и алюминия.

Преимущества

• Стабильный контакт даже при циклических нагрузках благодаря молекулярному соединению металлов
• Высокая механическая прочность после обжима
• Защита от коррозии и окисления за счёт герметичной конструкции
• Сохранение токовой нагрузки при переходе с алюминиевого на медный кабель
• Не требует дополнительной изоляции - можно использовать с термоусадкой или изолирующей лентой

Ограничения применения

• Не применяется для соединения однопроволочных жил - только многопроволочные круглые или секторные
• Работает только при температуре окружающей среды от –40C до +40C
• Запрещено использование в местах с постоянным воздействием открытого огня или высоких температур (>85C)
• Не предназначен для подключения к автоматическим выключателям или коммутационным аппаратам без дополнительной защиты
• Не заменяет клеммы или разъёмы - только для стационарных соединений

Примеры использования

• Соединение алюминиевого кабеля ВВГ-А 3×16 с медным кабелем ВВГ 3×10 в распределительном щите
• Переход от старых алюминиевых линий к новому медному вводу в дом
• Подключение кабеля от воздушной ЛЭП к кабельной вставке в подземной камере
• Обустройство ответвлений в кабельных трассах с разными материалами жил

Практические советы

• Используйте только рекомендованную матрицу пресса - неверный инструмент повредит гильзу и снижает надёжность соединения
• Проверьте соответствие сечения жилы и гильзы - нельзя использовать ГАМ 16-10 для жил 25 мм2 или меньше 10 мм2
• После обжима проверьте усилие: соединение не должно проворачиваться на жилах
• При работе в сыром помещении обязательно используйте контактную пасту типа КТ-88
• Храните гильзы в сухом месте - хотя они не имеют покрытия, длительное воздействие влаги может вызвать поверхностное окисление алюминия
• Учитывайте посадочный диаметр: внешние размеры 9–11 мм позволяют установить гильзу в стандартные кабельные муфты и корпуса
