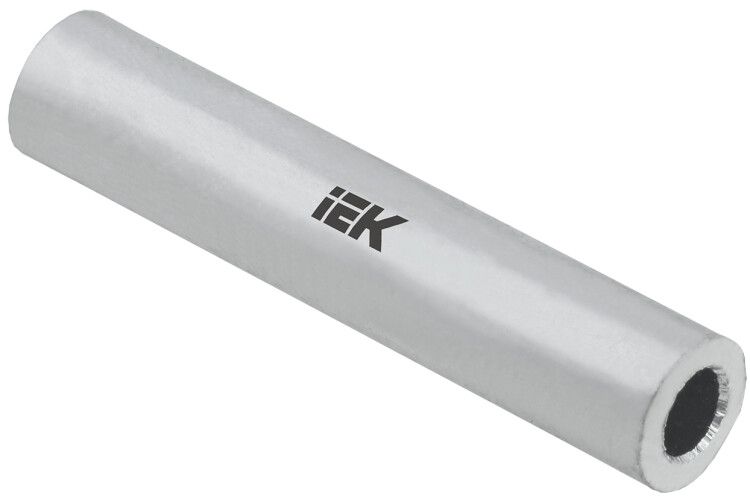

Гильза алюминиевая ГА 16-5,4 ГОСТ 23469.2 | UGL11-016-06 IEK

Гильза алюминиевая ГА 16-5,4 ГОСТ 23469.2 от бренда IEK - это надёжный соединительный элемент для алюминиевых кабелей с поперечным сечением 16 мм2, рассчитанный на работу до 10 кВ. Применяется в распределительных устройствах, силовых цепях и на воздушных линиях, где требуется долговременная и безопасная передача тока.

Назначение и область применения

Гильза алюминиевая ГА 16-5,4 ГОСТ 23469.2 используется исключительно для создания неразъёмных соединений между алюминиевыми многожильными проводами и кабелями. Подходит для работы в сетях напряжением до 10 кВ. Не применяется для соединений с медными проводниками или там, где возможна осевая нагрузка на соединение - например, при натяжении кабеля на опорах.

Технические характеристики

• Поперечное сечение: 16 мм2 - соответствует алюминиевым проводам с таким сечением;
• Рабочее напряжение: до 10 000 В - обеспечивает безопасную эксплуатацию в средневольтных сетях;
• Материал: электротехнический алюминий - высокая проводимость, устойчивость к окислению;
• Способ монтажа: опрессовка - требует специального инструмента;
• Форма жилы: многопроволочная круглая или секторная - совместима с большинством типов алюминиевых кабелей;
• Цвет: серый - визуально отличает её от медных аналогов;
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

Гильза алюминиевая ГА 16-5,4 ГОСТ 23469.2 совместима только с алюминиевыми проводами сечением 16 мм2. Для монтажа необходима гидравлическая или механическая опрессовка - ручной клещи недостаточно. Калибровка матриц должна точно соответствовать размеру гильзы. После опрессовки проверьте качество соединения: отсутствие трещин, равномерная деформация, плотное прилегание к жиле. Никаких пайки, сварки или болтовых соединений - только опрессовка.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 23469.2, что гарантирует соответствие требованиям к прочности, проводимости и термической стойкости. Соответствует нормам безопасности для электроустановок до 35 кВ. Сертифицирована для использования в промышленных и коммунальных энергообъектах.

Преимущества

• Высокая электропроводность алюминия снижает потери мощности;
• Устойчивость к коррозии благодаря качественному материалу;
• Долгий срок службы - до 30 лет без замены;
• Стандартная форма и размеры обеспечивают взаимозаменяемость с другими изделиями по ГОСТ;
• Легче медных аналогов - удобнее транспортировать и монтировать.

Ограничения применения

• Не допускается использование для меди или сплавов - риск химической коррозии;
• Запрещено применять в местах с постоянной осевой нагрузкой - например, на подвесных участках ЛЭП без компенсаторов;
• Не подходит для частых перегрузок выше номинала - может произойти перегрев;
• Требует точного подбора инструмента для опрессовки - некорректное давление приведёт к плохому контакту.

Примеры использования

• Соединение фазных жил в распределительном щите 10 кВ;
• Обрывной переход между двумя участками алюминиевого кабеля АС;
• Подключение ответвлений от воздушной линии к вводу здания;
• Ремонт повреждённого участка кабельной линии в условиях ограниченного доступа.

Практические советы

• Перед монтажом зачистите жилу на длину, указанную в инструкции к гильзе - не меньше 25–30 мм;
• Используйте только рекомендованную матрицу для опрессовки - для ГА 16-5,4 обычно нужна матрица 5,4 мм;
• Проверяйте наличие маркировки на гильзе после опрессовки - она должна остаться чётко видимой;
• Не используйте гильзу с повреждённой поверхностью - даже мелкие царапины могут стать источником коррозии;
• Для систем с повышенной влажностью или агрессивной средой дополнительно изолируйте место соединения термоусадкой или лентой.
