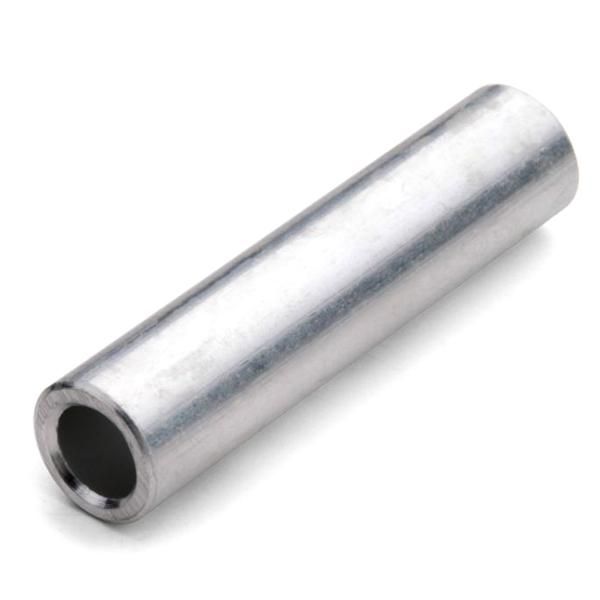

Гильза алюминиевая ГА 16-5.3 опрес. (уп.100шт) TOKOV ELECTRIC TKE-GA-16-5.3

Гильза алюминиевая ГА 16-5.3 для опрессовки алюминиевых проводников по ГОСТ 23469.2-79 от TOKOV ELECTRIC предназначена для надёжного соединения алюминиевых силовых кабелей сечением 16 мм2 на напряжение до 10 кВ. Применяется в распределительных сетях, на подстанциях и при ремонте воздушных линий.

Назначение и область применения

Гильза алюминиевая ГА 16-5.3 используется для создания механически прочного и электрически контактирующего соединения между двумя алюминиевыми проводниками методом опрессовки. Подходит для работы в высоковольтных системах до 10 кВ, где требуется долговременная устойчивость к нагрузкам и воздействию внешней среды. Часто применяется при монтаже ответвлений, ремонтных участках и переходах в кабельных трассах.

Технические характеристики

• Материал: Алюминий - обеспечивает совместимость с алюминиевыми проводами, исключает гальваническую коррозию при соединении однородными металлами.
• Номинальное сечение: 16 кв.мм - рассчитана именно на провода этого сечения; использование с другими значениями недопустимо.
• Ряд напряжений: 10 кВ - соответствует требованиям для среднего напряжения в распределительных сетях.
• Форма поперечного сечения: Круглая / секторная - позволяет использовать как круглые, так и секторные жилы без изменения технологии монтажа.

Совместимость и монтаж

Гильза ГА 16-5.3 совместима только с алюминиевыми проводниками того же сечения - 16 мм2. Для установки требуются специальные клещи для опрессовки с матрицами, подходящими под форму и размер гильзы. Перед опрессовкой необходимо зачистить изоляцию на длине, указанной в документации производителя, и тщательно удалить оксидную плёнку с поверхности жил. После опрессовки рекомендуется проверить качество соединения визуально и по усилию деформации.

Безопасность и стандарты

Изготовлена согласно ГОСТ 23469.2-79 - нормативу, регламентирующему требования к алюминиевым гильзам для высоковольтных соединений. Соответствие стандарту гарантирует безопасность эксплуатации в условиях повышенной электромагнитной нагрузки и температурных колебаний.

Преимущества

• Высокая электропроводность алюминия снижает потери энергии в месте соединения.
• Однородный материал предотвращает электрохимическую коррозию при длительной работе.
• Стандартная форма и размер обеспечивают универсальное применение в рамках существующих технологических процессов.
• Умеренный вес по сравнению с медными аналогами упрощает транспортировку и работу на высоте.

Ограничения применения

• Не для меди или медно-алюминиевых комбинированных проводов - возможна коррозия и потеря контакта.
• Запрещено использовать при напряжении выше 10 кВ - риск пробоя изоляции и аварии.
• Не предназначен для многожильных проводов меньшего сечения - даже если суммарное сечение равно 16 мм2, форма и плотность заполнения будут отличаться, что повредит контакт.
• Требуется точное соблюдение технологии опрессовки - неквалифицированное выполнение приведёт к перегреву и выходу из строя соединения.

Примеры использования

• Соединение двух участков алюминиевой ЛЭП 10 кВ после замены поврежденного фрагмента.
• Подключение ответвления от основной линии к распределительному пункту.
• Ремонт старых воздушных линий, где сохраняются оригинальные алюминиевые провода.
• Обустройство соединений внутри комплектных распределительных устройств (КРУ) с алюминиевыми шинами.

Практические советы

• Перед монтажом всегда сверьте сечение провода с маркировкой гильзы - ГА 16-5.3 работает только с 16 мм2.
• Выбирайте матрицу опрессовочных клещей точно по типу гильзы - круглая или секторная форма влияют на давление и равномерность деформации.
• Не используйте гильзу с видимыми дефектами: трещины, вмятины, следы коррозии - они нарушают герметичность и проводимость.
• После опрессовки покрывайте место соединения термоусаживающей трубкой или бандажом для защиты от влаги и механических повреждений.
• Гильза ГА 16-5.3 от TOKOV ELECTRIC имеет сертификат соответствия - храните её в сухом помещении, чтобы избежать образования оксида перед использованием.
