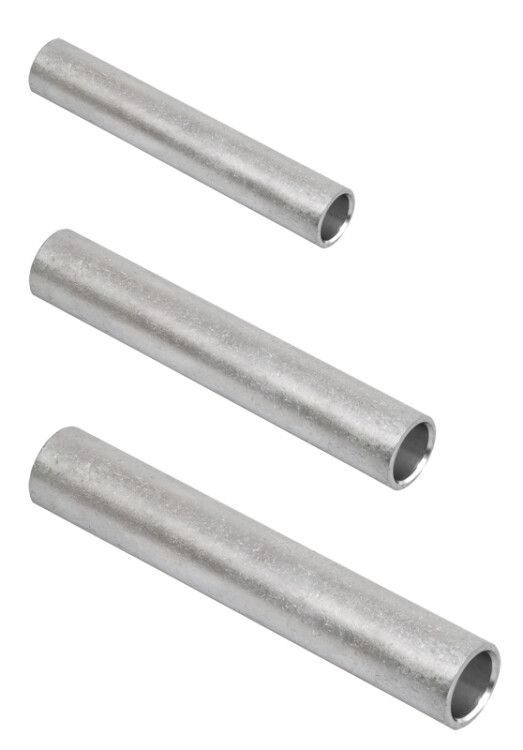

Гильза алюминиевая GL-16 ИЭК UGL10-016-06 IEK

Гильза GL-16 алюминиевая соединительная от IEK предназначена для надёжного соединения алюминиевых проводников методом опрессовки. Артикул ugl10-016-06 соответствует требованиям для работы в сетях до 10 кВ, используется в распределительных устройствах, на трансформаторных подстанциях и при прокладке силовых кабельных линий.

Назначение и область применения

Гильза GL-16 алюминиевая соединительная применяется для создания механически прочных и электрически надёжных соединений между алюминиевыми многожильными проводниками. Подходит для монтажа в высоковольтных системах до 10 кВ, где требуется долговременная устойчивость контакта без окисления. Часто используется при ремонте и модернизации воздушных линий, внутри КУ, щитов и на ответвлениях от основной трассы.

Технические характеристики

• Материал: Электротехнический алюминий - обеспечивает хорошую проводимость и умеренную коррозионную стойкость;
• Номинальное сечение: 16 кв.мм - рассчитана на провода именно этого сечения;
• Форма жилы: Совместима с многопроволочными круглыми и секторными жилами - позволяет использовать с различными типами кабеля;
• Способ монтажа: Только опрессовка - требует специального инструмента; сварка и болтовые соединения недопустимы;
• Наружный диаметр: 11 мм - важен для выбора гильзы подходящего размера при компоновке в распределительном устройстве;
• Внутренний диаметр: 6.8 мм - точно соответствует внешнему диаметру изоляции провода 16 кв.мм;
• Ряд напряжений: До 10 кВ - не предназначен для более высоких напряжений;
• Цвет: Серый - стандартизирован для быстрой идентификации материала (алюминий);
• Срок службы: 5 лет - указан минимальный срок при соблюдении условий эксплуатации.

Совместимость и монтаж

Гильза GL-16 алюминиевая соединительная совместима исключительно с алюминиевыми проводниками сечением 16 кв.мм. Для установки необходима опрессовка специальным клещами с матрицей, соответствующей диаметру гильзы (11 мм). Недопустимо использование инструментов для медных наконечников - они деформируют материал и снижают контактное давление. Перед опрессовкой необходимо зачистить жилы до металлического блеска и смазать поверхность антиоксидантной пастой для предотвращения окисления.

Безопасность и стандарты

Произведена согласно требованиям ГОСТ Р 54945-2012 для соединителей высоковольтных кабельных систем. Соответствие нормам обеспечивается контролируемым составом алюминия и точностью геометрических параметров. Применение в соответствии с правилами ПУЭ гарантирует безопасность при работе под напряжением.

Преимущества

• Высокая электропроводность алюминия минимизирует потери энергии в месте соединения;
• Стандартный серый цвет позволяет легко отличить от медных аналогов во время обслуживания;
• Опрессованное соединение не требует периодического обслуживания при правильном монтаже;
• Легче меди - удобна при массовой прокладке и транспортировке.

Ограничения применения

• Не для медных проводов - вызывает электрохимическую коррозию при контакте;
• Не рекомендована для постоянного воздействия температур выше +80C - возможна потеря механической прочности;
• Не допускается применение вне закрытых помещений или без защиты от агрессивной среды (например, химически активных паров);
• Срок службы 5 лет ограничен условиями эксплуатации - при повышенной влажности, перепадах температур или частых нагрузках реальный срок может быть меньше;
• Не является герметичным изделием - требует дополнительной изоляции после монтажа (термотрубка, изолирующая лента).

Примеры использования

• Соединение фазных проводов на столбовых переходах ЛЭП 6–10 кВ;
• Подключение входных кабелей к шинам в ячейках КРУ;
• Объединение двух участков алюминиевой шины в цеховом распределительном пункте;
• Замена поврежденного участка кабеля в подземной камере.

Практические советы

• Перед опрессовкой всегда проверяйте соответствие внутреннего диаметра гильзы (6.8 мм) и диаметра жилы - даже небольшое отклонение снижает качество контакта;
• Используйте только те клещи, которые одобрены производителем для данной модели - некорректный инструмент может привести к плохому контакту или растрескиванию гильзы;
• После опрессовки обязательно покрывайте место соединения термоусаживающей трубкой или несколькими слоями изолирующей ленты - это продлит срок службы и повысит безопасность;
• Храните гильзу в сухом месте - длительное воздействие влаги может вызвать поверхностное окисление, которое затруднит качественный контакт;
• Не используйте эту гильзу для временных соединений - она проектировалась как постоянный элемент системы.
