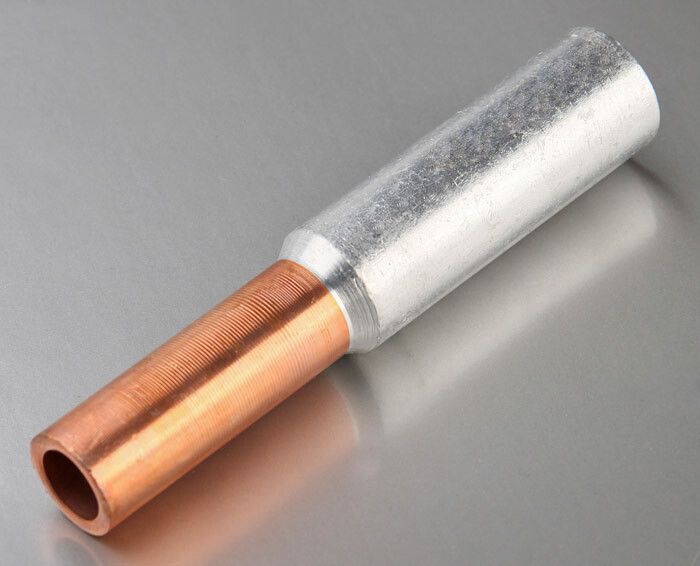

Гильза кабельная алюмомедная ГАМ 70/50 - 50557 КВТ

Гильза кабельная алюмомедная под опресовку ГАМ 70-50 от КВТ предназначена для надёжного соединения алюминиевой и медной жил в силовых кабелях с рабочим напряжением до 1 кВ. Артикул 50557 - решение для монтажа в условиях, где требуется избежать гальванической коррозии и сохранить токовую нагрузку при переходе между металлами.

Назначение и область применения

Гильза ГАМ 70-50 используется для соединения алюминиевых и медных жил кабелей методом опрессовки. Применяется в распределительных устройствах, кабельных ответвлениях, на подстанциях, в промышленных установках и при реконструкции старых сетей, где необходимо заменить алюминиевые провода на медные без потери проводимости.

Технические характеристики

• Номинальное сечение меди: 50 мм2
• Номинальное сечение алюминия: 70 мм2
• Рабочее напряжение: до 1 кВ (не более!)
• Наружный диаметр: 15–18 мм
• Внутренний диаметр: 9,8×11,5 мм - соответствует многопроволочным круглым и секторным жилам
• Материал: алюминий марки АД1, медь марки М1
• Способ монтажа: опрессовка специальным пресс-клещами
• Форма жил: совместима с многопроволочными круглыми и секторными жилами
• Покрытие: без изоляции или лакового слоя
• Нормативный документ: ТУ 3449-017-59861269-2004

Совместимость и монтаж

Гильза ГАМ 70-50 требует использования пресс-клещей с матрицей, подходящей под её внешние размеры. Для правильного монтажа:

• Зачистите жилы на длину, указанную в инструкции - внутренняя перегородка в гильзе служит ориентиром для глубины захода.
• Не допускайте зазоров между жилой и стенкой гильзы - это снижает механическую прочность соединения.
• Опрессовку выполняйте равномерно, двумя-тремя ударами, чтобы деформация была симметричной.
• Используйте только инструмент, сертифицированный для работы с гильзами типа ГАМ.

Особенности конструкции

Гильза ГАМ 70-50 имеет уникальную конструкцию:

• Перегородка внутри - ограничивает глубину ввода жил и препятствует проникновению влаги и масла в зону соединения.
• Фрикционная сварка между алюминием и медью создаёт молекулярный контакт - исключает окисление и повышает долговечность.
• Цельная, несварная форма - предотвращает образование гальванической пары, которая вызывает коррозию при контакте Al и Cu.
• Редукционный переход позволяет передавать ту же токовую нагрузку с алюминиевого кабеля 70 мм2 на медный 50 мм2 без перегрева.

Преимущества

• Стабильное электрическое сопротивление даже после длительной эксплуатации.
• Высокая механическая прочность благодаря однородному материалу и качественной опрессовке.
• Отсутствие необходимости в применении антиоксидантных паст - конструкция сама исключает коррозию.
• Удобство монтажа: одна деталь вместо двух отдельных гильз и переходника.

Ограничения применения

• Не применяется для напряжений выше 1 кВ - заявленные 15 кВ в характеристиках являются ошибкой; реальное рабочее напряжение - до 1 кВ.
• Не предназначен для использования в открытых воздушных линиях - отсутствует изоляция.
• Не подходит для жил с сечением меньше 50 мм2 меди или больше 70 мм2 алюминия - возможна потеря плотности контакта.
• Требует точного соблюдения технологии опрессовки - некачественный инструмент или неверная глубина ввода приведут к перегреву.

Примеры использования

• Подключение медного кабеля к алюминиевому вводу в здание.
• Соединение жил в распределительной коробке при модернизации системы освещения.
• Объединение медного кабеля с алюминиевым выводом трансформатора.
• Ремонт поврежденного участка кабеля с разнородными жилами.

Практические советы

• Выбирайте гильзу ГАМ 70-50 только тогда, когда сечение алюминиевой жилы - 70 мм2, а медной - 50 мм2. Неправильный подбор приведёт к перегреву.
• Проверьте соответствие диаметра жилы внутреннему проходу гильзы - 9,8×11,5 мм рассчитан именно на многопроволочные секторные жилы.
• Храните гильзы в сухом месте - хотя они не боятся влаги, грязь и окислы на жилах снижают качество опрессовки.
• Упаковка содержит 10 штук - удобно для крупных работ, но не стоит открывать всю упаковку заранее - храните в оригинале.
• После опрессовки проверяйте соединение усилием на выдергивание - если жила выскальзывает, значит, опрессовка выполнена некорректно.
