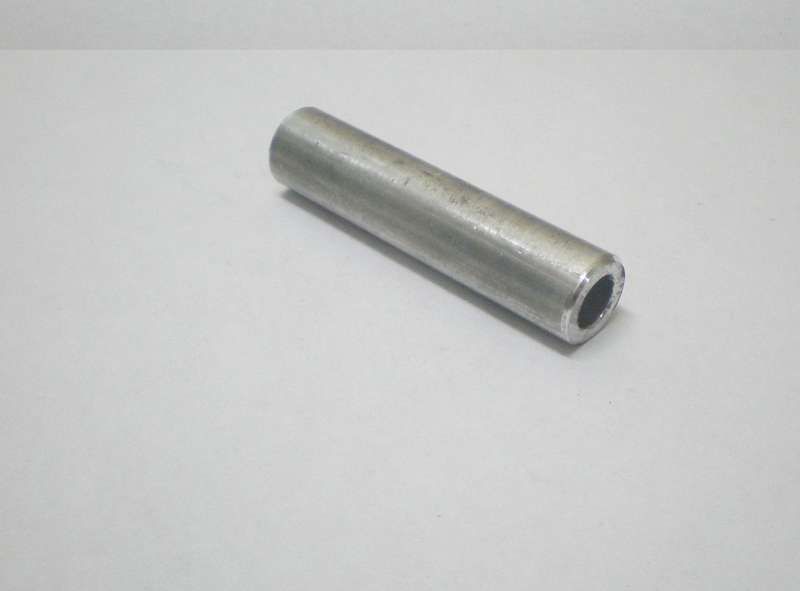

Гильза кабельная ГА 50-9 CuPRO 50 мм2 30 кВ алюминиевая КЗОЦМ 5750

Гильза алюминиевая соединительная ГА 50-9 УХЛ3 (опрессовочная) от КЗОЦМ предназначена для надёжного соединения алюминиевых жил кабелей сечением 50 мм2 методом опрессовки. Применяется в силовых сетях до 30 кВ, особенно там, где важна устойчивость к перепадам температур и механическая нагрузка.

Назначение и область применения

Гильза ГА 50-9 УХЛ3 используется для создания постоянного электрического контакта между двумя алюминиевыми жилами кабеля или провода. Подходит для монтажа и восстановления повреждённых участков в распределительных устройствах, на воздушных линиях, внутри щитов и оборудования. Область применения - энергетика, промышленные объекты, транспорт, строительство.

Технические характеристики

• Номинальное сечение: 50 кв.мм - рассчитана на жилы именно этого сечения;
• Материал: технический алюминий марки АД1 - обеспечивает хорошую проводимость и коррозионную стойкость;
• Форма поперечного сечения: круглая / секторная - совместима с большинством типов алюминиевых жил, включая сегментированные;
• Рабочее напряжение: до 30 кВ - допущена для использования в средневольтовых сетях;
• Диапазон температур: от –70 C до +45 C - сохраняет целостность даже в суровых климатических зонах;
• Способ монтажа: опрессовка - требует специального инструмента, не предполагает пайки или болтового соединения.

Совместимость и монтаж

Гильза ГА 50-9 УХЛ3 совместима исключительно с алюминиевыми жилами сечением 50 мм2. Для правильного соединения необходимо:

• Использовать матрицу для опрессовки, соответствующую размеру гильзы (обычно указывается в документации к пресс-клещам);
• Не зачищать жилы слишком сильно - длина зачистки должна точно соответствовать внутренней длине гильзы;
• Убедиться, что жилы полностью заполнены полость гильзы перед опрессовкой - недозаполнение снижает надёжность контакта;
• После опрессовки проверить качество соединения: отсутствие трещин, равномерная деформация, плотное прилегание.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству материалов и технологическим нормам, принятым в России для кабельной арматуры. Соответствует классу исполнения УХЛ3 - устойчива к умеренно холодному и влажному климату. Напряжение 30 кВ соответствует категории среднего напряжения; использование вне этих границ не рекомендовано.

Преимущества

• Высокая электропроводность алюминия - потери мощности минимальны;
• Лёгкий вес - удобно транспортировать и монтировать в труднодоступных местах;
• Стойкость к внешним воздействиям - не теряет герметичность при колебаниях температуры;
• Механическая прочность после опрессовки - выдерживает вибрацию и нагрузки, характерные для промышленного оборудования.

Ограничения применения

• Не применяется для меди - материал несовместим, возможен электрохимический эффект и быстрое окисление;
• Не предназначен для работы выше 30 кВ - риск пробоя изоляции;
• Не следует использовать при температурах ниже –70 C - хрупкость материала возрастает;
• Требуется обязательное соблюдение технологии опрессовки - неквалифицированный монтаж приведёт к нагреву и выходу из строя.

Примеры использования

• Соединение фазных жил в распределительных пунктах 10–35 кВ;
• Ремонт повреждённых участков кабельной линии на элеваторах или заводах;
• Подключение кабелей к шинным системам в тяговых подстанциях;
• Обустройство временных линий питания на стройплощадках в регионах с суровым климатом.

Практические советы

• Перед установкой протестируйте гильзу на соответствие сечению жил - используйте штангенциркуль;
• Выбирайте пресс-клещи с регулировкой усилия - переопрессовка может повредить алюминий;
• После монтажа покрывайте место соединения термоусадочной трубкой или бандажом - это повысит долговечность;
• На объектах с повышенной влажностью или агрессивной средой дополнительно смазывайте поверхность антикоррозийной пастой;
• Гильза ГА 50-9 УХЛ3 от КЗОЦМ имеет артикул 5750 - сверьте номер при заказе, чтобы избежать замены на аналог с другим сечением.
