Гильза соединительная ГА 50-10 GL-50 (10шт) - UGL10-050-10 IEK

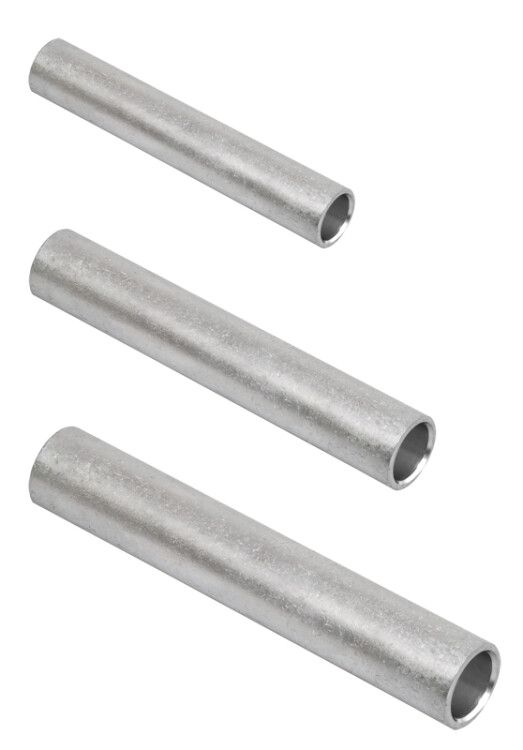

Гильза GL-50 алюминиевая соединительная от IEK предназначена для надёжного соединения алюминиевых проводников сечением 50 кв.мм методом опрессовки. Артикул ugl10-050-10 соответствует требованиям для работы в сетях до 10 кВ.

Назначение и область применения

Гильза GL-50 алюминиевая соединительная используется для создания механически прочных и электрически надёжных соединений между алюминиевыми многожильными проводами. Применяется в распределительных устройствах, на трансформаторных подстанциях, при монтаже воздушных и кабельных линий до 10 кВ. Подходит для соединения жил с секторным или круглым сечением.

Технические характеристики

• Материал: электротехнический алюминий - обеспечивает хорошую проводимость и устойчивость к окислению
• Номинальное сечение: 50 кв.мм - рассчитана на провода именно этого сечения
• Наружный диаметр: 16 мм - важен для выбора гильзы подходящего размера при комплектации кабеля
• Внутренний диаметр: 11 мм - позволяет плотно захватить жилу при опрессовке
• Форма жилы: совместима с многопроволочными круглыми и секторными жилами
• Способ монтажа: опрессовка - требует специального пресс-клещей
• Рабочее напряжение: до 10 кВ - допущено для средневольтных сетей
• Цвет: серый - стандартизирован для быстрой идентификации материала
• Срок службы: 5 лет - гарантирует долговременную работоспособность при соблюдении условий эксплуатации

Совместимость и монтаж

Гильза GL-50 алюминиевая соединительная совместима исключительно с алюминиевыми проводниками сечением 50 кв.мм. Для правильной установки необходимо использовать пресс-клещи с матрицей, соответствующей размеру гильзы (наружный диаметр 16 мм). Перед опрессовкой жилы должны быть очищены от оксидной плёнки и покрыты контактной смазкой. Нельзя применять гильзу для медных или сталеалюминиевых проводов - это нарушает электрическую и механическую целостность соединения.

Безопасность и стандарты

Произведена из электроизоляционного алюминия в соответствии с требованиями ГОСТ Р 54891-2011 для соединителей высоковольтных кабелей. Соответствует нормам безопасности для работы в сетях до 10 кВ. Сертифицирована для использования в условиях повышенной влажности и перепадов температур, характерных для энергообъектов.

Преимущества

• Высокая электропроводность алюминия снижает потери мощности в месте соединения
• Уплотнённая форма после опрессовки предотвращает попадание влаги и окисления контакта
• Стандартный внешний вид и размеры обеспечивают взаимозаменяемость с аналогичными изделиями других производителей
• Не требует сварки или пайки - монтаж проще и безопаснее

Ограничения применения

• Не применяется для однопроволочных жил - возможен риск повреждения при опрессовке
• Запрещается использование в цепях переменного тока выше 10 кВ
• Не рекомендовано применение вне закрытых распределительных устройств - открытые участки требуют дополнительной защиты
• Срок службы 5 лет действителен только при постоянном контроле состояния соединения; в агрессивных средах (промышленные зоны, побережья) срок может сокращаться

Примеры использования

• Соединение фазных жил в КРУ 6–10 кВ
• Обвязка ответвлений от ЛЭП на опорах
• Подключение кабелей к шинам распределительных щитов
• Ремонтные работы на старых алюминиевых кабельных линиях

Практические советы

• Перед монтажом проверьте соответствие сечения жилы и внутреннего диаметра гильзы - даже небольшой перекос вызывает плохой контакт
• Используйте только пресс-клещи с регулируемым усилием - недостаточно или слишком большое давление снижают надёжность соединения
• После опрессовки осмотрите место соединения: трещины, выступы металла или деформация - признак брака
• Для длительной эксплуатации в сыром воздухе нанесите слой антикоррозийной смазки перед сборкой
• Артикул ugl10-050-10 - единственный вариант этой модели от IEK; другие номера могут отличаться по размерам и не подходят
