Гильза алюминиевая под опресовку ГА 50-9 | 41452 КВТ

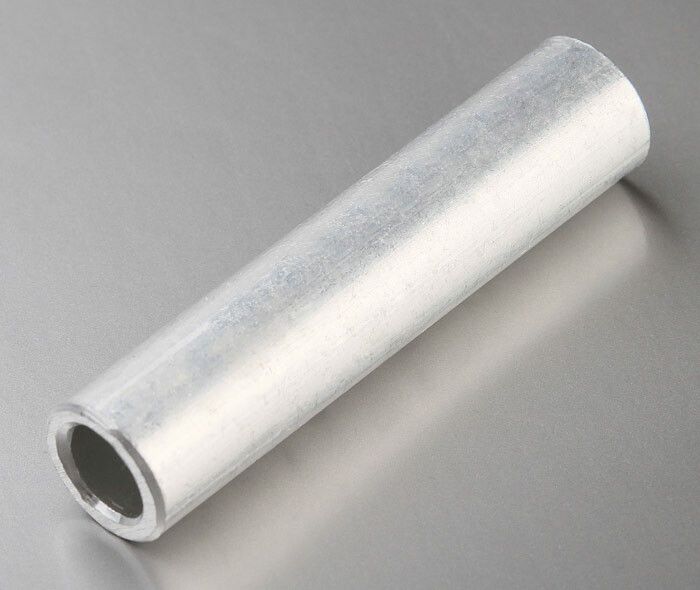

Гильза алюминиевая под опрессовку ГА 50-9 КВТ - соединительный элемент из алюминия для надёжного электрического контакта между многожильными алюминиевыми проводами и кабелями сечением 50 мм2, рассчитана на работу в сетях до 10 кВ. Применяется в распределительных устройствах, на воздушных линиях и в кабельных ответвлениях. Бренд КВТ, артикул 41452.

Назначение и область применения

Гильза алюминиевая под опрессовку ГА 50-9 КВТ предназначена для соединения встык алюминиевых проводов и кабелей с сечением 50 мм2. Подходит для работы в электросетях до 10 кВ. Используется там, где требуется прочное и долговечное соединение без механической нагрузки на саму гильзу - например, при монтаже ответвлений, ремонте повреждённых участков кабеля или сборке распределительных щитов.

Технические характеристики

• Номинальное сечение: 50 мм2 - соответствует алюминиевому проводу с таким сечением;
• Номинальное напряжение: 10 кВ - допустимо применение в средневольтных сетях;
• Внутренний диаметр: 9 мм - позволяет поместить зачищенные жилы с учётом толщины изоляции и оксидной плёнки;
• Наружный диаметр: 16 мм - влияет на выбор размера пресс-клещей и компактность установки;
• Материал: алюминий марки АД1 - высокая проводимость, устойчивость к коррозии в нормальных условиях;
• Форма жил: многопроволочная круглая или секторная - совместима с обоими типами; секторные жилы требуют предварительного скругления;
• Способ монтажа: опрессовка - соединение осуществляется путём деформации гильзы специальными клещами;
• Покрытие: без покрытия - внутренняя и внешняя поверхности не имеют антикоррозийного слоя, что требует обязательной обработки пастой;
• Цвет: серый - характерный цвет чистого алюминия;
• Нормативный документ: ГОСТ 23469.2-79 - соответствие требованиям к качеству и размерам.

Совместимость и монтаж

Гильза ГА 50-9 КВТ совместима с алюминиевыми проводами и кабелями сечением 50 мм2, включая секторные жилы. Для обеспечения хорошего контакта необходимо:

• Зачистить концы жил кордощёткой до металлического блеска - удалить оксидную плёнку;
• Нанести на жилы и внутреннюю поверхность гильзы проводящую контактную пасту «КВТ» - снижает переходное сопротивление и предотвращает окисление;
• Вставить жилы в гильзу так, чтобы они выходили на половину её длины - равномерное распределение давления при опрессовке;
• Использовать пресс-клещи с подходящими матрицами - для секторных жил рекомендуется набор НМ-300 С (КВТ);
• Производить опрессовку в 2–3 точках по длине гильзы - гарантирует герметичность и механическую прочность.

Безопасность и стандарты

Гильза ГА 50-9 КВТ изготовлена в соответствии с ГОСТ 23469.2-79, который регламентирует размеры, материалы и методы испытаний соединительных гильз. Работает в температурном режиме, предусмотренном для кабельных систем до 10 кВ. Не содержит свинца и других токсичных материалов. Безопасна при соблюдении технологии монтажа и использовании пасты «КВТ».

Преимущества

• Высокая электропроводность материала - минимальные потери энергии в месте соединения;
• Сквозная конструкция - позволяет легко вставлять и выравнивать жилы перед опрессовкой;
• Совместимость с пастой «КВТ» - продлевает срок службы соединения в условиях повышенной влажности;
• Стандартные размеры - обеспечивают универсальность и доступность инструментов для монтажа;
• Умеренная стоимость - экономически выгодное решение для массового применения.

Ограничения применения

• Не предназначен для соединения медных проводов - материал несовместим с медью, возможна электрохимическая коррозия;
• Не выдерживает осевую нагрузку - нельзя использовать как точку крепления или натяжения кабеля;
• Требует обязательной обработки пастой - без неё риск быстрого окисления и перегрева;
• Не применяется в агрессивных химических средах - отсутствие защитного покрытия делает гильзу чувствительной к коррозии в солёной, кислотной или промышленной среде;
• Не подходит для частых изгибов - соединение теряет герметичность при циклическом механическом воздействии.

Примеры использования

• Соединение двух участков алюминиевого кабеля АС 50 в распределительной камере;
• Ответвление от ЛЭП 6–10 кВ к трансформаторной подстанции;
• Ремонт повреждённого фазного провода на столбе;
• Подключение заземляющего проводника к алюминиевой шине в ящике УВП.

Практические советы

• Перед монтажом проверьте, что диаметр зачищенной жилы не превышает 9 мм - иначе гильза не будет плотно охватывать провод;
• Используйте только пасту «КВТ» - другие пасты могут не обеспечивать нужную проводимость или вызывать реакцию с алюминием;
• После опрессовки осмотрите место соединения - трещины, неравномерная деформация или выпирание металла - признак брака;
• Для секторных жил обязательно используйте набор матриц НМ-300 С - без скругления соединение будет иметь плохой контакт;
• Храните гильзы в сухом помещении - даже без покрытия, длительное воздействие влаги может вызвать поверхностное окисление.
