Гильза алюминиевая под опресовку ГА 95-13 | 41454 КВТ

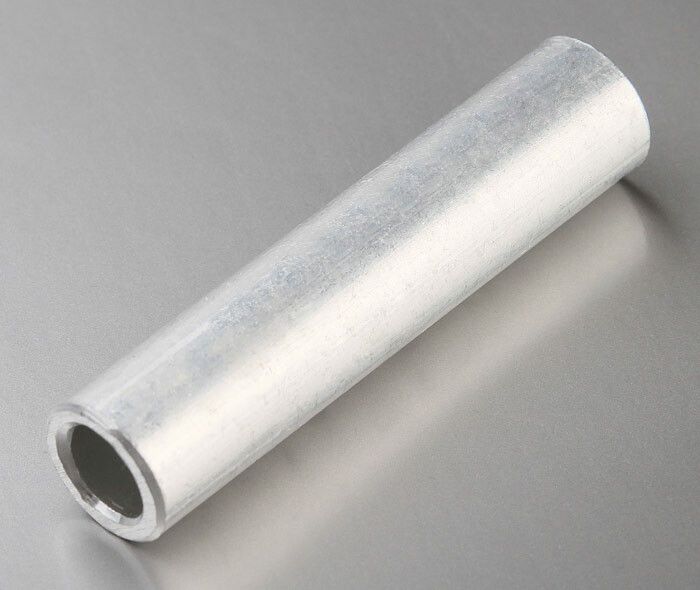

Гильза алюминиевая под опрессовку ГА 95-13 КВТ предназначена для надёжного соединения алюминиевых проводов и кабелей сечением 95 мм2 методом опрессовки. Применяется в распределительных сетях до 10 кВ, особенно там, где требуется высокая механическая прочность и минимальное переходное сопротивление. Артикул 41454, бренд КВТ.

Назначение и область применения

Гильза алюминиевая под опрессовку ГА 95-13 КВТ используется исключительно для соединения алюминиевых проводов и кабелей встык. Подходит для силовых линий, ответвлений, ремонтных участков в воздушных и кабельных сетях до 10 кВ. Не предназначен для работы под осевой нагрузкой - соединение должно воспринимать только токовые нагрузки, а механическую нагрузку берёт на себя поддерживающая конструкция.

Технические характеристики

• Номинальное сечение: 95 мм2 - соответствует многопроволочным алюминиевым жилам этого размера;
• Номинальное напряжение: 10 кВ - рассчитана на работу в распределительных сетях среднего напряжения;
• Внутренний диаметр: 13 мм - обеспечивает плотную посадку жилы после зачистки;
• Наружный диаметр: 20 мм - влияет на выбор размера матриц для опрессовки;
• Материал: алюминий марки АД1 - высокая электропроводность, устойчивость к окислению;
• Форма жилы: многопроволочная круглая или секторная - требует предварительной подготовки;
• Покрытие: без покрытия - внутренняя и внешняя поверхности голые, требуют обработки пастой;
• Цвет: серый - характерный цвет чистого алюминия;
• Стандарт: ГОСТ 23469.2-79 - соответствие требованиям к качеству и размерам соединителей.

Совместимость и монтаж

Гильза ГА 95-13 КВТ совместима с алюминиевыми проводами и кабелями сечением 95 мм2. Для секторных жил необходимо использовать набор матриц НМ-300 С (КВТ) для их скругления перед установкой. Соединение выполняется путём опрессовки - не допускаются сварка, пайка или болтовые зажимы.

Перед монтажом:

• Зачистите концы жил кордощёткой до металлического блеска;
• Нанесите проводящую контактную пасту «КВТ» на всю зачищенную поверхность жилы;
• Защитите внутреннюю поверхность гильзы аналогичным образом;
• Вставьте жилы в гильзу так, чтобы они выходили на половину её длины - это гарантирует равномерное давление при опрессовке;
• Используйте пресс и матрицу, соответствующую наружному диаметру 20 мм.

Безопасность и стандарты

Гильза ГА 95-13 КВТ изготовлена в соответствии с ГОСТ 23469.2-79, что обеспечивает контроль качества материала, точности размеров и долговечности соединения. Работает при температуре окружающей среды, предусмотренной для кабельных систем до 10 кВ. Безопасна при соблюдении технологии монтажа и применении рекомендованной пасты «КВТ».

Преимущества

• Высокая электропроводность благодаря материалу АД1 - снижает потери энергии;
• Сквозная конструкция позволяет легко выравнивать жилы и контролировать глубину входа;
• Поддерживается официальной технологией компании КВТ - совместимость с пастой и матрицами из одной системы;
• Устойчивость к коррозии в условиях повышенной влажности при правильном применении пасты;
• Не требует специальных инструментов кроме пресса и матриц - доступна для широкого круга мастеров.

Ограничения применения

• Не применяется для медных проводов - материал несовместим, возможен электрохимический эффект;
• Не допускается использование без контактной пасты «КВТ» - риск образования оксидной плёнки и перегрева;
• Не предназначена для соединений под механической нагрузкой - нужна фиксация на опорах или кронштейнах;
• Не подходит для жил меньшего сечения - недостаточно места внутри, возможно плохое контактирование;
• Не рекомендуется для открытых участков без защиты от агрессивной среды - хотя алюминий устойчив, без пасты и герметизации срок службы сокращается.

Примеры использования

• Соединение двух участков алюминиевого кабеля АС 95 в распределительной камере;
• Ремонт повреждённого провода ЛЭП 6–10 кВ с заменой секции;
• Присоединение ответвления от основной трассы к трансформаторной подстанции;
• Обустройство временных соединений при аварийных работах в городских сетях.

Практические советы

• Всегда используйте оригинальную пасту «КВТ» - другие составы могут не обеспечивать необходимую антикоррозийную защиту;
• Проверяйте диаметр жилы после зачистки - он должен свободно входить в гильзу, но не быть слишком маленьким;
• При работе с секторными жилами обязательно скругляйте их матрицами НМ-300 С - иначе возникнет неравномерное давление при опрессовке;
• После опрессовки проверяйте качество соединения: нет ли трещин, деформаций, следов проскальзывания жил;
• Храните гильзы в сухом месте - даже без покрытия они чувствительны к длительной влаге без последующей обработки.
