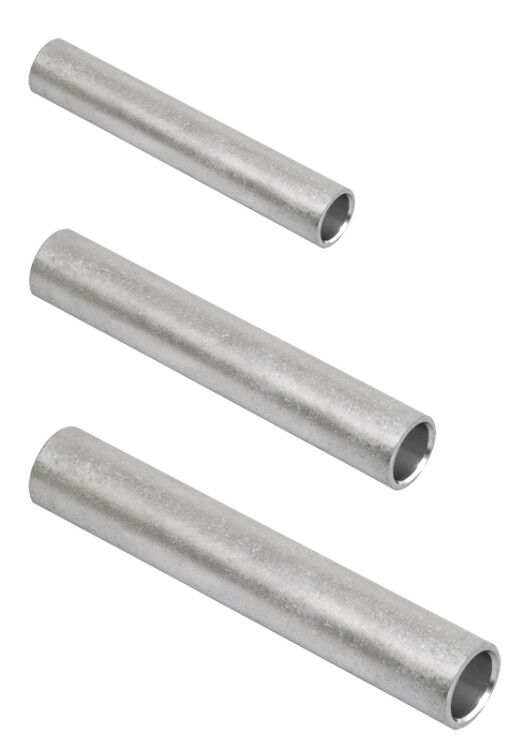

Гильза алюминиевая GL-95 ИЭК UGL10-095-13 IEK

Гильза GL-95 алюминиевая соединительная от IEK предназначена для надёжного соединения алюминиевых многожильных проводников сечением 95 мм2 методом опрессовки. Артикул ugl10-095-13 соответствует требованиям для работы в сетях до 10 кВ.

Назначение и область применения

Гильза GL-95 алюминиевая соединительная используется для создания механически прочных и электрически надёжных соединений между алюминиевыми проводами. Применяется в распределительных устройствах, на воздушных линиях, в трансформаторных подстанциях и других объектах высоковольтной сети до 10 кВ. Подходит для соединения как круглых, так и секторных многопроволочных жил.

Технические характеристики

• Материал: электротехнический алюминий - обеспечивает хорошую проводимость и устойчивость к окислению
• Номинальное сечение: 95 мм2 - рассчитана на провода именно этого сечения
• Наружный диаметр: 21 мм - важен для выбора подходящего пресс-клеща и гильзы
• Внутренний диаметр: 14 мм - позволяет плотно захватить жилу без зазора
• Форма поперечного сечения: совместима с многопроволочными круглыми и секторными жилами
• Способ монтажа: исключительно опрессовка - сварка и пайка недопустимы
• Рабочее напряжение: до 10 кВ - не предназначен для более высоких значений
• Цвет: серый - стандартизирован для быстрой идентификации материала
• Срок службы: 5 лет - указан минимальный срок при соблюдении условий эксплуатации

Совместимость и монтаж

Гильза GL-95 алюминиевая соединительная требует точного подбора инструмента. Для монтажа используйте пресс-клещи с матрицей, соответствующей внешнему диаметру 21 мм. Перед опрессовкой удалите изоляцию точно на длину гильзы, зачистите поверхность жилы щёткой и смажьте контактную часть специальной пастой против оксидации. Нельзя использовать гильзу с повреждённой поверхностью или деформированными стенками.

Безопасность и стандарты

Произведена согласно требованиям ГОСТ Р 50800 и IEC 61238-1. Соответствует нормам безопасности для работ в электроустановках до 10 кВ. Сертифицирована для применения в условиях повышенной влажности и перепадов температур. Цветовая маркировка соответствует классификатору материалов - серый цвет указывает на алюминиевую основу.

Преимущества

• Высокая электропроводность благодаря использованию электротехнического алюминия
• Устойчивость к коррозии внутри изолирующей среды
• Стандартные размеры обеспечивают совместимость с большинством пресс-инструментов
• Легко отличается от медных аналогов по цвету - снижает риск ошибки при сборке
• Не требует дополнительной герметизации после установки

Ограничения применения

• Не применяется для меди или комбинированных (алюмомедных) проводов - возможна гальваническая коррозия
• Запрещено использование при рабочем напряжении выше 10 кВ
• Не рекомендовано применение вне закрытых распределительных устройств - открытые участки требуют защиты от воздействия окружающей среды
• Срок службы ограничен 5 годами; при длительной нагрузке близкой к предельной необходимо регулярное контрольное осмотрение
• Не допускается повторное использование - одноразовый элемент

Примеры использования

• Соединение фазных проводов на ответвлении от ВЛИ-10 кВ
• Объединение двух секций алюминиевой шины в КРУ
• Подключение выводов силового трансформатора к алюминиевому кабелю
• Ремонт поврежденного участка кабеля в подземном коллекторе

Практические советы

• Перед монтажом проверьте соответствие сечения жилы и внутреннего диаметра гильзы - даже небольшое несоответствие снижает надёжность контакта
• Выбирайте пресс-матрицу с меткой “AL” и размером 21 мм - не используйте универсальные насадки
• После опрессовки проверьте качество соединения: не должно быть трещин, выступов или люфтов
• На открытом воздухе дополнительно изолируйте место соединения термоусадочной трубкой или самосклеивающейся лентой
• Храните гильзы в сухом месте - хотя материал устойчив к влаге, грязь и песок могут затруднить процесс опрессовки
