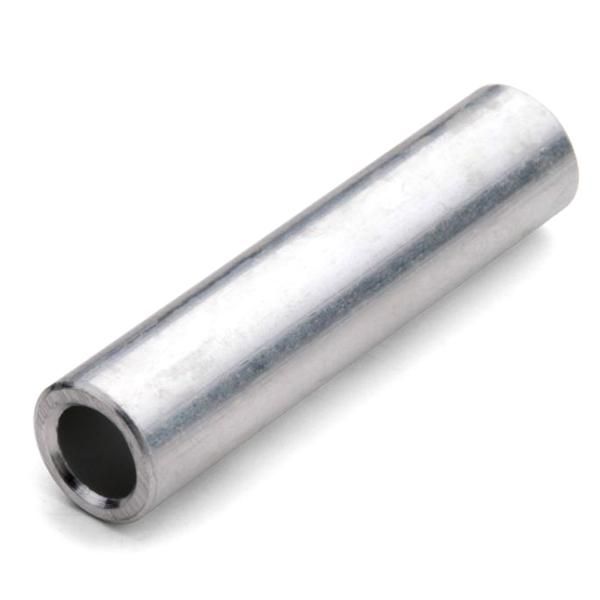

Гильза алюминиевая ГА 70-12 опрес. (уп.25шт) TOKOV ELECTRIC TKE-GA-70-12

Гильза алюминиевая ГА 70-12 от TOKOV ELECTRIC (артикул tke-ga-70-12) предназначена для надёжного соединения алюминиевых проводников сечением 70 мм2 при напряжении до 10 кВ. Применяется в распределительных сетях, на подстанциях и при монтаже кабельных линий, где требуется прочный и долговечный контакт без сварки.

Назначение и область применения

Гильза алюминиевая ГА 70-12 используется для опрессовки алюминиевых жил кабелей и проводов. Она обеспечивает механическую и электрическую связь между двумя участками проводника - например, при ответвлении, соединении двух кабелей или переходе на другое сечение. Подходит для работы в воздушных и кабельных линиях напряжением до 10 кВ, в том числе в условиях уличной прокладки и внутри распределительных устройств.

Технические характеристики

• Материал: алюминий - высокой чистоты, соответствует требованиям ГОСТ 23469.2-79
• Номинальное сечение алюминиевой жилы: 70 мм2
• Рабочее напряжение: до 10 кВ
• Форма поперечного сечения: круглая / секторная - совместима с обоими типами жил
• Стандарт: ГОСТ 23469.2-79 - гарантирует соответствие параметрам, проверенным в реальных условиях эксплуатации

Совместимость и монтаж

Гильза ГА 70-12 рассчитана на использование с алюминиевыми проводниками того же сечения. Для правильного монтажа необходима специальная опрессовывающая матрица, подходящая по форме и размеру гильзы. Убедитесь, что инструмент имеет достаточную силу давления - недостаточно плотная опрессовка снижает надёжность контакта. После опрессовки рекомендуется проверить качество соединения визуально и измерить сопротивление перехода.

Безопасность и стандарты

Изготовлена в соответствии с ГОСТ 23469.2-79 - нормативом, регламентирующим материалы, форму и механические свойства алюминиевых гильз для высоковольтных систем. Соответствие стандарту обеспечивает безопасность при работе под напряжением и предотвращает перегрев соединения. Не применяйте гильзу вне указанного класса напряжения - риск пробоя и аварии возрастает.

Преимущества

• Высокая электропроводность алюминия - минимальные потери энергии в месте соединения
• Устойчивость к окислению благодаря контролируемому составу сплава
• Однородность материала - исключает образование гальванопар с медью, если соединение выполнено правильно
• Поддержка секторной и круглой форм жил - универсальность для различных типов кабеля

Ограничения применения

• Не предназначен для меди - применение с медными проводами вызывает электрохимическую коррозию
• Не допускается использовать при температуре выше +85 C длительно - возможна потеря механической прочности
• Запрещён монтаж без профессионального инструмента - ручная затяжка или ударные методы недопустимы
• Не подходит для постоянного погружения в воду - требует дополнительной герметизации в сырых средах

Примеры использования

• Соединение фазных жил кабеля 10 кВ при ремонте ЛЭП
• Ответвление от основного кабеля к трансформатору или выключателю
• Объединение двух участков кабеля при замене повреждённого сегмента
• Монтаж в распределительных пунктах и КТП с алюминиевыми шинами

Практические советы

• Перед опрессовкой зачистите жилы на длину, равную глубине гильзы - не более и не менее
• Проверьте посадочный диаметр гильзы - он должен точно соответствовать внешнему диаметру жилы
• Используйте смазку на основе графита перед опрессовкой - снижает трение и улучшает качество соединения
• После монтажа заключите гильзу в термоусаживающую трубку или изолирующую муфту - особенно важно на открытом воздухе
• Храните гильзы в сухом помещении - влага может вызвать поверхностное окисление, которое усложняет контакт
