Гильза соединительная ГА 70-11 GL-70 (10шт) - UGL10-070-11 IEK

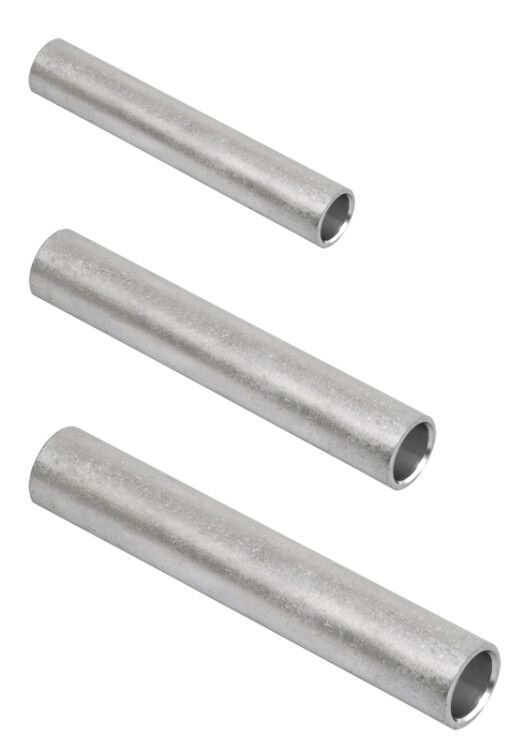

Гильза алюминиевая соединительная GL-70 от IEK предназначена для надёжного соединения алюминиевых проводников сечением 70 мм2 методом опрессовки. Применяется в распределительных устройствах, на воздушных линиях и в силовых цепях до 10 кВ.

Назначение и область применения

Гильза алюминиевая соединительная GL-70 используется для создания постоянного электрического контакта между двумя алюминиевыми многожильными проводами. Подходит для монтажа в распределительных щитах, на опорах ВЛ-10 кВ, в трансформаторных подстанциях и других местах, где требуется прочное и долговечное соединение без сварки или болтовых элементов.

Технические характеристики

• Номинальное сечение: 70 мм2 - соответствует алюминиевому проводнику указанной площади поперечного сечения;
• Рабочее напряжение: до 10 кВ - рассчитана на использование в сетях среднего напряжения;
• Материал: электротехнический алюминий - обеспечивает хорошую проводимость и устойчивость к окислению;
• Форма поперечного сечения: подходит для многопроволочных круглых и секторных жил - совместима с большинством типов алюминиевых кабелей;
• Наружный диаметр: 18 мм - важен для выбора гильзового клеща и защиты при установке;
• Внутренний диаметр: 12 мм - позволяет плотно захватить жилу без зазора;
• Цвет: серый - стандартизирован для быстрой визуальной идентификации алюминиевых соединений;
• Срок службы: 5 лет - гарантирует работоспособность при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

Гильза GL-70 монтируется исключительно методом опрессовки специальными клещами. Для правильного соединения необходимо:

• Зачистить изоляцию с обоих проводов на длину, равную глубине гильзы (не менее 40–50 мм);
• Вставить жилы в противоположные концы гильзы так, чтобы они встретились в её центре;
• Произвести опрессовку двумя-тремя ударами клещей по центральной части гильзы - формируется герметичный контакт;
• Убедиться, что после опрессовки не остаётся зазора между жилой и стенкой гильзы - это предотвращает нагрев и окисление.

Не используйте гильзу GL-70 для медных проводов - материал несовместим, возможен электрохимический эффект и перегрев.

Безопасность и стандарты

Гильза алюминиевая соединительная GL-70 изготовлена в соответствии с требованиями к изделиям для высоковольтных систем. Соответствует нормам ГОСТ Р 50590-93 для соединителей кабельных. Сертифицирована для работы в условиях повышенной влажности и температурных колебаний, характерных для открытых ЛЭП.

Преимущества

• Высокая механическая прочность после опрессовки - соединение выдерживает нагрузки на растяжение и вибрацию;
• Стабильное электрическое сопротивление - минимизация потерь энергии и нагрева;
• Устойчивость к коррозии благодаря качественному алюминию - продлевает срок службы без обслуживания;
• Простота монтажа - не требует сложного оборудования, доступна для полевой сборки.

Ограничения применения

• Не применяется для соединения меди и алюминия - риск гальванической коррозии;
• Не предназначен для частых разъединений - одноразовое соединение;
• Не использовать в помещениях с химически активной средой (например, в химических цехах) - алюминий чувствителен к щелочам и кислотам;
• Срок службы 5 лет ограничен условиями эксплуатации; при перегрузках, частых КЗ или некачественной опрессовке срок может сократиться.

Примеры использования

• Соединение фазных проводов на опоре ВЛ-10 кВ;
• Подключение ответвлений от основного алюминиевого кабеля к трансформатору;
• Объединение двух участков кабеля при ремонте повреждённого участка ЛЭП;
• Сборка шинопровода в распределительном устройстве 10 кВ.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 70 мм2 - и внутреннего диаметра гильзы (12 мм): слишком тонкая жила не будет надёжно зажата, слишком толстая - деформирует гильзу;
• Используйте только подходящие клещи для опрессовки гильз GL-70 - неправильный инструмент вызывает плохой контакт;
• После монтажа осмотрите место соединения: не должно быть трещин, смещения или видимых следов перегрева;
• Для длительной эксплуатации рекомендуется дополнительно изолировать соединение термоусадочной трубкой или бандажом - особенно на открытом воздухе;
• Артикул ugl10-070-11 - единственный код для заказа этой модели от IEK; другие артикулы могут отличаться по размеру или материалу.
