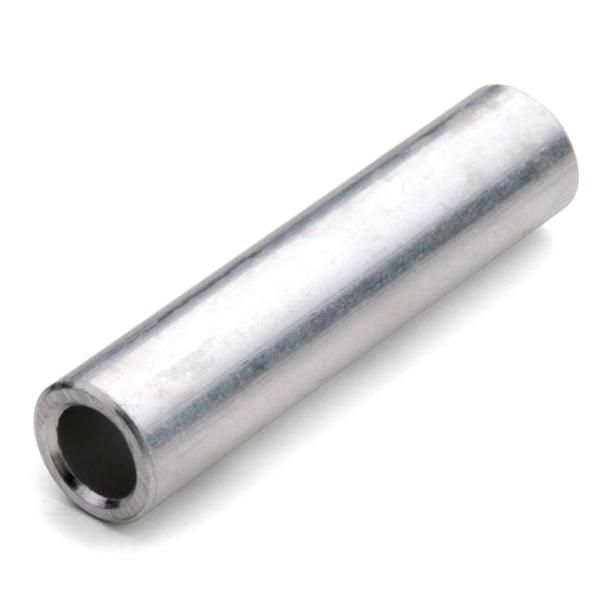

Гильза алюминиевая ГА 120-14 опрес. (уп.25шт) TOKOV ELECTRIC TKE-GA-120-14

Гильза алюминиевая ГА 120-14 от TOKOV ELECTRIC (артикул tke-ga-120-14) предназначена для надёжного соединения алюминиевых проводников сечением 120 мм2 при опрессовке. Применяется в силовых сетях до 10 кВ, особенно там, где требуется долговечный контакт без сварки или болтовых соединений.

Назначение и область применения

Гильза алюминиевая ГА 120-14 используется для создания герметичного и механически прочного соединения между двумя алюминиевыми жилами кабеля. Подходит для монтажа в распределительных устройствах, на опорах ЛЭП, внутри трансформаторных подстанций и других местах, где необходимо соединить провода без использования зажимов или ответвлений.

Технические характеристики

• Материал: алюминий - обеспечивает совместимость с алюминиевыми проводниками, исключает гальваническую коррозию при контакте
• Номинальное сечение жил: 120 кв.мм - рассчитана именно на этот размер, не подходит для меньших или больших сечений
• Ряд напряжений: 10 кВ - допустимо использование в сетях до этого уровня, выше - требует проверки изоляционных характеристик всей сборки
• Форма поперечного сечения: круглая / секторная - подходит для обоих типов жил, в том числе уплотнённых многопроволочных

Совместимость и монтаж

Гильза ГА 120-14 совместима только с алюминиевыми проводниками того же сечения. Для монтажа необходима специальная опрессовочная матрица, соответствующая размеру гильзы - используйте инструмент с усилием, рекомендованным производителем. Перед опрессовкой зачистите жилы на длину, равную глубине гильзы, удалите оксидную плёнку и нанесите контактную смазку. После опрессовки проверьте качество соединения: деформация должна быть равномерной, без трещин и перекосов.

Безопасность и стандарты

Изготовлена в соответствии с ГОСТ 23469.2-79 - стандартом, регламентирующим требования к алюминиевым гильзам для высоковольтных соединений. Соответствие гарантирует механическую прочность, электрическую проводимость и термическую стойкость при нагрузках.

Преимущества

• Высокая электропроводность алюминия снижает потери энергии в месте соединения
• Однородный материал исключает электрохимическую коррозию при контакте с алюминиевыми жилами
• Устойчивость к температурным колебаниям - сохраняет целостность при нагреве до рабочих температур кабеля
• Не требует периодического обслуживания после установки

Ограничения применения

• Не применяется для медных проводников - вызывает повышенное сопротивление и риск перегрева
• Не предназначен для работы при напряжении выше 10 кВ - требует замены на более высоковольтные решения
• Не используется в условиях постоянного воздействия открытого огня или химически активных сред
• Требует точного соблюдения технологии опрессовки - некачественная обработка снижает срок службы

Примеры использования

• Соединение фазных жил кабеля АС 120/19 в воздушной линии 10 кВ
• Замена повреждённого участка кабеля в распределительном щите подстанции
• Подключение ответвления от основного алюминиевого кабеля к трансформатору

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения жилы и гильзы - даже небольшое отклонение ведёт к плохому контакту
• Используйте только сертифицированные опрессовочные клещи с правильными матрицами - не подходят универсальные инструменты
• После опрессовки осмотрите место соединения: если есть видимые трещины или выступы металла - замените гильзу
• Для защиты от внешних факторов можно использовать термоусаживающуюся трубку или изолирующую ленту поверх гильзы
• Храните гильзы в сухом помещении - влага может спровоцировать окисление перед монтажом
