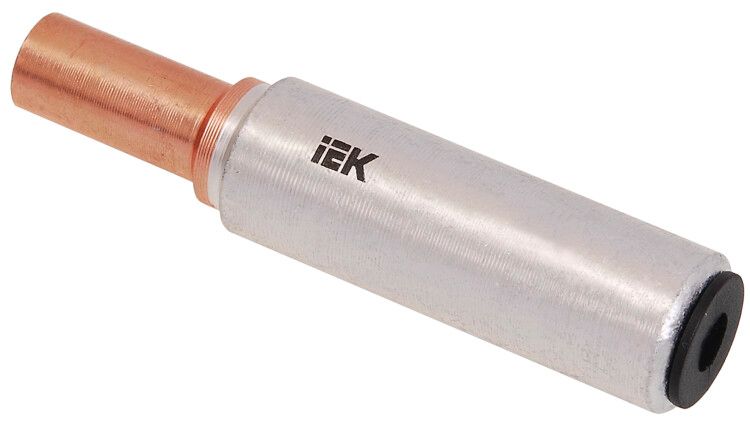

Гильза соединительная ГМА-95/120 медн./алюм. IEK UGTL10-095-14

Гильза медно-алюминиевая соединительная ГМА-95/120 от IEK предназначена для надёжного соединения медного и алюминиевого кабелей сечением 120 мм2. Эта гильза обеспечивает устойчивый контакт между разнородными металлами, что особенно важно в распределительных сетях 10 кВ.

Назначение и область применения

Гильза медно-алюминиевая соединительная ГМА-95/120 используется для создания постоянного электрического соединения между медным и алюминиевым проводниками. Применяется в силовых кабельных линиях напряжением до 10 кВ - например, при подключении кабелей к трансформаторам, распределительным пунктам, опорам ЛЭП или внутри кабельных муфт. Подходит для многопроволочных проводов с круглой или секторной формой сечения.

Технические характеристики

• Напряжение: 10 кВ - рассчитана на работу в средневольтных сетях
• Сечение проводника: 120 мм2 - совместима с кабелями именно этого сечения
• Материал: алюминий и медь - внутренняя часть из меди, внешняя - из алюминия
• Наружный диаметр: 19 мм - позволяет легко поместить в муфты и корпуса
• Внутренний диаметр: 13,8 мм - соответствует требованиям к посадке жил
• Способ монтажа: опрессовка - требует специального пресс-клещей
• Форма сечения: многопроволочная круглая / секторная - подходит для большинства типов кабелей
• Цвет: серый - визуально отличается от других типов гильз
• Срок службы: 5 лет - гарантирует работоспособность при соблюдении условий монтажа

Совместимость и монтаж

Гильза ГМА-95/120 совместима только с кабелями сечением 120 мм2. Для установки требуется опрессовка - использование пресс-клещей с матрицей, подходящей под диаметр 19 мм. Монтаж выполняется в два этапа: сначала опрессовывается сторона алюминиевой жилы, затем - медной. Ключевое правило: не допускать перекоса при зажиме, чтобы избежать повреждения жилы. Колпачок на алюминиевой стороне не снимают перед монтажом - он сохраняет антиоксидантную смесь внутри.

Безопасность и стандарты

Гильза ГМА-95/120 соответствует требованиям к соединениям в кабельных системах напряжением до 10 кВ. Произведена в соответствии с технологическими нормами IEK, обеспечивающими механическую прочность и электрическую проводимость. Наличие защитного колпачка снижает риск окисления алюминия - основную причину нагрева и отказа соединений.

Преимущества

• Защитный колпачок предотвращает образование оксидной плёнки на алюминии - увеличивает срок службы контакта
• Оптимальное сочетание материалов (медь + алюминий) минимизирует электрохимическую коррозию
• Стандартный наружный диаметр 19 мм - удобен для компактной укладки в муфтовые корпуса
• Универсальная форма сечения - подходит как для круглых, так и для секторных жил
• Производится IEK - известный бренд с контролируемым качеством в России

Ограничения применения

• Не применяется для однопроволочных жил - только для многопроволочных
• Не подходит для сечений меньше или больше 120 мм2 - использование другого сечения вызывает перегрев
• Не предназначен для работы вне закрытых устройств - не имеет защиты от воздействия окружающей среды
• Срок службы ограничен 5 годами - после этого рекомендуется проверка состояния соединения
• Требуется точная опрессовка - неквалифицированный монтаж приведёт к высокому переходному сопротивлению

Примеры использования

• Подключение алюминиевого кабеля к медной шине в распределительном щите 10 кВ
• Соединение медного кабеля с алюминиевым ответвлением на воздушной линии
• Замена старого алюминиевого кабеля на новый, где остаётся медная часть оборудования
• Работа в кабельных камерах и тоннелях при модернизации сети

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно соответствует 120 мм2 - даже небольшое отклонение снижает надёжность
• Используйте пресс-клещи с матрицей, указанной производителем для гильз ГМА-95/120
• Не снимайте защитный колпачок с алюминиевой части - он содержит антиоксидант, необходимый для долговечности
• После опрессовки осмотрите место соединения: не должно быть трещин, выступов или перекоса
• Храните гильзу в сухом месте - влага может повредить внутреннее покрытие
• Arтикул ugtl10-095-14 - используйте его при заказе, чтобы не перепутать с другими размерами (например, ГМА-70/95)
