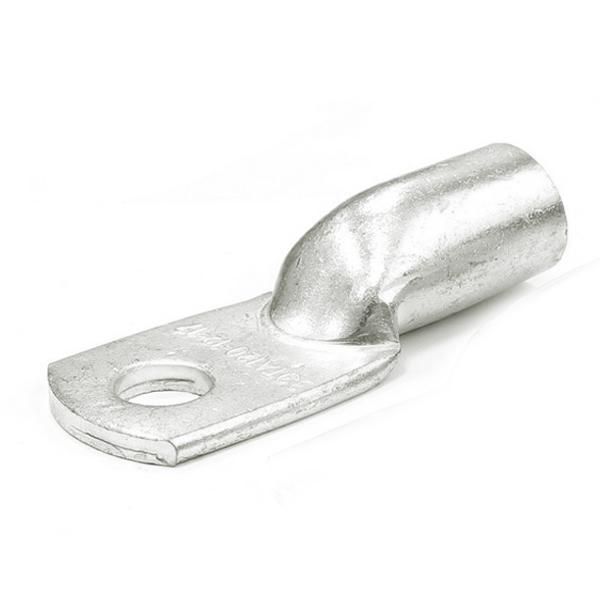

Наконечник кабельный ТА 120-12-14 опрес. ГОСТ 9581-80 алюм. TOKOV ELECTRIC TKE-TA-120-12-14

Наконечник кабельный ТА 120-12-14 опрессовочный алюминиевый ГОСТ 9581-80 от бренда TOKOV ELECTRIC предназначен для надёжного соединения алюминиевых кабелей сечением 120 мм2 с болтовыми контактами. Артикул tke-ta-120-12-14 соответствует требованиям ГОСТ 9581-80 и применяется в силовых цепях промышленного оборудования.

Назначение и область применения

Наконечник ТА 120-12-14 используется для оконцевания алюминиевых жил кабелей перед подключением к зажимам, шинам или аппаратам с резьбой М12. Подходит для установки на трансформаторах, распределительных щитах, коммутационных аппаратах и других устройствах, где требуется прочное и долговечное соединение. Применяется в энергетике, машиностроении, металлургии и на объектах с высокими нагрузками.

Технические характеристики

• Материал: алюминий - обеспечивает хорошую проводимость и устойчивость к коррозии в нормальных условиях
• Номинальное сечение: 120 мм2 - рассчитан на кабели с алюминиевой жилой именно этого сечения
• Форма поперечного сечения: круглая / секторная - совместим с жилами обоих типов, что увеличивает универсальность
• Размер резьбы: М12 - позволяет использовать с болтами диаметром 12 мм
• Количество отверстий: одно - для фиксации одним болтом
• Цвет: естественный алюминиевый - без покрытия, не окрашен

Совместимость и монтаж

Наконечник ТА 120-12-14 требует использования специального пресс-клещей для опрессовки - обычные клещи не обеспечивают нужную плотность соединения. Перед монтажом зачищается изоляция кабеля на длину, равную глубине гильзы наконечника. После опрессовки необходимо проверить механическую прочность соединения. Убедитесь, что посадочный диаметр отверстия под болт М12 соответствует вашему оборудованию - не все контакты имеют одинаковый зазор.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ 9581-80 - государственным стандартом на медные и алюминиевые наконечники. Соответствие гарантирует соответствие размерным параметрам, механической прочности и электропроводности. Наконечник не предназначен для работы в средах с повышенной химической активностью или постоянным воздействием влаги без дополнительной защиты.

Преимущества

• Высокая теплопроводность алюминия снижает риск перегрева при больших токах
• Однократная опрессовка создаёт герметичное соединение без необходимости сварки
• Универсальная форма - работает как с круглыми, так и с секторными жилами
• Простая установка - не требует сложного инструмента, кроме пресса

Ограничения применения

• Не рекомендуется применять в условиях постоянной влажности, солёного воздуха или агрессивных химических сред - алюминий подвержен коррозии без защитного покрытия
• Не допускается использование с медными жилами - возможна гальванопара и быстрое разрушение соединения
• Запрещено многократное демонтаж-монтаж - после первой опрессовки деформация металла делает повторное использование небезопасным
• Не подходит для автоматизированных систем с частыми вибрациями без дополнительной фиксации

Примеры использования

• Подключение алюминиевого кабеля АС 120 к шине в распределительном щите 0,4 кВ
• Соединение фазного провода на входе трансформаторной подстанции
• Присоединение клеммы к выводу выключателя нагрузки с резьбой М12
• Монтаж заземления на стальной конструкции с помощью болта М12

Практические советы

• Перед опрессовкой обязательно используйте пресс с матрицей, подходящей под сечение 120 мм2 - неверный инструмент повредит наконечник
• Проверьте, чтобы внутренняя поверхность гильзы была чистой - грязь или оксиды снижают качество контакта
• После монтажа затяните болт до момента «по упору» - переусиливать нельзя, это может треснуть резьбу
• Для длительной эксплуатации в открытых условиях рекомендуется нанести антикоррозийную смазку на место соединения
• Артикул tke-ta-120-12-14 - точное соответствие ГОСТ, поэтому замена аналогами без проверки размеров опасна
