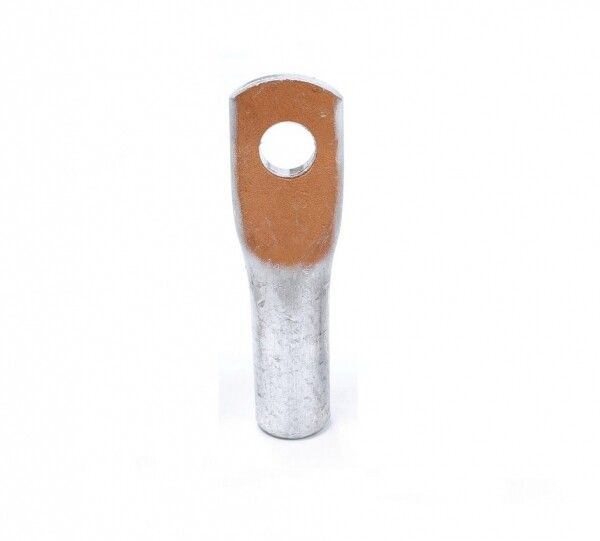

Наконечник алюмомедный ТАМ 120-12-14 EKF PROxima | tam-120-12-14

Наконечник алюмомедный ТАМ 120-12-14 от EKF PROxima предназначен для надёжного оконцевания кабелей с алюминиевыми жилами сечением до 120 мм2. Благодаря медному напылению на контакте обеспечивается устойчивое соединение с медицинскими шинами и зажимами, снижаются переходные сопротивления и риск электрохимической коррозии.

Назначение и область применения

Наконечник алюмомедный ТАМ 120-12-14 используется для оконцевания алюминиевых токоносителей в силовых установках. Применяется там, где требуется соединить алюминиевую жилу с медными выводами оборудования - например, в распределительных щитах, трансформаторах, коммутационных аппаратах и на подстанциях. Подходит для работы в сетях до 35 кВ.

Технические характеристики

• Номинальное поперечное сечение: 120 мм2 - соответствует алюминиевой жиле этого сечения;
• Внутренний диаметр: 14 мм - позволяет плотно захватывать изолированный или неизолированный провод;
• Наружный диаметр: 22 мм - определяет совместимость с обжимными клещами и размером зажима;
• Форма поперечного сечения: круглая - обеспечивает равномерную нагрузку при опрессовке;
• Исполнение: прямое - удобно для вертикального или горизонтального монтажа без перегибов;
• Материал: алюминий с медным напылением - основная часть из алюминия, контактная поверхность - медь, полученная газодинамическим напылением;
• Номинальное напряжение: 35 кВ - рассчитан на высоковольтные сети среднего класса;
• Количество монтажных отверстий: одно - предназначено для болтового соединения;
• Цвет: бронзово-серый - отличает изделие от медных или алюминиевых аналогов;
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и технологии напыления.

Совместимость и монтаж

Наконечник алюмомедный ТАМ 120-12-14 монтируется исключительно способом опрессовки специальными клещами с матрицей под диаметр 22 мм. Для правильного соединения необходимо использовать инструмент с подходящим усилием - недостаточное давление вызывает плохой контакт, избыточное - повреждение корпуса. После опрессовки проверьте герметичность соединения и отсутствие трещин. Монтажное отверстие Ø14 мм совместимо с болтами M12–M14.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 58998-2020 для кабельных наконечников. Напыленное медное покрытие предотвращает образование оксидной плёнки на границе алюминий-медь, что снижает риск нагрева и возгорания. Соответствует нормам безопасности для электромонтажа в помещениях и на открытых площадках.

Преимущества

• Устраняет проблему электрохимической коррозии между алюминием и медью благодаря сплошному медному слою - вместо дорогих медных наконечников можно использовать более экономичные алюминиевые жилы;
• Высокая адгезия напыления - покрытие не отслаивается даже после многократных термоциклов;
• Стандартный внешний диаметр 22 мм - легко заменяемый аналог для большинства существующих решений;
• Не требует смазки или антикоррозийных составов - готов к использованию сразу после монтажа.

Ограничения применения

• Не применяется для многожильных мягких проводов - только для однопроволочных или малоэлементных алюминиевых жил;
• Запрещена механическая обработка (резка, сверление) - повреждается напыление и теряется защита;
• Не рекомендован для постоянного погружения в жидкости или агрессивных средах - хотя IP-класс не указан, длительный контакт с водой может нарушить целостность покрытия;
• Подходит только для систем с рабочим напряжением ≤35 кВ - использование выше допустимого уровня опасно!

Примеры использования

• Оконцовка фазных проводов КЛ-10(35) кВ с алюминиевой жилой перед подключением к выключателю нагрузки;
• Подключение алюминиевого кабеля к медной шине в распределительном устройстве 6(10) кВ;
• Монтаж заземляющего контура от алюминиевого провода к медному заземляющему болту;
• Работы на воздушных ЛЭП при замене старых наконечников на современные, безопасные решения.

Практические советы

• Перед монтажом удалите изоляцию точно на длину вставляемой части - лишняя изоляция внутри наконечника снижает качество опрессовки;
• Выбирайте клещи с матрицей, помеченной как “22 мм” - используйте только те, которые рекомендуют производители для данного типа наконечника;
• Проверяйте глубину входа жилы - она должна полностью войти внутрь, чтобы не было “выступающей” части;
• При работе в условиях повышенной влажности дополнительно контролируйте состояние контакта каждые 12–18 месяцев;
• ТАМ 120-12-14 от EKF PROxima - лучший вариант, когда нужна прочность алюминия + надёжность меди, но нельзя менять всю систему на медные провода.
