Наконечник алюмомедный OptiKit L-DTL-150-12 | 278176 КЭАЗ

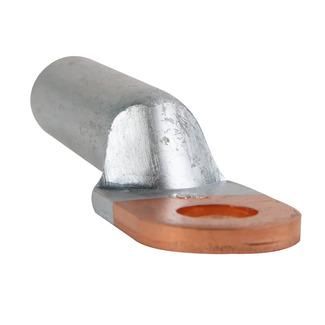

Наконечник алюмомедный L-DTL-150-12 КЭАЗ предназначен для надёжного соединения алюминиевых и медных проводников в силовых цепях до 10 кВ. Этот элемент используется при опрессовке зачищенных проводов сечением от 16 до 300 мм2, обеспечивая устойчивый контакт без перегрева и риска возгорания.

Назначение и область применения

Наконечник алюмомедный L-DTL-150-12 КЭАЗ применяется для оконцевания алюминиевых проводов и кабелей перед подключением к медным шинам, зажимам или оборудованию. Он исключает химическую реакцию между алюминием и медью, которая вызывает оксидацию, увеличение сопротивления и перегрев. Подходит для установки в распределительных устройствах, трансформаторах, ячейках КРУ, на выводах автоматических выключателей и других местах, где требуется переход от алюминиевого провода к медной шине.

Технические характеристики

• Номинальное поперечное сечение: 150 мм2 - соответствует проводам средней и большой мощности;
• Диаметр отверстия: 12 мм - совместим с болтами М12 и аналогичными крепёжными элементами;
• Материал: комбинированный алюминий/медь - внутренняя часть из алюминия для контакта с проводом, внешняя - из меди для надёжного соединения с медными шинами;
• Номинальное напряжение: 10 000 В - рассчитан на работу в сетях высокого напряжения до 10 кВ;
• Диапазон рабочих температур: от –40 C до +80 C - сохраняет механическую прочность и электрическую проводимость в суровых условиях;
• Форма гильзы: короткая - компактная конструкция для плотной укладки в ограниченном пространстве;
• Форма поперечного сечения: круглая - обеспечивает равномерную нагрузку при опрессовке;
• Покрытие: без покрытия - требует защиты от коррозии при открытой эксплуатации;
• Цвет: серый - визуально отличается от медных и алюминиевых наконечников других типов.

Совместимость и монтаж

Наконечник алюмомедный L-DTL-150-12 КЭАЗ совместим с проводами алюминиевыми сечением от 16 до 300 мм2. Для монтажа необходимо:

• Защитить провод от изоляции на длине, соответствующей глубине гильзы;
• Использовать специальный пресс с матрицей, подходящей для сечения 150 мм2 и формы гильзы;
• Не допускать перекоса при опрессовке - это снижает контактное сопротивление;
• Проверить качество опрессовки: после деформации гильза должна плотно обхватывать жилу без видимых трещин или выпуклостей;
• Подключать через болт М12 - диаметр отверстия 12 мм гарантирует совпадение с распространёнными клеммами и шинами.

Безопасность и стандарты

Наконечник алюмомедный L-DTL-150-12 КЭАЗ соответствует требованиям ГОСТ Р 50988-2015 для наконечников силового оборудования. Применение этого элемента снижает риск аварий, связанных с повышенным сопротивлением контактов, что особенно важно в системах до 10 кВ. Несмотря на отсутствие антикоррозийного покрытия, изделие прошло испытания на термостойкость и долговременную нагрузку при максимальных температурах.

Преимущества

• Обеспечивает безопасный переход между алюминием и медью - исключает электрохимическую коррозию;
• Высокая теплопроводность материала снижает риск перегрева даже при длительной нагрузке;
• Короткая форма гильзы экономит место в щитах и распределительных камерах;
• Произведён на заводе КЭАЗ - известном производителе силовой аппаратуры с проверенной технологией;
• Совместим с серией OptiKit L/C - легко интегрируется в стандартизированные решения компании.

Ограничения применения

• Не предназначена для многожильных проводов с мягкими жилами - требуется предварительная прессовка или скручивание;
• Отсутствие защитного покрытия делает её чувствительной к агрессивной среде - не рекомендуется использовать вне закрытых корпусов без дополнительной герметизации;
• Не подходит для частых демонтажей - одноразовый элемент; повторная опрессовка недопустима;
• Не следует применять с проводами меньшим сечением, чем 16 мм2 - возможна потеря механической прочности и плохой контакт.

Примеры использования

• Подключение алюминиевого кабеля 150 мм2 к медной шине в КРУ-10 кВ;
• Оконцевание фазного провода от воздушной ЛЭП к входному зажиму трансформатора;
• Соединение алюминиевой жилы с медным выводом автомата в распределительном щите;
• Монтаж в промышленных конвейерах, насосных станциях и энергоёмком оборудовании с питанием 6–10 кВ.

Практические советы

• Перед монтажом всегда зачищайте жилу до металлического блеска - оксидная плёнка на алюминии сильно увеличивает сопротивление;
• Используйте пресс с регулируемым усилием - давление должно соответствовать рекомендациям производителя для сечения 150 мм2;
• При работе в сыром или солёном воздухе (например, у моря или на промплощадках) нанесите на контакт слой смазки типа Kontakt-K or Vaseline;
• Проверьте соответствие диаметра отверстия (12 мм) и размера болта - использование более крупного болта может повредить гильзу;
• Для удобства сборки используйте наконечники из серии OptiKit L/C - они совмещаются по форме и размеру с другими элементами этой линейки.
