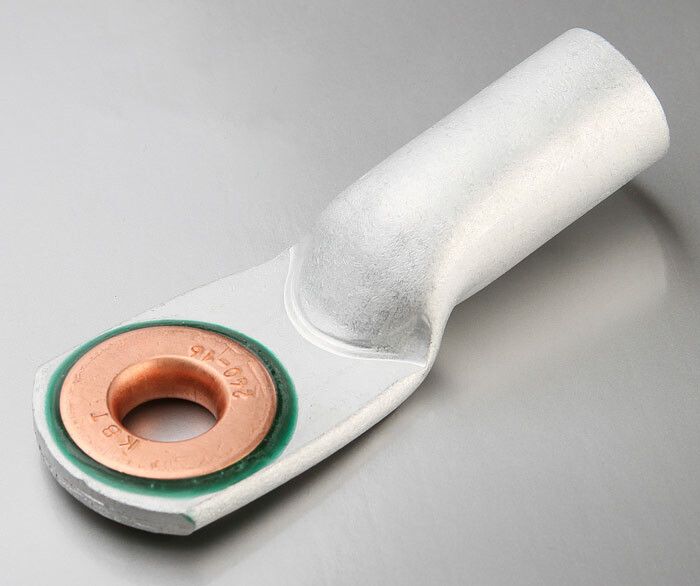

Наконечник кабельный алюмомедный ТАМ 150 мм², М12 КВТ 60064

Наконечник кабельный алюмомедный ТАМ 150-12-17 для опрессовки (25 штук в упаковке) от бренда КВТ предназначен для надёжного соединения алюминиевых кабелей с медными контактами - например, шинами или клеммами распределительных устройств. Этот тип наконечника сочетает прочность алюминия и хорошую проводимость меди, обеспечивая долговечное соединение при работе под высоким напряжением.

Назначение и область применения

Наконечник кабельный алюмомедный ТАМ 150-12-17 для опрессовки применяется для оконцевания алюминиевых и сталеалюминиевых проводов сечением 150 мм2 перед подключением к медным элементам. Подходит для установки в силовых щитах, трансформаторных подстанциях, на воздушных линиях и внутри электроустановок до 35 кВ. Особенно эффективен там, где требуется переход от алюминиевой жилы к медной шине без потерь контакта и коррозии.

Технические характеристики

• Номинальное сечение: 150 мм2
• Диаметр отверстия: 12 мм - подходит для болтов M12
• Номинальное напряжение: 35 кВ
• Наружный диаметр: 24 мм
• Материал: алюминий марки АД1 + медь марки М1
• Форма жилы: многопроволочная круглая или секторная
• Способ монтажа: опрессовка специальными клещами
• Покрытие: без изоляционного слоя
• Стандарт: ТУ 3449-043-97284872-2011
• Количество в упаковке: 25 штук

Совместимость и монтаж

Наконечник кабельный алюмомедный ТАМ 150-12-17 для опрессовки совместим с инструментом для опрессовки, поддерживающим матрицы для сечений 150 мм2. Для секторных жил рекомендуется предварительно скруглить конец провода набором матриц НМ-300 С (КВТ) - так достигается равномерное давление при опрессовке и исключаются зазоры. Убедитесь, что диаметр отверстия 12 мм соответствует болту или клемме, к которой будет подключаться наконечник. Не используйте инструмент с недостаточным усилием - это снижает механическую прочность соединения.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-043-97284872-2011 и проектировалось с учётом европейских норм по надёжности соединений. Герметичный стык между алюминием и медью выполнен высокотемпературным эпоксидным компаундом - он защищает от влаги, окисления и электрокоррозии. Применение в сетях до 35 кВ допускается при соблюдении правил устройства электроустановок (ПУЭ).

Преимущества

• Герметизация стыка алюминия и меди предотвращает коррозию и повышает срок службы соединения
• Сочетание материалов позволяет избежать гальванической пары - алюминий не контактирует напрямую с медью
• Размеры точно соответствуют ГОСТ 9581 - обеспечивают совместимость с существующими креплениями
• Высокая механическая прочность после опрессовки - выдерживает нагрузки при вибрации и перегрузках
• Упаковка по 25 штук удобна для крупных объектов и ремонтных бригад

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду - отсутствует внешняя изоляция
• Не подходит для однопроволочных жил - требует многопроволочной или секторной конструкции
• Запрещено использовать с медными кабелями - наконечник рассчитан только на алюминиевые и сталеалюминиевые провода
• Требуется точное соответствие диаметра отверстия (12 мм) и болта; использование другого размера снижает надёжность

Примеры использования

• Оконцевание алюминиевого кабеля АС 150/24 перед подключением к медной шине в КРУ 10–35 кВ
• Присоединение сталеалюминиевого провода СА 150 к клеммам выключателя нагрузки
• Соединение фазного провода на опоре ВЛ-35 кВ с медным ответвлением
• Монтаж в распределительном пункте, где необходимо заменить старые алюминиевые наконечники на более надёжные алюмомедные

Практические советы

• Перед опрессовкой проверьте, чтобы внутренний диаметр наконечника свободно принимал жилу - не затягивайте слишком сильно, иначе деформируется алюминий
• Для секторных жил всегда используйте матрицу НМ-300 С (КВТ) - это гарантирует плотную посадку и равномерное распределение давления
• После опрессовки осмотрите место соединения: трещины, вмятины или неравномерная форма - признак плохого монтажа
• Храните наконечники в сухом месте - хотя они герметичны, длительное воздействие влаги может повредить поверхность
• При использовании в цепях переменного тока выше 1 кВ обязательно применять термоусадочные колпачки или изолирующие насадки - сам наконечник не имеет изоляции
