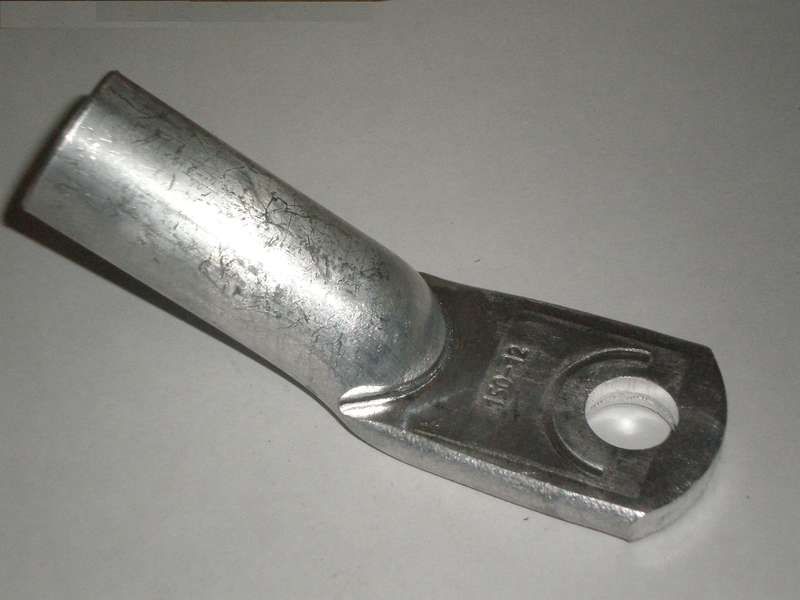

Наконечник алюминиевый ТА 150-12-17 УХЛ3 (опрес.) КЗОЦМ 5697

Наконечник алюминиевый ТА 150-12-17 УХЛ3 (опрессовочный) от КЗОЦМ предназначен для надёжного соединения алюминиевых кабелей сечением 150 мм2 через опрессовку. Продукт устойчив к экстремальным температурам и влаге, подходит для промышленного оборудования, энергообъектов и наружных установок.

Назначение и область применения

Наконечник алюминиевый ТА 150-12-17 УХЛ3 (опрессовочный) используется для оконцевания алюминиевых жил кабелей и проводов перед подключением к зажимам, шинам или другим элементам электрической цепи. Обеспечивает механическую прочность и низкое переходное сопротивление в месте соединения. Подходит для работы в условиях повышенной влажности, перепадов температур и воздействия внешней среды.

Технические характеристики

• Номинальное сечение кабеля: 150 мм2
• Диаметр отверстия: 13 мм - соответствует болтам M12
• Материал: технический алюминий марки АД1
• Форма поперечного сечения: круглая / секторная - обеспечивает плотный захват жилы
• Способ монтажа: опрессовка специальными клещами
• Герметичность: да - внутренняя поверхность покрыта для защиты от коррозии
• Рабочий температурный диапазон: от -70 C до +45 C
• Категория климатического исполнения: УХЛ3 - для умеренного и холодного климата, с возможностью эксплуатации в помещениях и на открытых площадках

Совместимость и монтаж

Наконечник алюминиевый ТА 150-12-17 УХЛ3 (опрессовочный) совместим с алюминиевыми многожильными и одножильными кабелями сечением 150 мм2. Для монтажа требуется гидравлический или ручной пресс с матрицей, подходящей под размеры этого наконечника. Не используйте паяльник - алюминий не паяется. После опрессовки проверьте качество соединения: отсутствие трещин, равномерная деформация, плотное прилегание к жиле. Герметичная конструкция исключает попадание влаги внутрь, продлевая срок службы контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-78 и ГОСТ 10434-82 для наконечников кабельных. Материал АД1 имеет сертифицированную чистоту, что гарантирует стабильную электропроводность и отсутствие электрохимической коррозии при контакте с другими металлами. Наличие герметизации снижает риск возникновения нагрева в точке соединения.

Преимущества

• Высокая электропроводность алюминия - минимизация потерь мощности
• Устойчивость к коррозии благодаря герметичному покрытию
• Легкость материала - удобство транспортировки и монтажа
• Широкий температурный диапазон - возможность применения в суровых климатических условиях
• Прочность после опрессовки - выдерживает вибрацию и механические нагрузки

Ограничения применения

Не применяйте наконечник алюминиевый ТА 150-12-17 УХЛ3 (опрессовочный) для меди или медно-алюминиевых кабелей - существует риск гальванопары и быстрого разрушения контакта. Не допускается использование при температурах выше +45 C - это может вызвать потерю механической прочности. Также запрещено применение в местах постоянного погружения в воду - хотя изделие герметично, оно не рассчитано на длительное подводное функционирование.

Примеры использования

• Подключение силовых кабелей к шинным коллекторам в распределительных устройствах
• Соединение фазных жил в системах освещения на открытых площадках
• Монтаж в промышленных станках, конвейерах, крановых системах
• Энергетические объекты: подстанции, ЛЭП, трансформаторные пункты
• Автомобильные и железнодорожные системы питания с алюминиевой проводкой

Практические советы

• Перед опрессовкой зачистите жилу на длину, равную глубине гильзы наконечника - не более того, чтобы не повредить проводник
• Выбирайте пресс с матрицей, указанной производителем для сечения 150 мм2 - некорректный инструмент приведёт к плохому контакту
• Проверяйте посадочный диаметр 13 мм - он должен точно соответствовать болту или зажиму, к которому будет подключён наконечник
• При работе в условиях повышенной влажности рекомендуется дополнительно смазывать контактную поверхность антикоррозийной пастой
• Храните наконечники в сухом помещении - даже с герметизацией долгое хранение во влажной среде может снизить эффективность
