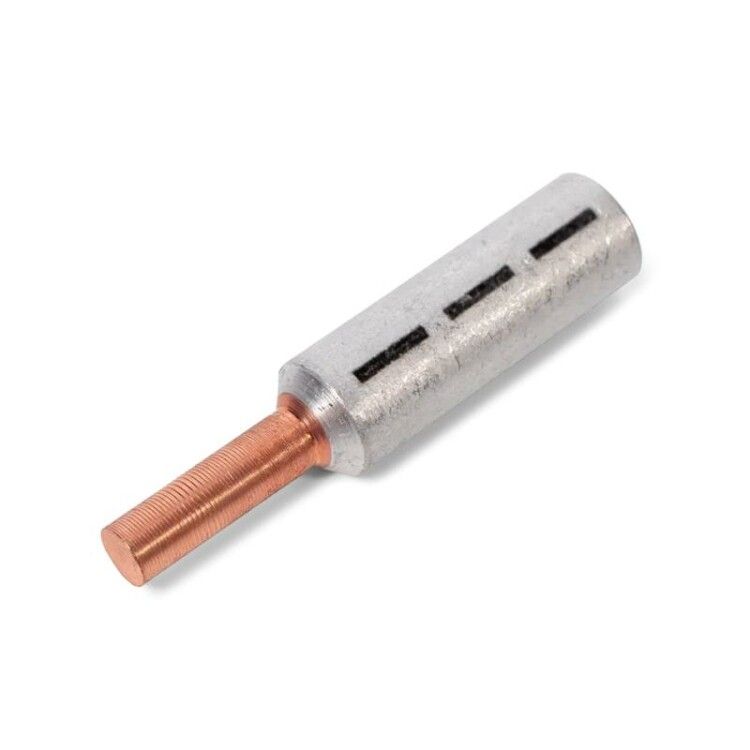

Наконечник кабельный штыревой алюмомедный НШАМ 150 (5 шт. в уп.) | 89237 КВТ

Наконечник кабельный штыревой алюмомедный НШАМ 150 от КВТ предназначен для надёжного оконцевания алюминиевых и сталеалюминиевых проводов сечением 150 мм2 с последующим подключением к клеммам автоматических выключателей и другим устройствам с узкими контактными зажимами. Благодаря комбинированной алюмомедной конструкции обеспечивает стабильный электрический контакт даже при работе с проводами СИП.

Назначение и область применения

Наконечник кабельный штыревой алюмомедный НШАМ 150 используется для оконцевания алюминиевых и сталеалюминиевых проводов перед подключением к оборудованию с компактными клеммами - например, автоматическим выключателям, рубильникам, контакторам. Особенно эффективен при прямом подключении проводов СИП без переходников и дополнительных элементов. Применяется в распределительных устройствах, на подстанциях, в линиях электропередачи и на объектах ЖКХ, где используются алюминиевые силовые кабели.

Технические характеристики

• Номинальное поперечное сечение: 150 мм2 - соответствует крупным алюминиевым проводам, используемым в силовых цепях
• Совместимость с проводом: сталеалюминиевый / алюминиево-стальной - подходит для проводов типа СИП, АС, АСУ
• Форма поперечного сечения: круглая / секторная - позволяет плотно обжимать как однопроволочные, так и многопроволочные жилы
• Материал: алюминий марки АД1 и медь марки М1 - высокопроводящие материалы с минимальным сопротивлением
• Рабочее напряжение: до 1 кВ - рассчитан на использование в сетях низкого напряжения
• Соединение частей: фрикционная сварка - создаёт молекулярную связь между алюминием и медью, исключающую электрохимическую коррозию
• На трубной части нанесена разметка - указывает точное положение и количество необходимых опрессовок

Совместимость и монтаж

Наконечник кабельный штыревой алюмомедный НШАМ 150 совместим с клеммами автоматов, контакторов и других аппаратов, имеющими штыревые или плоские зажимы подходящего размера. Для установки требуется специальный гидравлический пресс с матрицей, соответствующей сечению 150 мм2. Опрессовка выполняется в соответствии с разметкой на трубе - обычно две-три точки, чтобы обеспечить равномерное давление и герметичность соединения. Убедитесь, что глубина захода провода в наконечник полностью соответствует длине трубки - не допускайте изгиба жилы внутри.

Безопасность и стандарты

Наконечник кабельный штыревой алюмомедный НШАМ 150 изготовлен в соответствии с требованиями ГОСТ 7385 и IEC 60947-1. Материалы сертифицированы на соответствие электротехническим нормам. Фрикционная сварка исключает образование микротрещин и повышает долговечность соединения. Работа с изделием требует соблюдения правил безопасности при использовании пресса и защиты глаз и рук.

Преимущества

• Объединяет алюминиевую жилу и медную клемму в одном корпусе - исключает необходимость переходников
• Фрикционная сварка предотвращает окисление и нагрев на границе металлов
• Разметка на трубе снижает риск ошибок при опрессовке
• Поддерживает прямое подключение СИП - экономит время и материал при монтаже ЛЭП
• Высокая механическая прочность - выдерживает нагрузки при эксплуатации в условиях вибраций и перегрузок

Ограничения применения

• Не предназначается для подключения к винтовым клеммам с малым зазором - возможна невозможность физического входа штыря
• Не рекомендуется использовать с медными проводами - сечение 150 мм2 слишком велико для меди, и будет неэффективно
• Требуется обязательное применение пресса; ручной обжим недопустим - не обеспечит нужной плотности контакта
• Не следует применять в средах с постоянной влажностью выше IP67 без дополнительной изоляции

Примеры использования

• Подключение СИП-4 1×150 к автоматическому выключателю в щите на столбе
• Оконцевание алюминиевой жилы вводного кабеля 150 мм2 перед подключением к главному рубильнику
• Присоединение фазного провода от воздушной линии к токоограничивающему контактору
• Замена старых медных наконечников на алюминиевых линиях без замены оборудования

Практические советы

• Перед опрессовкой удалите оксидную плёнку с алюминиевой жилы - используйте металлическую щётку или специальную пасту
• Проверьте посадочный диаметр штыря - он должен свободно входить в клемму вашего аппарата без усилия
• Не перегревайте наконечник при монтаже - температура фрикционной сварки уже обеспечена заводским процессом
• После монтажа проверьте контакт тестером - сопротивление должно быть менее 0,1 Ом
• Храните изделия в сухом месте - хотя они устойчивы к коррозии, длительное воздействие влаги может повлиять на качество поверхности
