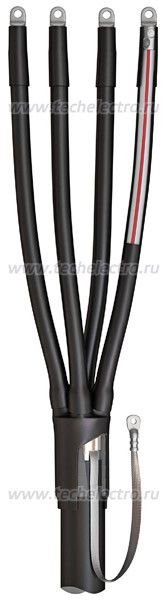

Муфта кабельная концевая 1кВ 4ПКТп-1-150/240 КВТ 57781

Муфта кабельная концевая 4ПКТп-1-150/240 КВТ предназначена для надежного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Применяется как внутри помещений, так и на открытом воздухе. Изделие выполнено в термоусадочном исполнении, что обеспечивает плотное прилегание к кабелю и высокую степень защиты. Артикул 57781, бренд - КВТ.

Назначение и область применения

Муфта кабельная концевая 4ПКТп-1-150/240 КВТ используется для завершения кабельных линий - то есть для создания безопасного и герметичного окончания кабеля перед подключением к оборудованию, распределительному щиту или другому устройству. Подходит для кабелей с броней и без неё. Может применяться в условиях повышенной влажности, на улице, в туннелях, кабельных колодцах, на фасадах зданий и в других местах, где требуется защита от внешних воздействий.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Тип изделия: концевая муфта
• Способ монтажа: термоусадка (нагрев пропановой горелкой)
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Нормативный документ: ТУ 3599-006-97284872-2006
• Состав материалов: галоген-free (не содержит хлора, фтора и других галогенов)

Совместимость и монтаж

Муфта 4ПКТп-1-150/240 КВТ совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АВВГ, АПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РБВ, АРБВ, РБР, АРБР, РБП и аналогичными. Универсальный комплект подходит как для кабелей с броней, так и без неё. Монтаж выполняется путём нагрева термоусадочных элементов пропановой горелкой - материал равномерно сжимается, образуя плотное соединение.

Комплектация не включает болтовые наконечники - их необходимо приобрести отдельно. Для кабелей с броней предусмотрена непаянная система заземления с роликовой пружиной. Однако для надёжного контакта с броней из стали или алюминия требуется дополнительный «Комплект заземления КМПБ». Также рекомендован набор для срыва головок НМБ-6 (КВТ) при работе с болтовыми соединениями.

Безопасность и стандарты

Муфта 4ПКТп-1-150/240 КВТ соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных газов. Это повышает безопасность при эксплуатации в закрытых помещениях и тоннелях. Температурный диапазон от –50 до +50 C гарантирует работу в суровых климатических условиях, включая северные регионы России.

Преимущества

• Высокая герметичность благодаря термоплавкому клею внутри перчаток и манжет - исключает попадание влаги и пыли
• Устойчивость к УФ-излучению и атмосферным осадкам - подходит для наружной установки без дополнительной защиты
• Универсальность: один комплект работает с кабелями различной брони и типа изоляции
• Поддержка двух типов наконечников - как опрессовываемых, так и болтовых
• Не требует пайки при заземлении - экономит время и снижает риск ошибок при монтаже
• Произведён в соответствии с экологическими нормами HF (halogen free)

Ограничения применения

• Не предназначен для кабелей с напряжением выше 1 кВ - использование на более высоких напряжениях недопустимо
• Не подходит для кабелей с металлической оболочкой (например, ААБл, АСБ) - только для кабелей с броней из проволок
• Требуется точное соответствие сечения кабеля: 150–240 мм2; меньшие или большие сечения не обеспечивают герметичность
• Необходимо наличие пропановой горелки и навыков её использования - монтаж невозможен без теплового воздействия
• Для кабелей с броней обязательна установка дополнительного комплекта заземления КМПБ - базовый комплект не обеспечивает достаточного контакта

Примеры использования

• Завершение кабеля АВБбШв 4×185 мм2 перед подключением к трансформатору на открытой подстанции
• Оконцевание кабеля NYM 4×150 мм2 в кабельном канале многоквартирного дома
• Монтаж на выходе кабельной линии в кабельный колодец с высокой влажностью
• Подключение кабеля РВГ к частному домашнему щиту на даче
• Замена старой муфты на новую в существующей воздушной линии 0,4 кВ

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 150–240 мм2. Отклонение даже на 10 мм2 может нарушить герметичность
• При работе с кабелем с броней всегда используйте «Комплект заземления КМПБ» - без него контакт будет нестабильным
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - это предотвращает перегрев и деформацию
• Не применяйте газовые горелки с открытым пламенем - используйте только специализированные пропановые горелки ПГ (КВТ)
• Храните муфту в сухом месте, защищённом от прямого солнечного света - хотя она устойчива к УФ, длительное воздействие может повредить поверхность
• Если вы используете болтовые наконечники - подготовьте набор НМБ-6 (КВТ) для срыва головок, чтобы избежать повреждения изоляции при затяжке
