Муфта кабельная концевая внутр. установки 1кВ ПКВТп 3х(150-240мм) без наконечн. Нева-Транс Комплект 22020008 Нева Транс

Муфта кабельная концевая 1КВТп-4х(150-240) без наконечников - это термоусадочная муфта для оконцевания четырёхжильных силовых кабелей сечением 150–240 мм2 на напряжение до 1 кВ. Продукт от бренда Нева-Транс предназначен для внутренней установки в помещениях с любым уровнем влажности и совместим с кабелями как с бумажной, так и с пластмассовой изоляцией, с броней или без неё.

Назначение и область применения

Муфта кабельная концевая 1КВТп-4х(150-240) без наконечников используется для герметичного и механически прочного оконцевания кабелей в местах подключения к оборудованию - распределительным устройствам, трансформаторам, щитам, двигателям. Подходит для кабелей с алюминиевой или медной жилой, с бронёй или без неё. Применяется исключительно во внутренних установках: в цехах, подстанциях, трансформаторных будках, кабельных коллекторах, этажных шкафах. Не предназначена для уличного или подземного монтажа.

Технические характеристики

• Рабочее напряжение: 1000 В
• Количество жил: 4
• Диапазон сечений жил: 150–240 мм2
• Материал жил: алюминий / медь
• Тип монтажа: термоусадка
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Защитный покров: с бронёй (для защиты от механических повреждений при монтаже и эксплуатации)
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта 1КВТп-4х(150-240) без наконечников совместима с кабелями типа АСБ, АСБл, ВВГ, NYM, КВВГ, а также другими с аналогичными геометрическими параметрами. Монтаж выполняется методом термоусадки: после подготовки кабеля и сборки компонентов муфты нагревают феном до равномерной усадки. Все элементы комплекта рассчитаны на одновременную усадку без перекосов. Для обеспечения плотного контакта и герметизации важно соблюдать последовательность сборки, указанную в инструкции производителя.

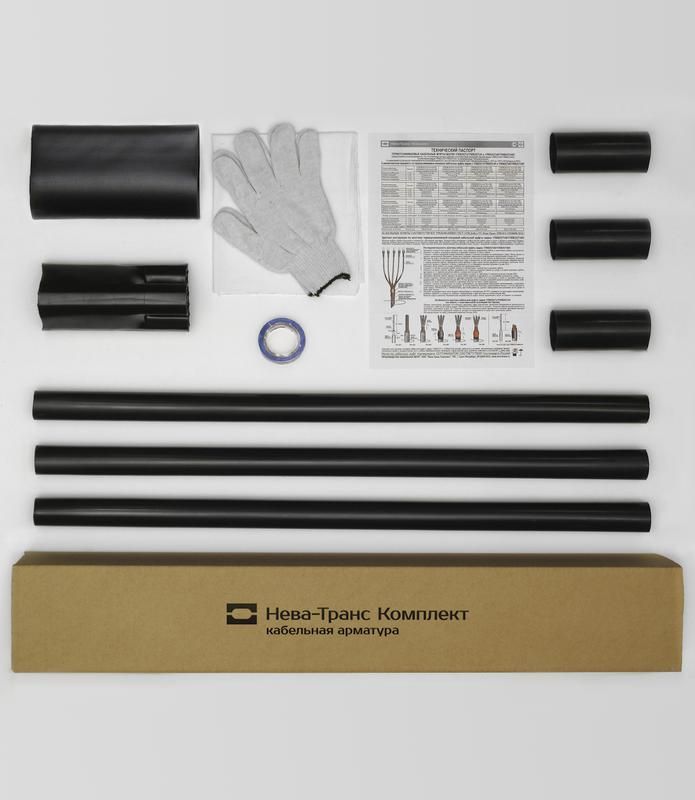

Комплектация

• Перчатка кабельная с клеевым слоем - для изоляции и герметизации места соединения
• Трубка жильная - для изоляции каждой жилы
• Манжета концевая с клеевым слоем - формирует внешнюю герметизацию
• Покровная манжета с клеевым слоем - защищает от механических воздействий и улучшает герметичность
• Нить обвязочная - для временной фиксации компонентов перед нагревом
• Ветошь обтирочная - для очистки поверхности кабеля перед монтажом

Наконечники в комплект не входят - их необходимо приобрести отдельно, в зависимости от типа зажима оборудования.

Безопасность и стандарты

Муфта 1КВТп-4х(150-240) без наконечников прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Полимерный материал не содержит токсичных веществ, не выделяет опасных паров при термоусадке, что делает продукт безопасным для работы в закрытых помещениях.

Преимущества

• Высокая степень герметизации благодаря клеевому слою - предотвращает попадание влаги и пыли
• Широкий диапазон сечений (150–240 мм2) позволяет использовать одну модель для нескольких типов кабелей
• Устойчивость к широкому температурному диапазону - работает даже в холодных помещениях с отоплением ниже нормы
• Простота монтажа - все элементы собраны в одном комплекте, не требуют доп. инструментов кроме теплового фена
• Механическая прочность - наличие бронированного покрова снижает риск повреждения при транспортировке и монтаже

Ограничения применения

• Не применяется на открытом воздухе, в сырых каналах, подземных кабельных трассах
• Не подходит для кабелей с сечением менее 150 мм2 или более 240 мм2 - возможна потеря герметичности
• Требуется точное соблюдение технологии термоусадки: недостаточный прогрев - плохая адгезия; перегрев - деформация материала
• Не заменяет наконечник - требуется отдельная установка контактных наконечников под болтовые зажимы
• Не рекомендовано использование в средах с постоянным воздействием масла, растворителей или агрессивных химикатов

Примеры использования

• Оконцевание кабеля АСБ 4×185 на входе в распределительный щит 0,4 кВ
• Подключение кабеля ВВГ 4×240 к трансформатору в подстанционном помещении
• Завершение кабеля NYM 4×150 в кабельной камере многоэтажного дома
• Изоляция выхода кабеля из кабельного канала в цеху с повышенной влажностью

Практические советы

• Перед монтажом обязательно протрите кабель ветошью - грязь и влага снижают качество адгезии клея
• Проверьте соответствие сечения кабеля - используйте штангенциркуль, особенно если кабель был перегнулся или сплющен
• При работе с алюминиевыми жилами - не забудьте нанести антиоксидантную пасту перед установкой наконечника
• Нагревайте муфту равномерно, начиная с центра, двигаясь к краям - это предотвратит образование воздушных пузырей
• После монтажа проверьте целостность усадки: нет ли вздутий, трещин или отслоений клея
• Храните муфту в сухом месте при температуре от –10 до +30 C - длительное хранение при минусовых температурах может сделать полимер хрупким
