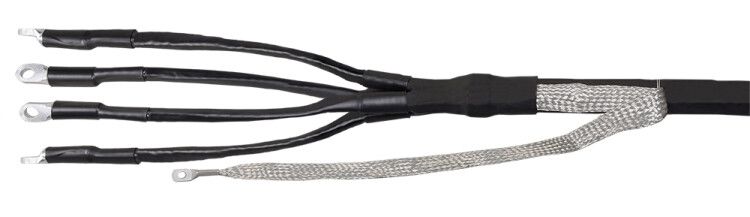

Муфта концевая КВ(Н)тп 4х150/240 с наконечн.; пайка бумаж. изол. 1кВ IEK UZM-BIK1-NVN4-150240SP

Муфта КВ(Н)тп 4х150/240 с наконечниками или без, пайка, бумажная изоляция 1кВ от IEK предназначена для герметичного оконцевания четырёхжильных кабелей с бумажной изоляцией на напряжение до 1 кВ. Применяется как внутри зданий, так и на улице. Артикул uzm-bik1-nvn4-150240sp обеспечивает надёжное соединение с использованием термоусадки и готовых болтовых наконечников.

Назначение и область применения

Муфта КВ(Н)тп 4х150/240 используется для оконцевания кабелей с бумажной изоляцией - то есть создаёт герметичную и механически прочную точку подключения к оборудованию. Подходит для кабелей типа ААГ-1, ААШ-1, ААБ-1, АСБ-1, СГ-1 и других аналогов. Устанавливается на конце кабеля перед подключением к шинам, автоматам, трансформаторам или другому устройству. Может применяться как в помещениях, так и на открытом воздухе благодаря защите IP67.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 4
• Номинальное сечение жил: 150–240 мм2
• Тип изделия: Концевая муфта
• Материал корпуса: Термоусаживаемый полимер
• Способ монтажа: Термоусадка (нагрев феном)
• Наличие наконечников: Да (болтовые, для пайки и крепления)
• Цвет: Чёрный
• Срок службы: 30 лет
• Защита от внешних воздействий: IP67 (пылевлагозащищённая)

Совместимость и монтаж

Муфта КВ(Н)тп 4х150/240 совместима только с кабелями на 1 кВ с бумажной изоляцией и трёх- или четырёхжильным исполнением. Для монтажа требуется термофен, инструмент для зачистки жил и гаечные ключи для затяжки наконечников. Наконечники уже установлены - их можно использовать сразу после сборки. Перед нагревом важно точно выровнять все жилы и плотно закрепить их в наконечниках. После термоусадки муфта образует единый герметичный блок, исключающий попадание влаги.

Безопасность и стандарты

Муфта КВ(Н)тп 4х150/240 соответствует требованиям ГОСТ 13781.0. Материалы не поддерживают горение и не выделяют токсичных веществ при нормальной эксплуатации. Болтовые наконечники обеспечивают надёжный контакт и снижают риск перегрева. Все элементы сертифицированы для работы в условиях повышенной влажности и температурных колебаний.

Преимущества

• Готовые болтовые наконечники экономят время монтажа - не требуют самостоятельной установки контактов
• Термоусадка обеспечивает высокую степень защиты от влаги и механических повреждений
• Подходит как для внутреннего, так и для наружного монтажа
• Срок службы 30 лет - долговечность без необходимости замены
• Заземление предусмотрено в комплекте - подключение заземляющего провода выполнено через специальный вывод

Ограничения применения

• Не применяется для кабелей с полиэтиленовой или резиновой изоляцией - только для бумажной
• Не допускается использование на кабелях с сечением менее 150 мм2 или более 240 мм2
• Не предназначен для подземной прокладки или прямой заливки бетоном - только для открытого монтажа
• Требуется соблюдение минимального радиуса изгиба кабеля перед входом в муфту

Примеры использования

• Оконцовка кабеля ААБ-1 от распределительного щита до трансформатора на подстанции
• Подключение кабеля СБ-1 к вводному устройству в цеху с высокой влажностью
• Присоединение четырёхжильного кабеля к двигателю на конвейере в открытом дворе
• Замена старой муфты на участке воздушной ЛЭП с переходом на кабельную линию

Практические советы

• Перед монтажом проверьте, что сечение жил кабеля действительно находится в пределе 150–240 мм2 - даже небольшое отклонение может нарушить герметичность
• Используйте термофен с регулировкой температуры - перегрев вызывает деформацию, недостаточный нагрев - плохую адгезию
• При работе на улице избегайте монтажа во время дождя или при влажности выше 90%
• После сборки обязательно проверьте затяжку болтов наконечников - слабый контакт увеличивает риск нагрева
• Если наконечники не нужны - их можно аккуратно удалить до начала термоусадки, но тогда потребуется установка своих контактов
