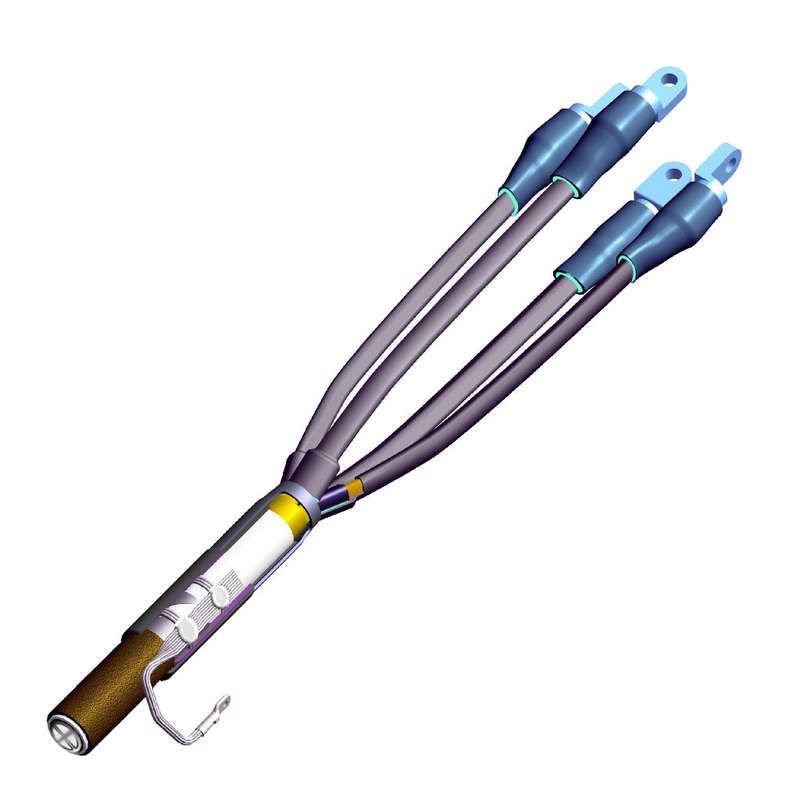

Муфта кабельная концевая универс. 1кВ 4КВНтп-в-150/240 с наконечн. 9014083 Подольск 4kvntpvx150x240 ПЗЭМИ

Муфта кабельная концевая универсальная 1 кВ 4КВНтп-в-150/240 с наконечниками от Подольского ЗЭМИ предназначена для герметичного оконцовывания четырёхжильных силовых кабелей сечением 150–240 мм2 на напряжение до 1 кВ. Устройство обеспечивает надёжную изоляцию и механическую фиксацию проводников, особенно в условиях повышенной влажности или запылённости.

Назначение и область применения

Муфта 4КВНтп-в-150/240 используется для завершения кабельных линий там, где требуется вывод тока на оборудование - например, на распределительные щиты, двигатели, трансформаторы или ящики автоматики. Применяется в промышленных сетях, на объектах ЖКХ, энергообъектах и в системах автоматизации. Особенно эффективна при замене старых муфт или при модернизации существующих кабельных трасс.

Технические характеристики

• Количество жил: 4 - позволяет работать с четырёхжильными кабелями (например, ААШв, АВВГ, ВВГнг-Ls);
• Напряжение: 1 кВ - рассчитана на работу в сетях до 1000 В переменного тока;
• Номинальное сечение кабеля: 150–240 мм2 - совместима с кабелями указанного диапазона; меньшие или большие сечения использовать нельзя;
• Исполнение: термоусадочное - материал уменьшается в размерах при нагреве, плотно облегает кабель и создаёт герметичный корпус;
• Наконечники: уже установлены - исключают необходимость самостоятельной установки контактных элементов.

Совместимость и монтаж

Установка требует предварительной подготовки кабеля: зачистка жил, удаление внешней изоляции и экрана согласно инструкции производителя. После этого муфта одевается на кабель, после чего равномерно прогревается газовой горелкой до полной усадки. Наконечники уже закреплены внутри - достаточно просто зажать их болтовым соединением на оборудовании. Для правильной работы важно соблюдать минимальный радиус изгиба кабеля перед входом в муфту - он должен соответствовать требованиям ГОСТ 31946.

Безопасность и стандарты

Муфта 4КВНтп-в-150/240 изготовлена в соответствии с требованиями ГОСТ 31946 и сертифицирована для применения в электроустановках до 1 кВ. Материалы устойчивы к воздействию масла, бензина и большинству химических сред, встречающихся в промышленной среде. Однако не предназначен для постоянного контакта с открытым пламенем или высокими температурами выше +80 C.

Преимущества

• Заранее смонтированные наконечники снижают время установки и риск ошибок при сборке;
• Термоусадочная технология даёт прочную, долговечную изоляцию без воздушных пузырей;
• Универсальность диапазона сечений (150–240 мм2) позволяет применять одну модель для нескольких типов кабелей;
• Высокая степень защиты от влаги и пыли благодаря плотному прилеганию материала к поверхности кабеля.

Ограничения применения

• Не применяется для кабелей сечением менее 150 мм2 или более 240 мм2 - возможна потеря герметичности или перегрузка материалов;
• Не рекомендовано использование вне помещений без дополнительной защиты от УФ-излучения - материалы не имеют UV-стабилизирующих добавок;
• Не допускается многократное нагревание - повторная усадка повредит внутреннюю структуру и снизит срок службы;
• Не подходит для кабелей с бумажной изоляцией или с металлической оболочкой без экранирования - требуется точное соответствие конструкции кабеля.

Примеры использования

• Оконцовка кабеля ААШв 4×185 перед подключением к частотному преобразователю на насосной станции;
• Завершение кабеля ВВГнг-Ls 4×240 на выходе из распределительного шкафа в цехе;
• Обустройство временного питания оборудования на стройплощадке с использованием кабеля сечением 200 мм2.

Практические советы

• Перед монтажом проверьте фактический диаметр кабеля - даже при подходящем сечении слишком толстый или деформированный кабель может не войти в муфту;
• Используйте только газовую горелку с регулируемым пламенем - фены недостаточно мощны для равномерной усадки;
• После монтажа осмотрите все участки: должны отсутствовать вздутости, трещины или неплотные места;
• Для длительной эксплуатации в сыром месте дополнительно обработайте место входа кабеля в муфту герметиком типа СИЛ-1;
• Храните муфту в оригинальной упаковке, в сухом месте при температуре от –20 до +40 C - переохлаждение делает термоусадочные материалы хрупкими.
