Муфта кабельная концевая универс. 1кВ 4КВНтп-в-70/120 с наконечн. 9014082 Подольск 4kvntpvx070x120 ПЗЭМИ

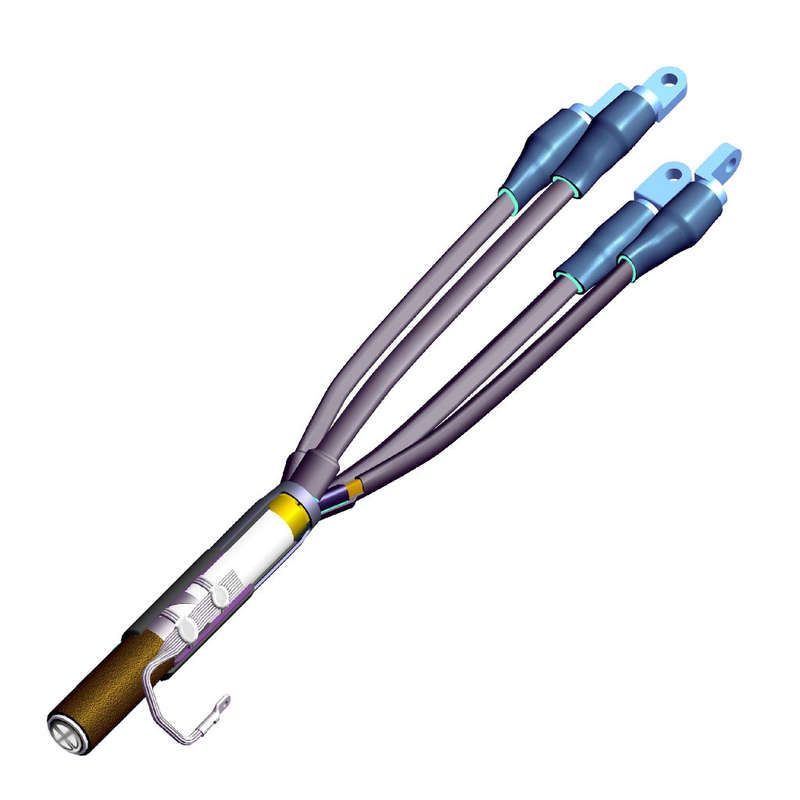

Муфта кабельная концевая универсальная 1 кВ 4КВНтп-В (70-120) с наконечниками от Подольского ЗЭМИ предназначена для надёжного оконцевания четырёхжильных кабелей с бумажной изоляцией на напряжение до 1 кВ. Устройство обеспечивает герметичную изоляцию и механическую фиксацию жил с помощью термоусадочных элементов, что делает его подходящим как для внутрипомещенческого, так и для наружного монтажа.

Назначение и область применения

Муфта 4КВНтп-В (70-120) используется для завершения кабельных линий - то есть создаёт безопасный выход проводника из кабеля в точках подключения к оборудованию, распределительным устройствам или трансформаторам. Применяется там, где требуется высокая степень защиты от внешних воздействий и долговременная надёжность.

• Подходит для кабелей с бумажной пропитанной изоляцией: АСБ, СБ, ААШв, АШв, АБ и аналогичных типов.
• Работает в условиях внутренней и наружной установки - в том числе на опорах, в колодцах, на стендах оборудования.
• Не рекомендовано применение в средах с постоянным контактом с маслом, растворителями или агрессивными химическими веществами.

Технические характеристики

• Количество жил: 4 - позволяет работать с четырёхжильными кабелями (три фазы + PE/N).
• Напряжение: 1 кВ - рассчитана на работу в сетях до 1000 В переменного тока частотой 50 Гц.
• Сечение кабеля: 70–120 мм2 - совместима с кабелями этого диапазона; меньшие или большие сечения использовать нельзя.
• Исполнение: термоусадочное - материал сужается при нагреве, плотно облегая кабель и образуя герметичную изоляцию.
• Вес упаковки: 2,1 кг.
• Размеры упаковки: 1000 × 130 × 140 мм.

Совместимость и монтаж

Муфта 4КВНтп-В (70-120) поставляется с готовыми наконечниками и болтовыми соединениями - это исключает необходимость самостоятельного подбора клемм.

• Наконечники: совместимы как с медными, так и с алюминиевыми жилами - благодаря специальному покрытию и форме.
• Заземление: крепится методом пайки - требует наличия паяльника и припоя при сборке.
• Процедура монтажа:
  1. Защитить кабель от повреждений при зачистке.
  2. Нагреть термоусадочные трубки равномерно газовой горелкой (не пламенем открытого огня).
  3. Затянуть болты наконечников с учётом усилия - головки срываются при достижении нужного момента.
  4. Обеспечить целостность изоляционного слоя после усадки.
• Посадочный диаметр: соответствует кабелям сечением 70–120 мм2 - проверьте внешний диаметр кабеля перед установкой.

Безопасность и стандарты

Муфта 4КВНтп-В (70-120) изготовлена в соответствии с требованиями к изолирующим системам для кабелей до 1 кВ. Соответствует нормам безопасности для электроустановок напряжением до 1000 В. Наличие сертификатов подтверждается документацией производителя - см. паспорт изделия.

Преимущества

• Высокая герметичность - термоусадка предотвращает попадание влаги, пыли и коррозии.
• Универсальность - один комплект работает с несколькими типами кабелей и металлами жил.
• Стандартная комплектация - всё необходимое уже в наличии: наконечники, болты, термотрубки, элементы заземления.
• Простота монтажа - не требуются сложные инструменты, кроме газовой горелки и паяльника.

Ограничения применения

• Не допускается использование с кабелями сечением менее 70 мм2 или более 120 мм2 - риск перегрева или плохой герметизации.
• Не предназначен для работы в условиях длительного прямого UV-излучения - при наружном монтаже необходимо дополнительно закрывать муфтой или кожухом.
• Требует температурного режима при монтаже: минимум +5C окружающей среды - при холоде термоусадка может деформироваться неравномерно.
• Не подходит для кабелей с полиэтиленовой или XLPE изоляцией - только с бумажной пропитанной.

Примеры использования

• Оконцовка силового кабеля АСБ-1 на входе в распределительный щит.
• Подключение кабеля СБГ-1 к трансформатору на воздушной ЛЭП.
• Формирование вывода кабеля ААШв-1 на промышленном конвейере.
• Монтаж в кабельных колодцах и камерах подстанций.

Практические советы

• Перед монтажом обязательно сверьте фактический диаметр кабеля с заявленным диапазоном - даже небольшая разница может нарушить герметичность.
• При работе с алюминием используйте антикоррозийную пасту между жилой и наконечником - продлит срок службы соединения.
• Не экономьте на времени прогрева - недостаточно прогретые участки термоусадки будут иметь микротрещины и протечки.
• Храните муфту в сухом месте при температуре от –10C до +30C - переохлаждённый продукт труднее монтировать.
• Проверяйте наличие всех деталей перед началом работы - особенно важно наличие болтов с срываемыми головками и элементов заземления.
