Муфта кабельная соединительная 1кВ 4Стп-в-150/240 с гильзами 9014259 Подольск 4stpvx150x240 ПЗЭМИ

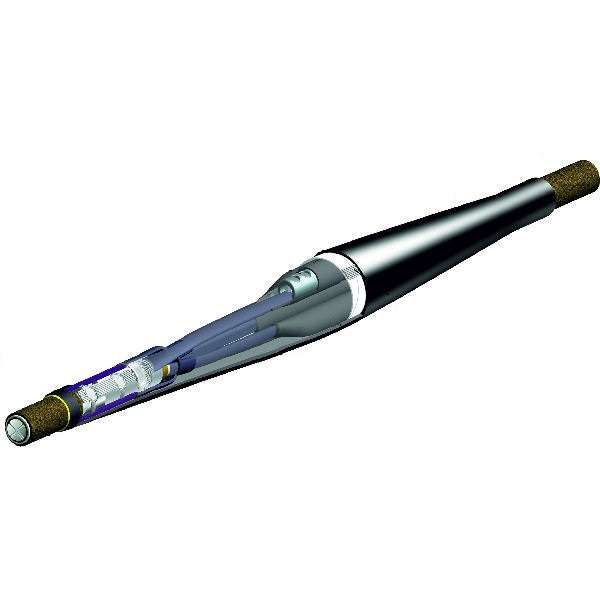

Муфта кабельная соединительная 1 кВ 4 стержня в гильзах 150/240 от Подольского ЗЭМИ предназначена для надёжного соединения силовых кабелей с бумажной или пластмассовой изоляцией на напряжение до 1 кВ. Исполнение термоусадочное обеспечивает герметичность и механическую прочность без необходимости заливки компаундом. Артикул 4stpvx150x240 подходит для монтажа в условиях повышенной влажности и на улице.

Назначение и область применения

Муфта используется для соединения двух участков кабеля сечением 150–240 мм2, когда требуется сохранить электрическую целостность и защиту от внешней среды. Применяется в распределительных сетях 0,6/1 кВ: на подземных кабельных линиях, в кабельных каналах, траншеях, камерах, на промышленных объектах и в энергообъектах. Подходит для кабелей с бумажной пропитанной изоляцией (например, ААШв, АСБ) и с полиэтиленовой или ПВХ изоляцией (например, ВВГ, НГ-LS).

Технические характеристики

• Номинальное напряжение: 0,6/1 (1,2) кВ - рассчитана на работу в сетях с максимальным рабочим напряжением 1,2 кВ;
• Количество жил: 4 - позволяет соединять трёхфазный кабель с заземляющим проводником;
• Сечение проводника: 150–240 мм2 - оптимальна для крупногабаритных силовых кабелей;
• Исполнение: термоусадочное - сборка осуществляется путём равномерного нагрева специальных трубок, которые плотно облегают кабель;
• Совместимость с изоляцией: да - работает с кабелями как на бумажной, так и на пластмассовой изоляции.

Совместимость и монтаж

Муфта 4stpvx150x240 совместима с кабелями, имеющими металлическую оболочку (алюминиевую или свинцовую) и экранирующие слои. Для монтажа необходимы:

• Устройство для термоусадки (газовая горелка или фен с регулируемой температурой);
• Инструменты для зачистки жил и оболочки кабеля;
• Рукавицы и средства защиты - при работе с открытым пламенем.

Не требует заполнения компаундом, что снижает время установки и исключает риск утечки. Перед монтажом важно проверить соответствие сечения кабеля указанному диапазону - использование с меньшим или большим сечением недопустимо.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 31983-2012 и МЭК 60502-2 для соединительных муфт низкого напряжения. Конструкция обеспечивает электрическую изоляцию, предотвращает пробои и перегрев. Установка должна выполняться в соответствии с правилами устройства электроустановок (ПУЭ).

Преимущества

• Высокая степень герметизации благодаря термоусадке - защищает от влаги, пыли и химических воздействий;
• Отсутствие жидких компаундов - проще и быстрее монтаж, меньше рисков при обслуживании;
• Стабильная работа при колебаниях температуры - от –40C до +80C;
• Механическая прочность - выдерживает нагрузки при прокладке в траншее и вблизи дорог;
• Совместимость с двумя типами изоляции - универсальность для ремонта старых и новых кабельных линий.

Ограничения применения

• Не применяется для кабелей с номинальным сечением менее 150 мм2 или более 240 мм2 - возможен перегрев или потеря герметичности;
• Не рекомендуется использовать в местах постоянного погружения в воду - хотя IP-защита высока, длительное пребывание под водой может нарушить изоляцию;
• Требуется точный контроль температуры при усадке - перегрев повредит материал, недогрев - оставит воздушные пузыри;
• Не предназначен для соединения медных и алюминиевых жил - необходимо применять переходные муфты.

Примеры использования

• Замена повреждённого участка кабеля АСБ 3×150+1×70 в подземной линии электроснабжения жилого массива;
• Соединение кабелей ВВГнг 3×240+1×120 на промышленном конвейере с частыми вибрациями;
• Ремонт кабельной линии в кабельной камере тепловой станции, где важна долговечность и отсутствие текучих материалов.

Практические советы

• Перед монтажом обязательно протестируйте кабели на сопротивление изоляции - дефекты лучше исправить до установки муфты;
• При работе в сыром помещении или на улице используйте защитную одежду и сухие инструменты - влага снижает эффективность термоусадки;
• Проверьте наличие всех элементов в комплекте: три термоусадочные трубки, два внутренних гильзы, набор изоляционных лент, инструкция - отсутствие одного элемента делает монтаж невозможным;
• После монтажа проведите визуальный осмотр: поверхность должна быть ровной, без вздутий, трещин и непроклеенных участков;
• Для удобства хранения храните муфту в оригинальной упаковке, в сухом месте при температуре от +5C до +30C.
