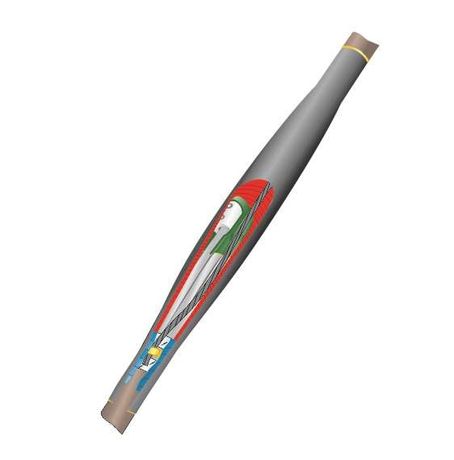

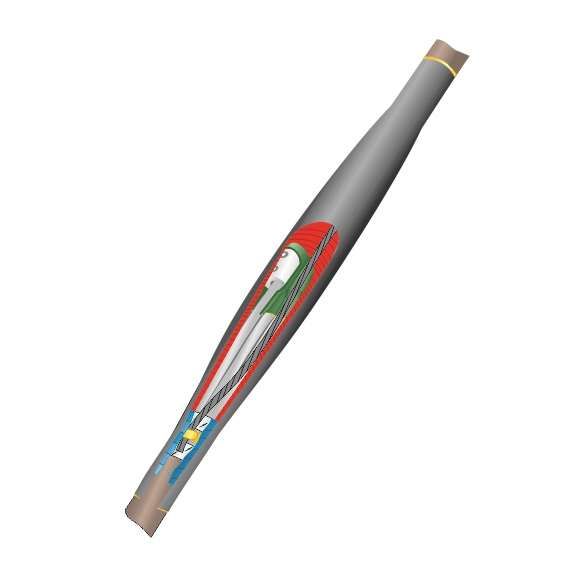

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)-3х(150-240) с болтовыми соединителями Нева-Транс Комплект 22010042 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-3х(150-240) с болтовыми соединителями комплект от Нева-Транс Комплект обеспечивает надёжное и герметичное соединение трёхжильных кабелей сечением 150–240 мм2, предназначенных для работы под напряжением до 1 кВ. Устройство рассчитано на установку в условиях повышенной влажности и низких температур, что делает его подходящим для и подземных кабельных сетей.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-3х(150-240) с болтовыми соединителями комплект используется для создания ответвленных или прямых соединений между двумя участками трёхжильного силового кабеля с пластмассовой изоляцией и металлической броней. Применяется там, где требуется долговременная герметизация и механическая прочность - в том числе при прокладке в грунте, тоннелях, каналах, коллекторах и камерах. Подходит для энергообъектов, ЖКХ, промышленных объектов, транспорта и коммунальных систем.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 150 мм2, 185 мм2, 240 мм2
• Количество жил: 3
• Тип изоляции кабеля: пластмассовая
• Тип защиты: термоусаживаемая, с клеевым слоем
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Защита корпуса: IP67 (полностью защищён от пыли и временного погружения в воду)
• Метод сборки: термоусаживание с использованием горелки или фена
• Заземление: через пружины постоянного давления и терки к бронелентам
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима исключительно с кабелями, имеющими аналогичные параметры: трёхжильные, с пластмассовой изоляцией, с бронированием, сечением 150–240 мм2. Для правильной установки необходимо соблюдать порядок подготовки кабелей:

• Обрезать внешнюю оболочку и броню точно по размерам, указанным в инструкции;
• Освободить жилы от изоляции на требуемой длине для контакта с болтовыми соединителями;
• Подготовить поверхность брони для крепления заземления;
• Надеть все элементы муфты в порядке сборки перед нагревом;
• Равномерно прогреть термоусаживающие трубки с помощью газовой горелки или фена до плотного прилегания;
• Не допускать перегрева - это повреждает материал и снижает герметичность.

Болтовые соединители уже установлены внутри муфты - достаточно затянуть их моментом, рекомендованным производителем. Каждый этап монтажа контролируется по меткам на усадочных элементах.

Безопасность и стандарты

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-3х(150-240) с болтовыми соединителями комплект прошла государственные испытания и имеет официальный сертификат соответствия Госстандарта России. Соответствует нормам безопасности для кабельных соединений в электроустановках до 1 кВ. Конструкция выполнена из экологически безопасных материалов, не выделяющих токсичных веществ при работе или возгорании.

Преимущества

• Высокая степень герметизации благодаря клеевому слою и термоусадке - предотвращает попадание влаги даже при длительном воздействии;
• Широкий диапазон рабочих температур позволяет использовать в суровых климатических условиях;
• Автоматическое крепление заземления через пружины - исключает необходимость сварки или дополнительных клемм;
• Готовый комплект - всё необходимое в одной упаковке, минимизирует риск потери деталей;
• Надёжность, проверенная в реальных условиях эксплуатации в подземных и подводных сетях.

Ограничения применения

• Не кабели с бумажной изоляцией, маслонаполненной конструкцией или алюминиевой жилой - только медные жилы с пластмассовой изоляцией;
• Не допускается использование вне указанного диапазона сечений (меньше 150 или больше 240 мм2);
• Требуется источник тепла (газовая горелка или фен) - невозможна установка без них;
• Не следует применять в местах с постоянным механическим воздействием (например, рядом с движущимися механизмами) без дополнительной защиты;
• Не рекомендуется многократное вскрытие после монтажа - восстановление герметичности невозможно.

Примеры использования

• Соединение кабелей питания на подземной распределительной подстанции;
• Ремонт поврежденного участка кабельной линии в городском канале;
• Добавление ответвления к сети освещения в тоннеле метро;
• Монтаж в кабельных коллекторах промышленного предприятия с высокой влажностью;
• Замена старого соединения в холодном регионе (Сибирь, Дальний Восток).

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы замерить диаметр жилы;
• При работе в сыром месте протрите кабель насухо перед установкой муфты - лишняя влага снижает качество адгезии клея;
• Не экономьте время на равномерном прогреве - недогретые места становятся точками утечки;
• Храните муфту в оригинальной упаковке, в сухом помещении при t = +5…+30 C - влияние холода и света может изменить свойства материала;
• Держите под рукой запасные терки и пружины - они легко выходят из строя при неверной установке.
