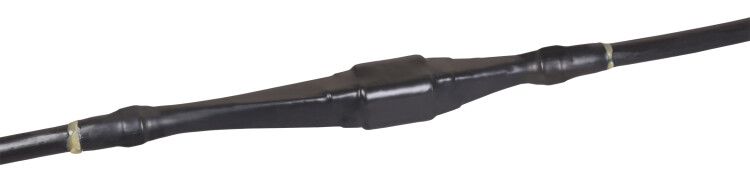

Муфта соединительная ПСттбэ 4х150/240 с гильзами; ППД ПВХ/СПЭ изоляция 1кВ ИЭК UZM-XLBS1-VN4-150240SZ IEK

Муфта кабельная соединительная ПСттбэ 4х150/240 с гильзами ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для надёжного соединения четырёхжильных силовых кабелей с пластмассовой изоляцией в и других защищённых средах. Благодаря термоусаживаемой конструкции и комплекту заземления, эта муфта обеспечивает герметичность, механическую прочность и долгий срок службы - до 30 лет.

Назначение и область применения

Муфта кабельная соединительная ПСттбэ 4х150/240 используется для соединения силовых кабелей с ПВХ или СПЭ изоляцией, имеющих броню или концентрическое экранирование. Подходит для работы в условиях повышенной влажности, подземной прокладки в каналах, трубах и грунте. Применяется в энергообъектах, промышленных объектах, ЖКХ, где требуется надёжное соединение кабелей сечением 150–240 мм2 на рабочее напряжение до 1 кВ.

Технические характеристики

• Номинальное напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 4
• Номинальное сечение проводника: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Тип наконечников: винтовые / болтовые гильзы
• Экранирование: концентрическое, с заземлением через роликовый пружинный контакт
• Материал корпуса: полимер термоусаживаемый, безгалогеновый
• Цвет: черный
• Срок службы: 30 лет
• Совместимость с кабелями: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и аналоги

Совместимость и монтаж

Муфта совместима исключительно с кабелями, указанными в спецификации. Для монтажа применяется метод термоусадки - нагрев фрагментов муфты теплогенератором до равномерной усадки. Установка требует соблюдения температурного режима и времени прогрева. Обязательна предварительная подготовка кабеля: удаление внешних слоёв, выравнивание поверхности, проверка целостности жил. Каждая часть муфты имеет цветовые метки для правильной ориентации. Комплектация включает заземление с роликовым пружинным контактом - он автоматически замыкает экран при усадке.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0. Безгалогеновая оболочка снижает риск образования токсичных газов при перегреве. Конструкция обеспечивает высокую степень защиты IP67 после усадки - полностью герметична против пыли и временного погружения в воду. Напряжение 1 кВ позволяет использовать её в сетях низкого напряжения, но не допускает применение выше указанного значения.

Преимущества

• Высокая механическая прочность благодаря термоусадке и плотному прилеганию к кабелю
• Устойчивость к влаге, химическим воздействиям и перепадам температур
• Автоматическое заземление экрана через пружинный контакт - не требует дополнительных работ
• Долгий срок службы - 30 лет при соблюдении условий эксплуатации
• Не содержит галогенов - безопаснее при возгорании
• Поддерживает работу с кабелями различных типов, включая экранированные модели

Ограничения применения

• Не кабели с масляной или бумажной изоляцией - только ПВХ/СПЭ
• Запрещено использование вне закрытых каналов, труб или грунта - не рассчитана на открытую прокладку
• Работает только с кабелями сечением 150–240 мм2; меньшие или большие сечения недопустимы
• Требуется наличие оборудования для термоусадки - обычный фен не подойдёт
• Не рекомендовано для мест с частыми вибрациями или ударными нагрузками без дополнительной защиты

Примеры использования

• Соединение двух участков кабеля АВБбШв-1 в подземном коллекторе коммунальной сети
• Обход поврежденного участка кабеля ВВГЭ на промышленном конвейере
• Переход между распределительным щитом и насосной станцией с использованием кабеля АВВГЭ
• Ремонт трассы освещения в тоннеле с кабелем ПвВГЭ

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля с заявленным диапазоном 150–240 мм2 - даже небольшое отклонение может нарушить герметичность
• Проверьте целостность экранирующей ленты перед сборкой - повреждённый экран снижает эффективность заземления
• Используйте только сертифицированный теплогенератор - некорректный нагрев вызывает деформацию или неплотную усадку
• После монтажа проведите контрольное опробование: проверьте сопротивление изоляции и заземления
• Храните муфту в сухом месте, избегая прямого UV-излучения - материал чувствителен к длительному свету
• Артикул uzm-xlbs1-vn4-150240sz всегда указывается на упаковке - используйте его при заказе запчастей или сравнении с другими изделиями IEK
