Муфта кабельная соединительная 1кВ ПСТ(тк) 4х(150-240мм) с болтовыми соединителями Нева-Транс Комплект 22010016 Нева Транс

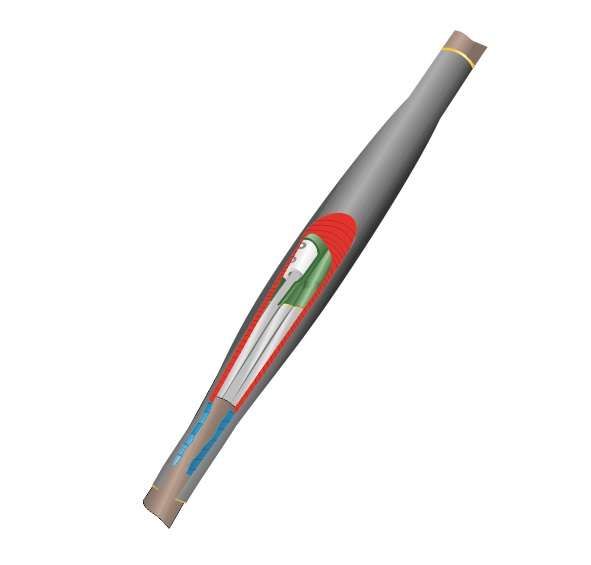

Муфта кабельная соединительная 1 кВ ПСТ(тк) 4х(150–240 мм) с болтовыми соединителями от Нева-Транс (арт. 22010016) предназначена для надёжного соединения четырёхжильных кабелей с пластмассовой изоляцией и сечением 150, 185 или 240 мм2. Устройство работает в условиях повышенной влажности и низких температур, устанавливается прямо в земле или кабельных сооружениях.

Назначение и область применения

Муфта используется для создания герметичного и механически прочного соединения между двумя участками кабеля с напряжением до 1 кВ. Подходит для прокладки в грунте, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Применяется в энергообъектах, промышленных установках, системах освещения, транспортировке электроэнергии на объектах ЖКХ и коммунальном хозяйстве.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Число жил: 4
• Сечение кабеля: 150, 185, 240 мм2
• Тип изоляции кабеля: пластмассовая, без брони
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Тип соединения: болтовые контакты внутри корпуса
• Защита: термоусаживаемый кожух с клеевым слоем
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима только с кабелями одинакового типа и сечения - 150, 185 или 240 мм2, с пластмассовой изоляцией и без металлической брони. Для монтажа требуется:

• Горелка или высокотемпературный фен для равномерного нагрева термоусаживающихся элементов;
• Подготовка концов кабелей: зачистка изоляции, удаление экрана, подготовка жил под болтовые соединители;
• Правильно расположить все компоненты муфты согласно инструкции перед прогревом;
• Не допускать попадания воды, грязи или пыли внутрь во время сборки.

Запрещено использовать муфту на кабелях с бумажной, маслонаполненной или бронированной конструкцией.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и спецификациям ТУ Нева-Транс. Конструкция обеспечивает электробезопасность, предотвращает пробой изоляции и исключает риск возгорания при нормальной эксплуатации.

Преимущества

• Высокая степень защиты IP67 благодаря термоусаживаемому кожуху с клеевым слоем - полностью герметична даже при постоянном контакте с влагой;
• Устойчивость к перепадам температур - сохраняет целостность при минус 50 C и выше +50 C;
• Нет необходимости в сварке или пайке - соединение выполняется болтовыми контактами, что снижает вероятность ошибки;
• Экологически безопасный материал - не содержит токсичных веществ, не выделяет вредных паров при работе;
• Долгий срок службы - рассчитана на десятки лет работы в агрессивных условиях.

Ограничения применения

• Не применяется для кабелей с броней, металлической оболочкой или бумажной изоляцией;
• Не рекомендовано использование вне указанного температурного диапазона - при более низких температурах возможна хрупкость материала;
• Требуется точное соблюдение технологии монтажа; неквалифицированный монтаж может привести к потере герметичности;
• Не предназначен для временного или периодического подключения - только для постоянного соединения.

Примеры использования

• Соединение кабелей питания на подземной распределительной подстанции;
• Ремонт поврежденного участка кабельной линии в городском кабельном канале;
• Обустройство ответвлений в теплотрассах или промышленных цехах с высокой влажностью;
• Прокладка сети на территории северных регионов, где требуются устойчивые решения к холоду и влаге.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 150, 185 или 240 мм2, другие значения не подходят;
• При использовании горелки двигайтесь медленно, чтобы равномерно прогреть весь кожух - неравномерный нагрев вызывает деформацию;
• Убедитесь, что поверхность кабеля сухая и чистая перед установкой - влага под кожухом приведёт к коррозии контактов;
• Проверьте плотность прилегания всех элементов после остывания - щели или вздутости указывают на ошибку монтажа;
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие extremes влияет на адгезию клея.
