Муфта соединительная 4ПСТ(б)-1-70/120-Б с болт. наконечниками | 57798 КВТ

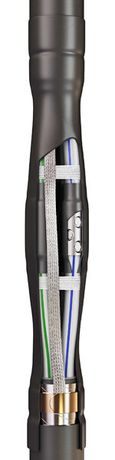

Муфта кабельная соединительная 1 кВ 4ПСТ(б)-1-70/120-Б от КВТ предназначена для надёжного и герметичного соединения четырёхжильных силовых кабелей с пластиковой или бумажной изоляцией и бронёй, рассчитана на работу при напряжении до 1 кВ. Муфта выполнена в термоусадочном исполнении, что обеспечивает прочную механическую и электроизоляционную связь без необходимости сварки или пайки.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 4ПСТ(б)-1-70/120-Б применяется для соединения кабелей с бронёй и без неё, работающих на напряжение до 1 кВ. Подходит для кабелей с изоляцией из ПВХ, СПЭ, ЭПР, таких как АВБбШв, ПвБбШв, ВВГ, ПвВГ, NYM, NYY, РПГ и других аналогичных типов. Устройство особенно эффективно в условиях повышенной влажности, перепадов температур и открытой прокладке - например, на трансформаторных подстанциях, в распределительных щитах, на участках трасс с высокой нагрузкой.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Сечение жил: до 120 мм2
• Количество жил: 4
• Тип монтажа: термоусадка
• Материал корпуса: негорючий термопластик
• Состав: без галогенов (HF-Free)
• Диапазон рабочих температур: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Соответствие: ГОСТ 34839-2022

Совместимость и монтаж

Муфта совместима с кабелями, имеющими металлическую броню (стальную или алюминиевую) - в этом случае в названии указано "(б)". Для кабелей без брони также допускается применение, однако требуется проверить соответствие внешнего диаметра кабеля посадочному профилю муфты. Монтаж выполняется с помощью пропановой горелки ПГ (например, КВТ): равномерный нагрев вызывает усадку всех элементов, плотно облегая кабель.

Комплектация включает:

• Термоусаживаемый кожух с внутренним слоем термоплавкого клея - создаёт герметичную изоляцию;
• Соединительные манжеты с клеевым слоем - обеспечивают изоляцию между жилами;
• Болтовые наконечники - позволяют выполнять соединение без опрессовки;
• Роликовые пружины постоянного давления - для заземления брони (не требуют пайки);
• Заземление брони: базовый комплект работает с любыми видами брони, но для гарантированной защиты рекомендовано использование дополнительного «Комплекта заземления КМПБ».

Необходимый инструмент: горелка ПГ, набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

Муфта сертифицирована по ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не содержат галогенов - при возгорании не выделяются токсичные пары хлора или фтора, что повышает безопасность в закрытых помещениях и тоннелях. Температурный режим работы (-50…+50 C) гарантирует сохранение целостности даже в суровых климатических условиях.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею внутри всех элементов - исключает попадание влаги и пыли;
• Универсальная комплектация: можно использовать как болтовые, так и опрессовочные соединители;
• Непаянная система заземления брони снижает время монтажа и риск некачественного контакта;
• Негорючий материал корпуса увеличивает пожаробезопасность;
• Отсутствие галогенов делает продукт экологически безопасным и подходящим для помещений с людьми;
• Устойчивость к перепадам температур - подходит для холодных регионов и подземной прокладки.

Ограничения применения

• Не для кабелей с напряжением выше 1 кВ - превышение может привести к пробою изоляции;
• Не предназначен для кабелей с маслонаполненной изоляцией или другими специализированными типами;
• Требуется точное соблюдение технологии монтажа: недостаточный прогрев - плохая усадка; перегрев - деформация материала;
• Для кабелей с броней обязательна установка заземляющего комплекта - без него возможен выход из строя системы заземления;
• Не следует использовать в средах с воздействием растворителей, кислот или агрессивных химикатов - материал не устойчив к таким веществам.

Примеры использования

• Соединение кабелей АВБбШв на входе в цеховое оборудование;
• Обход поврежденного участка кабельной линии в подвале многоквартирного дома;
• Подключение питания к насосной станции с кабелем ПвБбШв;
• Ремонт воздушно-кабельной линии в районе с частыми осадками и заморозками;
• Монтаж в распределительных пунктах на объектах ЖКХ, где важна долговечность и безопасность.

Практические советы

• Перед монтажом обязательно удалите все острые кромки брони - они могут повредить термоусадочные элементы;
• Проверьте, чтобы диаметр кабеля соответствовал заявленному диапазону - слишком крупный кабель не войдет, слишком маленький - не будет плотно прилегать;
• При работе с бронированной версией всегда используйте «Комплект заземления КМПБ» - он обеспечивает надёжный контакт с бронелентами;
• Нагревайте муфту медленно, начиная с центра и двигаясь к краям - это предотвращает образование пузырей воздуха;
• Храните муфту в сухом месте при комнатной температуре - длительное воздействие влаги перед монтажом может снизить качество адгезии клея.
