Муфта переходная 4ПКТп(б) (СИП) -1- 70/150-Б с болт. наконечниками | 69091 КВТ

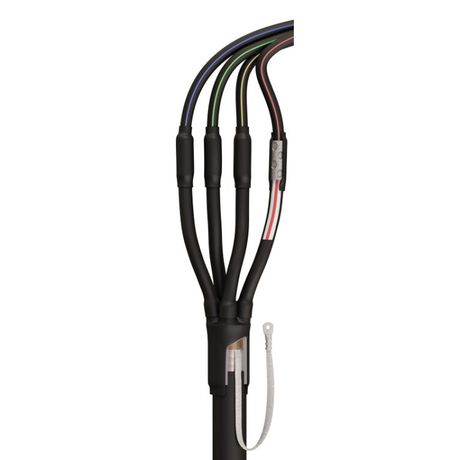

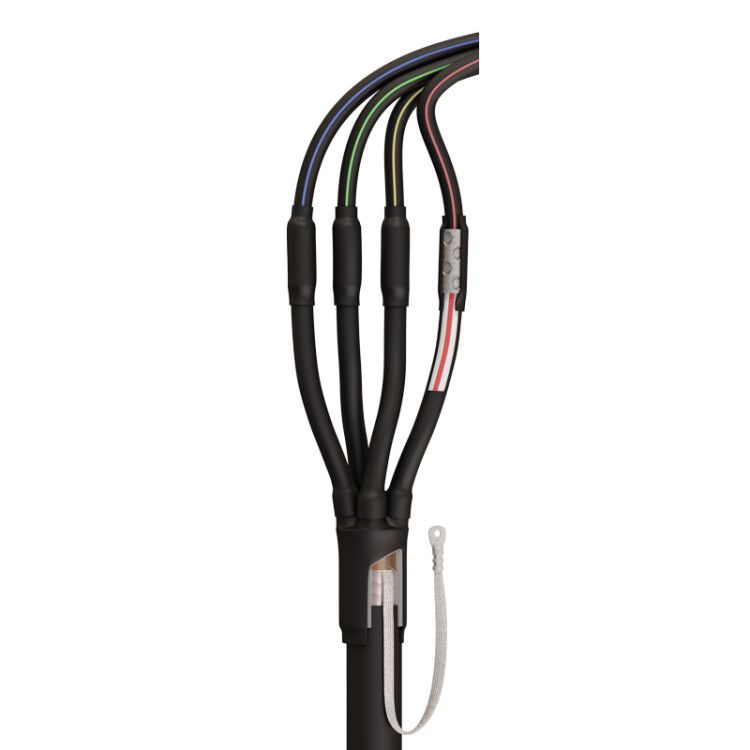

Муфта кабельная переходная 1 кВ 4ПКТп(б) (СИП)-1-70/150-Б с болтовыми наконечниками от КВТ предназначена для надёжного соединения четырёхжильных силовых кабелей и самонесущего изолированного провода СИП-2 с сечением 70–150 мм2. Применяется как внутри помещений, так и на открытом воздухе, особенно там, где важна герметичность и долговечность соединения.

Назначение и область применения

Муфта 4ПКТп(б) (СИП)-1-70/150-Б используется для создания ответвления или соединения между:

• четырёхжильными кабелями с ПВХ или СПЭ изоляцией - такие как АВВГ, ВБбШв, NYM, ПвБбШв;
• самонесущими изолированными проводами СИП-2;
• кабелями с металлической броней и без неё.

Подходит для монтажа в распределительных щитах, на опорах ЛЭП, в траншее, коллекторах и других условиях, требующих защиты от влаги и механических воздействий. Универсальность позволяет использовать её как для внутреннего, так и для наружного исполнения.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Рабочее сечение кабеля: 70–150 мм2
• Тип монтажа: термоусадка
• Исполнение: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Герметизация: за счёт термоплавкого клея внутри компонентов
• Заземление брони: непаянная система с пружинным контактом и плоским медным проводом
• Состав материалов: HF (halogen-free) - без галогенов

Совместимость и монтаж

Муфта совместима с кабелями и проводами, имеющими внешний диаметр, соответствующий сечению 70–150 мм2. Перед монтажом необходимо удалить внешнюю оболочку и броню (при наличии), подготовить жилы и закрепить их через болтовые наконечники, входящие в комплект.

Процесс сборки:

1. Надеть термоусаживаемую трубку на один из кабелей до места соединения.
2. Подготовить жилы: зачистить, запрессовать болтовые наконечники.
3. Соединить жилы попарно, затянуть болты моментом, указанным в инструкции.
4. Надвинуть центральный элемент муфты на место соединения.
5. Нагреть термоусаживающие компоненты феном равномерно до плотного облегания поверхности.
6. При наличии брони - закрепить заземляющий провод пружиной к броневой ленте.

Не допускается использование открытого пламени для нагрева - применяйте только термофен с регулировкой температуры.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют едких паров. Негорючесть материала снижает риск распространения пламени. Температурный диапазон –50…+50 C гарантирует работу в суровых климатических условиях, включая Арктику и Центральную Азию.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею - исключает попадание влаги даже при длительном контакте с почвой или водой.
• Непаянная система заземления брони повышает скорость монтажа и отказоустойчивость соединения.
• UV-стойкая оболочка предохраняет изделие от старения под прямыми солнечными лучами.
• Удобство монтажа - все компоненты собраны в одном наборе, не требуется дополнительных расходников.
• Совместимость с широким спектром типов кабелей - заменяет несколько моделей муфт.

Ограничения применения

• Не предназначен для работы при напряжении выше 1 кВ - применение на высоковольтных участках недопустимо.
• Не рекомендовано использование в местах с частыми ударными нагрузками без дополнительной механической защиты (например, в проездах или рядом с дорогами).
• Требуется точное соответствие сечения кабеля 70–150 мм2; меньшие или большие значения нарушают герметизацию и прочность соединения.
• Не следует перегревать материал свыше 120 C во время термоусадки - возможна деформация или потеря эластичности.

Примеры использования

• Соединение СИП-2 с кабелем АВВГ на столбе воздушной линии электропередачи.
• Переход от кабеля ВБбШв к распределительному шкафу в подвале многоэтажного дома.
• Обустройство ответвления от основного кабеля ПвБбШв к насосной станции на дачном участке.
• Ремонт поврежденного участка кабеля NYM в трассе подземной канализации.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно подходить под заявленный интервал 70–150 мм2. Отклонение более чем +-10% может вызвать протечки.
• Используйте термофен с контролируемой температурой и равномерным потоком тепла - начинайте нагрев с середины муфты, двигаясь к краям.
• При работе с бронированными кабелями обязательно используйте заземляющую пружину и плоский провод - игнорирование этого шага делает соединение опасным.
• Храните муфту в сухом месте при температуре от –20 до +30 C - переохлаждение перед монтажом может сделать термопласт хрупким.
• На объектах с повышенной влажностью дополнительно обработайте торцы муфты герметиком на основе силикона - хотя она уже герметична, это продлит срок службы.
