Муфта переходная 4ПКТп(б) (СИП) -1- 25/50-Б с болт. наконечниками | 68066 КВТ

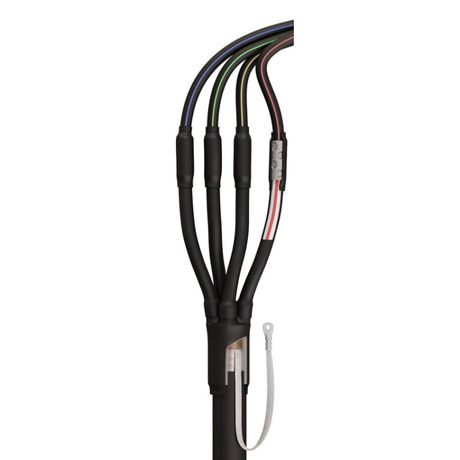

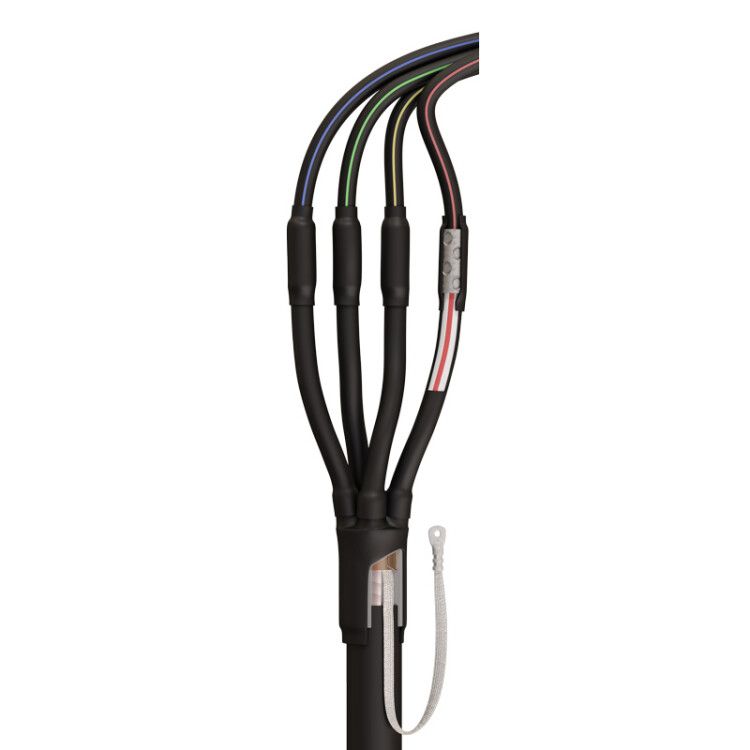

Муфта кабельная переходная 4ПКТп(б) (СИП)-1-25/50-Б с болтовыми наконечниками от КВТ предназначена для надёжного соединения четырёхжильных силовых кабелей с изоляцией из ПВХ или СПЭ и самонесущего изолированного провода СИП-2, рассчитана на работу при напряжении до 1 кВ. Благодаря термоусадке и герметичному клею, изделие обеспечивает долговечную изоляцию даже в условиях открытой прокладки.

Назначение и область применения

Муфта 4ПКТп(б) (СИП)-1-25/50-Б применяется для соединения кабелей и проводов с рабочим напряжением до 1 кВ. Подходит для работы с:

• кабелями с пластмассовой изоляцией: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп;
• самонесущими изолированными проводами СИП-2;
• кабелями с металлической броней и без неё.

Изделие можно использовать как для внутреннего, так и для наружного монтажа — в том числе на опорах ЛЭП, в распределительных щитах, на столбах и в траншеях. Универсальность позволяет применять 4ПКТп(б) (СИП)-1-25/50-Б в сетях ЖКХ, промышленных объектах и энергообъектах.

Технические характеристики

• Количество жил: 4
• Номинальное поперечное сечение: 25–50 мм² — подходит для кабелей средней мощности
• Номинальное напряжение: 1 кВ
• Тип монтажа: термоусадка — требует нагрева феном до равномерной усадки
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Рабочий температурный диапазон: от –50 °C до +50 °C — выдерживает суровый климат
• Комплектация: болтовые наконечники, термоусаживаемые элементы, термоплавкий клей, заземляющий провод и пружина для брони
• Стандарт: ТУ 3599-006-97284872-2006, соответствует ГОСТ 34839-2022
• Галоген-free: материалы не содержат хлора и других галогенов — безопасны при горении

Совместимость и монтаж

Муфта 4ПКТп(б) (СИП)-1-25/50-Б совместима с кабелями и проводами, указанными в описании. Для монтажа требуется:

• тепловая пушка (термофен) для равномерного прогрева термоусаживаемых трубок;
• инструмент для зачистки жил и затяжки болтовых соединений;
• для кабелей с бронью — подготовить место для крепления заземляющего провода.

Процедура монтажа: зачищается изоляция, жилы соединяются через болтовые наконечники, затем надеваются все компоненты муфты и последовательно прогреваются. Термоплавкий клей заполняет микрозазоры, образуя герметичный слой. Присутствие пружины и плоского заземляющего провода позволяет легко закрепить заземление на броневой ленте без пайки.

Безопасность и стандарты

Муфта 4ПКТп(б) (СИП)-1-25/50-Б изготовлена по ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные компоненты не содержат галогенов — при возгорании не выделяют токсичных паров. Негорючий материал корпуса снижает риск распространения пламени. Температурный диапазон –50…+50 °C гарантирует сохранение механических и электроизоляционных свойств в экстремальных условиях.

Преимущества

• Герметизация достигается за счёт термоплавкого клея — не требует дополнительной проклейки или герметиков.
• Заземление брони выполнено без пайки — экономит время и исключает риск перегрева при монтаже.
• Устойчивость к УФ-излучению и осадкам — подходит для открытой прокладки без кожуха.
• Универсальный комплект — один тип муфты работает с кабелями и СИП-2, что упрощает складской учёт.
• Высокая прочность изоляции после усадки — предотвращает пробои и замыкания.

Ограничения применения

• Не предназначен для кабелей с напряжением выше 1 кВ — использование на более высоких напряжениях недопустимо.
• Не рекомендуется для многожильных кабелей с сечением менее 25 мм² — возможна плохая фиксация жил в болтовых наконечниках.
• Требуется точный контроль температуры при термоусадке — перегрев может повредить изоляцию, недостаточный прогрев — оставить негерметичными участки.
• Не подходит для монтажа в постоянно подводных или подземных зонах с постоянным контактом с водой — хотя IP-защита есть, но не указан уровень защиты от длительного погружения.

Примеры использования

• Соединение двух участков кабеля (А)ВВГ в распределительном шкафу на производстве.
• Переход от кабеля (А)ПвВГ к СИП-2 на воздушной линии электропередачи.
• Ремонт поврежденного участка бронированного кабеля (А)ВБбШв в траншее.
• Подключение вводного кабеля к домашнему щиту при модернизации системы питания.

Практические советы

• Выбирайте муфту 4ПКТп(б) (СИП)-1-25/50-Б только для кабелей с сечением 25–50 мм² — меньшие или большие значения нарушают контакт и герметичность.
• Перед монтажом проверьте, чтобы болтовые наконечники плотно прилегали к жилам — используйте динамометрический ключ, если доступен.
• При работе с бронированным кабелем обязательно закрепите заземляющий провод пружиной — иначе контур заземления будет ненадёжным.
• Нагревайте термоусаживаемую часть медленно, начиная с центра и двигаясь к краям — так избежите образования пузырей и трещин.
• Храните муфту в сухом месте, избегая прямого солнечного света — хоть она устойчива к УФ, длительное воздействие может изменить цвет и эластичность материала.
