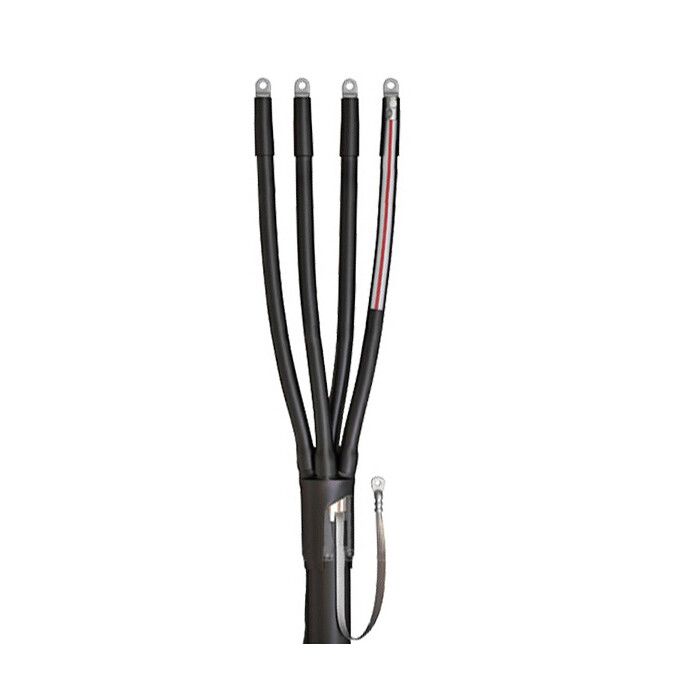

Муфта кабельная концевая 1кВ 4ПКТпнг-LS-1-25/50 КВТ 65528

Муфта кабельная концевая 4ПКТп-1-25/50 нг-LS 1кВ от КВТ предназначена для надежного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ или СПЭ на напряжение до 1 кВ. Подходит для установки внутри и снаружи помещений, обеспечивает герметичность, механическую прочность и безопасную работу даже при экстремальных температурах.

Назначение и область применения

Муфта кабельная концевая 4ПКТп-1-25/50 нг-LS 1кВ применяется для завершения кабельных линий - то есть создания защищённого и герметичного окончания кабеля перед подключением к оборудованию, щиту или другому устройству. Удобна там, где требуется исключить попадание влаги, пыли и других внешних воздействий на место соединения. Применяется в системах энергообеспечения объектов: промышленном оборудовании, освещении, транспортировке электроэнергии по воздуху или в грунте.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное поперечное сечение кабеля: 25–50 мм2
• Тип изделия: Концевая муфта
• Способ монтажа: Термоусадка (нагрев пропановой горелкой)
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: Термопластик негорючий (нг-LS)
• Изоляция: Пластиковый материал с высокой электрической прочностью
• Цвет: Чёрный
• Стандарт производства: ТУ 3599-006-97284872-2006
• Защита от УФ-излучения: Да - материалы выдерживают длительное воздействие солнца
• Комплектация: Без болтовых наконечников - требуются отдельно

Совместимость и монтаж

Муфта совместима с кабелями следующих типов: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS. Также работает с кабелями без брони - в этом случае используются базовые элементы муфты. Для кабелей с металлической броней (стальными или алюминиевыми проволоками) необходим дополнительный комплект заземления КМПБ.

Монтаж выполняется методом термоусадки: нагревается равномерно пропановой горелкой ПГ (например, КВТ). Внутренняя поверхность муфты покрыта термоплавким клеем - он расплавляется при нагреве и заполняет все микрозазоры, обеспечивая полную герметичность. На бронированных кабелях используется роликовая пружина постоянного давления для контакта с бронелентами - она фиксирует заземление без сварки или пайки.

Необходимый инструмент: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Материалы классифицированы как негорючие (нг-LS): не поддерживают горение, малодымные, невыделяющие токсичных веществ при возгорании
• Выдерживает широкий диапазон температур - подходит для холодных регионов и открытых площадок
• Запрещено применять при температурах ниже –50 C или выше +50 C

Преимущества

• Автоматическая герметизация благодаря термоплавкому клею - снижает риск протечек и коррозии
• Устойчивость к УФ-излучению и климатическим нагрузкам - долгий срок службы на открытом воздухе
• Универсальная конструкция - один продукт подходит для большинства распространённых кабелей с изоляцией ПВХ/СПЭ
• Отсутствие необходимости в пайке - быстрый и безопасный монтаж заземления на броне
• Произведена по собственному техническому условию компании КВТ - гарантия качества сборки

Ограничения применения

• Не кабели с бумажной или маслонаполненной изоляцией - только ПВХ/СПЭ
• Не допускается использование без термоусадочных инструментов - нельзя просто закрутить или замазать
• Не содержит болтовых наконечников - их надо приобрести отдельно
• На кабелях с броней обязательна установка дополнительного комплекта заземления КМПБ - без него невозможно выполнить надёжное заземление
• Не рекомендовано использовать при температурах окружающей среды ниже –50 C - возможна хрупкость материала

Примеры использования

• Подключение кабеля (А)ВВГнг-LS 4×35 мм2 от распределительного шкафа к насосному оборудованию на улице
• Оконцовка кабеля NYMнг-LS 4×25 мм2 в цеху с повышенной влажностью
• Монтаж входного кабеля в подземную камеру с использованием бронированного кабеля (А)ВБбШвнг-LS - с дополнительным комплектом КМПБ
• Замена поврежденного участка кабеля на воздушной ЛЭП с переходом на подземную трассу

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (25–50 мм2) - слишком тонкий или толстый кабель не будет плотно прилегать к муфте
• При работе с бронированным кабелем всегда используйте комплект КМПБ - без него заземление будет ненадёжным
• Нагревайте муфту медленно и равномерно - начинайте с середины, двигаясь к торцам; избегайте местного перегрева
• Выбирайте болтовые или опрессовочные наконечники в зависимости от типа оборудования - муфта совместима с обоими вариантами
• Храните изделие в сухом месте при комнатной температуре - не допускайте намокания или замораживания до момента монтажа
• Проверяйте целостность термоусадочных трубок перед установкой - наличие трещин или деформаций недопустимо
