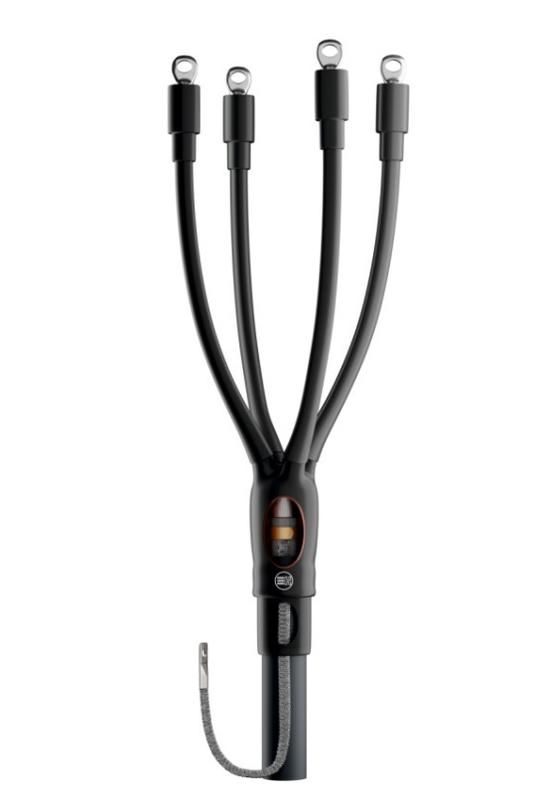

Муфта кабельная концевая универс. 1кВ HT2-01/4х25-50L10 (4ПКВНтп1-25/50-Н) НИЛЕД 16000191

Муфта кабельная концевая универсальная 1 кВ HT2-01/4х25-50L10 (4ПКВНтп1-25/50-Н) от НИЛЕД - это термоусаживаемый комплект для герметичного оконцевания четырёхжильных кабелей с изоляцией из ПВХ или СПЭ на напряжение до 1 кВ. Подходит для монтажа как внутри зданий, так и на улице, обеспечивает надёжное соединение между кабелем и оборудованием.

Назначение и область применения

Муфта HT2-01/4х25-50L10 (4ПКВНтп1-25/50-Н) используется для создания безопасного и герметичного окончания кабеля перед подключением к электрооборудованию - например, автоматическим выключателям, распределительным щитам, двигателям или светильникам. Применяется там, где требуется изолировать и защищать конец кабеля от внешних воздействий: вводы в помещения, подключения к станкам, насосам, системам освещения, конвейерам.

Технические характеристики

• Напряжение: до 1 кВ (переменный и постоянный ток, частота 50 Гц)
• Количество жил: 4
• Номинальное сечение кабеля: 25–50 мм2
• Тип изоляции кабеля: ПВХ, СПЭ
• Тип кабеля: без брони и экранирующего слоя
• Тип муфты: термоусаживаемая
• Климатическое исполнение: В (по ГОСТ 15150-69) - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Установка: внутренняя и наружная

Совместимость и монтаж

Муфта HT2-01/4х25-50L10 (4ПКВНтп1-25/50-Н) совместима с кабелями следующих типов:

• АВВГ-1, АВВГз-1, АПвВГ-1
• ВВГ-1, ВВГз-1, ПвВГ-1
• Их аналоги с аналогичными параметрами изоляции и сечением

Для монтажа необходимо:

• Зачистить конец кабеля, соблюдая рекомендованную длину изоляции
• Надеть муфту на кабель до начала работ
• Произвести термоусадку равномерным нагревом газовой горелкой - не допускать перегрева
• Не использовать муфту на кабелях с металлической броней или экраном

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 15150-69 по климатическому исполнению В. Конструкция обеспечивает защиту от попадания влаги и пыли, что повышает долговечность соединения. Материалы термоусадочного корпуса не поддерживают горение и не выделяют токсичных веществ при нормальной эксплуатации.

Преимущества

• Универсальность: одна муфта подходит для сечений от 25 до 50 мм2 - снижает необходимость хранения нескольких типоразмеров
• Высокая степень защиты: после усадки образуется плотное, водонепроницаемое соединение
• Простой монтаж: не требует специальных инструментов кроме газовой горелки
• Стабильность в широком диапазоне температур: сохраняет герметичность даже при минусовых значениях

Ограничения применения

• Не применяется на кабелях с броней, медной или стальной оплеткой - муфта не рассчитана на механическую нагрузку
• Не подходит для кабелей с металлическим экраном - отсутствуют элементы для его заземления
• Не предназначен для подземной прокладки или длительного контакта с грунтовыми водами
• Требует точного соблюдения температуры нагрева: недостаточный прогрев - плохая адгезия; перегрев - деформация материала

Примеры использования

• Подключение кабеля ВВГ-1 4×35 к распределительному щиту в цеху
• Оконцевание кабеля АВВГ-1 4×50 на входе в здание
• Присоединение кабеля ПвВГ-1 4×25 к двигателю насосной станции на открытой площадке
• Монтаж вентиляционных систем, где есть риск попадания влаги

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 25–50 мм2
• Обязательно используйте газовую горелку с регулируемым пламенем - фен не обеспечит достаточного нагрева
• При работе на улице закрывайте место монтажа от ветра и осадков до завершения усадки
• Не снимайте защитную пленку с муфты заранее - она предохраняет клеевой слой от загрязнения
• После монтажа проверьте целостность усадки: поверхность должна быть гладкой, без пузырей и трещин
