Муфта кабельная концевая 1кВ 4КВНТп-1-25/50-Б КВТ 57889

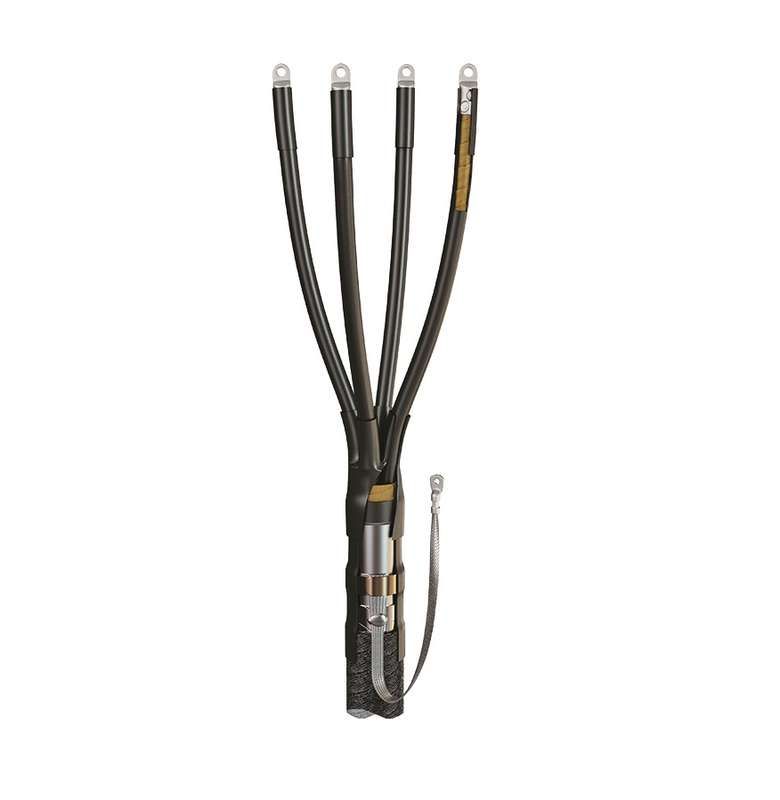

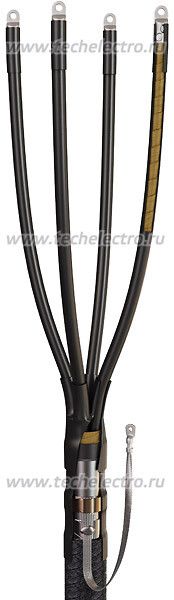

Муфта кабельная концевая 4КВНТп-1-25/50-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания четырёхжильных кабелей с бумажной или пластмассовой изоляцией на напряжение до 1 кВ. Подходит для монтажа внутри и снаружи помещений, обеспечивает герметичность, механическую прочность и безопасное заземление. Артикул 57889 относится к серии 4КВНТп-1.

Назначение и область применения

Муфта кабельная концевая 4КВНТп-1-25/50-Б с болтовыми наконечниками используется для завершения четырёхжильных силовых кабелей с бумажной маслопропитанной или пластмассовой изоляцией, с броней или без неё. Применяется в сетях до 1 кВ как в закрытых помещениях, так и на открытых участках - например, на столбах, в распределительных устройствах, у входов в здания или возле оборудования.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Рабочее сечение кабеля: 25–50 мм2
• Количество жил: 4
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Изоляция кабеля: пропитанная бумага (совместима с типами ААБл, СБл, ААБв и другими)
• Диапазон рабочих температур: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Галогены: отсутствуют (HF = Halogen Free)

Совместимость и монтаж

Муфта 4КВНТп-1-25/50-Б совместима с кабелями следующих типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл. Установка выполняется путём нагрева термоусадочных элементов пропановой горелкой ПГ (КВТ).

Комплектация

• Перчатки и манжеты с термоплавким клеем - обеспечивают герметичность
• Поясная манжета - усиливает изоляцию и герметизацию
• Болтовые наконечники - готовы к монтажу без доп.обработки
• Пружина постоянного давления - для заземления на металлической оболочке

Заземление

Заземление реализуется двумя способами:

• На кабели **без брони** - достаточно пружины постоянного давления, которая фиксирует заземляющий провод к оболочке без пайки.
• На кабели **со стальной или алюминиевой бронью** - требуется дополнительный «Комплект заземления КМПБ». Пайка применяется только к бронелентам, а пружина защищает бумажную изоляцию от перегрева при использовании тугоплавкого припоя «А».

Безопасность и стандарты

Муфта 4КВНТп-1-25/50-Б изготовлена согласно ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не содержат галогенов - при возгорании не выделяются токсичные пары. Температурный диапазон –50…+50 C гарантирует работу в суровых условиях, включая зимнюю эксплуатацию. Негорючий материал снижает риск распространения пламени.

Преимущества

• Универсальность: один комплект подходит как для внутреннего, так и для наружного монтажа
• Автоматическая герметизация благодаря термоплавкому клею - не требует дополнительных уплотнений
• Защита изоляции от перегрева при заземлении - благодаря пружине вместо пайки на оболочке
• Высокая долговечность: материалы устойчивы к УФ-излучению, влаге, перепадам температур
• Готовые болтовые наконечники - экономят время на сборке, не нужна опрессовка

Ограничения применения

• Не кабели с напряжением выше 1 кВ
• Не рекомендовано использование без пружины заземления на кабелях с алюминиевой броней - риск повреждения бумажной изоляции
• Требует наличия специнструмента: пропановая горелка ПГ (КВТ) и набор НМБ-6 (КВТ) для срыва головок
• Не предназначен для монтажа на кабели с полиэтиленовой изоляцией типа ЕПЭ или XLPE - только на бумажную и аналогичную пластмассовую

Примеры использования

• Подключение кабеля ААБл от воздушной ЛЭП к распределительному щиту в цеху
• Оконцовка кабеля СБл на столбе перед входом в подземный кабельный колодец
• Завершение четырёхжильного кабеля ААШв у трансформаторной подстанции
• Монтаж на бронированном кабеле в холодном регионе с температурой ниже –30 C

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен попадать в диапазон 25–50 мм2; слишком толстый кабель не войдет в манжеты
• При работе с бронированным кабелем всегда используйте «Комплект заземления КМПБ» - даже если кажется, что пружина справится
• Нагревайте равномерно, начиная с середины манжеты, двигаясь к краям - чтобы избежать пузырей и неплотного прилегания
• Не используйте обычную газовую горелку - только пропановую ПГ (КВТ): она даёт контролируемый поток тепла
• Храните муфту в сухом месте, избегая длительного воздействия прямого солнца - хотя материал устойчив к УФ, срок службы продлевается при бережном хранении
