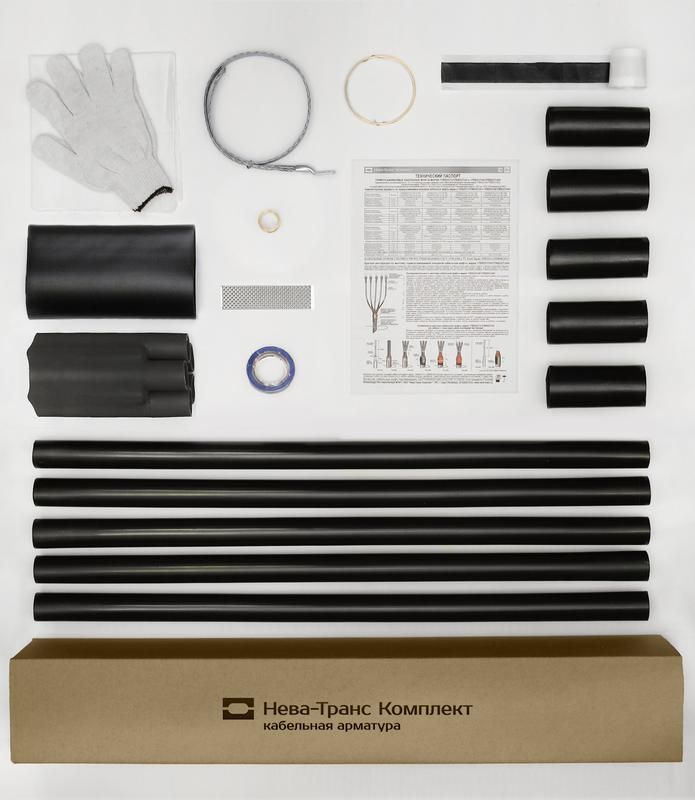

Муфта кабельная концевая наружн. установки 1кВ ПКНТпб 5х(16-25мм) без наконечн. Нева-Транс Комплект 22020079 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ ПКНТпб 5х(16–25 мм) без наконечников и её аналог 1КНТпН-4х(35–50) с болтовыми наконечниками - это герметичные термоусаживаемые решения для оконцевания кабелей на открытом воздухе. Оба варианта подходят для работы с кабелями до 1 кВ, обеспечивают надёжную изоляцию и механическую защиту, особенно важны при монтаже на опорах, фасадах зданий или в условиях повышенной влажности. Продукция выпускается брендом Нева-Транс Комплект, артикул 22020079.

Назначение и область применения

Муфты используются для завершения силовых кабелей с бумажной или пластмассовой изоляцией, с бронёй или без неё. Они защищают место выхода кабеля из трассы, предотвращают попадание влаги, пыли и химических веществ внутрь изоляции. Подходят для наружной установки: на столбах ЛЭП, фасадах, открытых щитовых, трансформаторных будках. Муфта 1КНТпН-4х(35–50) с болтовыми наконечниками позволяет сразу подключить кабель к оборудованию без доплаты за отдельный комплект наконечников.

Технические характеристики

• Рабочее напряжение: до 1 кВ включительно
• Число жил: 4 шт. (муфта 1КНТпН-4х(35–50)) / 5 шт. (муфта ПКНТпб 5х(16–25 мм))
• Сечение кабеля: 35–50 мм2 (для модели с наконечниками); 16–25 мм2 (для модели без наконечников)
• Температурный режим эксплуатации: от –50 C до +50 C
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)
• Относительная влажность: до 98 %
• Материал корпуса: термоусаживаемый полиэтилен с UV-защитой
• Наконечники: болтовые, медные, запрессованы (только в модели 1КНТпН-4х(35–50))
• Соответствие: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта 1КНТпН-4х(35–50) совместима с четырёхжильными кабелями типа ААБл, АСБ, ВВГ, NYM, КВВГ, имеющими сечение 35 или 50 мм2. Для монтажа требуется тепловая пушка (температура нагрева ~120–150 C). Перед установкой необходимо удалить внешнюю оболочку кабеля, зачистить жилы, проверить целостность изоляции. Болтовые наконечники уже установлены - достаточно затянуть их клеммами оборудования. Муфта ПКНТпб 5х(16–25 мм) требует самостоятельного монтажа наконечников. Оба изделия рассчитаны на однократное использование - после усадки демонтаж невозможен.

Безопасность и стандарты

Изделие прошло независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Конструкция исключает риск возгорания при перегрузке благодаря равномерному распределению поля и материалам с высокой электроизоляционной прочностью. Защита от УФ-излучения обеспечивает долгий срок службы даже при постоянном солнечном свете. Экологически безопасна - не содержит свинца, фталатов и других токсичных компонентов.

Преимущества

• Высокая степень герметизации - гарантирует работу в сыром климате и при замерзании
• Установка без специнструментов кроме тепловой пушки
• Запатентованная форма корпуса снижает риск повреждений при ветровой нагрузке
• Болтовые наконечники экономят время монтажа - не нужны отдельные кримперы и контакты
• Поддержка широкого диапазона температур делает муфту пригодной для Арктики и Юга

Ограничения применения

• Не для кабелей сечением менее 35 мм2 в версии 1КНТпН-4х(35–50) - будет слабая фиксация
• Не рекомендуются для подземного монтажа - не имеют усиленной бронированной оболочки
• Не работают с многожильными кабелями более чем 4 жилами в этой модификации
• Требуется точное соблюдение температуры усадки - переусаживание вызывает деформацию
• Не предназначены для частого перемещения или вибраций - применяются только на стационарных участках

Примеры использования

• Оконцовка кабеля ВВГнг 4×50 на опоре воздушной линии 0,4 кВ
• Подключение кабеля АСБ 4×35 к входному автомату в наружном щите
• Монтаж на мачте трансформаторной подстанции
• Завершение кабеля от кабельной линии к насосной станции на берегу водоёма

Практические советы

• Перед усадкой обязательно протестируйте кабель на пробой - любая микротрещина внутри станет причиной отказа
• Выбирайте модель 1КНТпН-4х(35–50) с болтовыми наконечниками, если оборудование имеет винтовые зажимы; выбирайте ПКНТпб 5х(16–25 мм) без них, если планируете использовать кольцевые наконечники
• При работе в холоде (ниже –20 C) прогрейте муфту перед установкой - она становится хрупкой
• Обязательно используйте термопушку с регулировкой температуры - обычный фен не справится
• Проверьте посадочный диаметр кабеля - он должен точно соответствовать заявленным 35–50 мм2, иначе возможен провал изоляции
