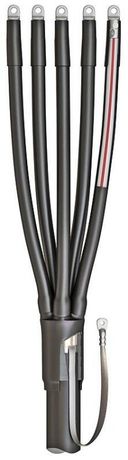

Муфта кабельная концевая 1кВ 5ПКТп-1-16/25-Б КВТ 60326

Муфта кабельная концевая 5ПКТп-1-16/25-Б КВТ предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, защищает от влаги, пыли и механических воздействий. Артикул 60326, бренд КВТ.

Назначение и область применения

Муфта кабельная концевая 5ПКТп-1-16/25-Б КВТ используется для завершения пятижильных кабелей, когда требуется изолировать и герметизировать конец кабеля перед подключением к оборудованию. Применяется в распределительных устройствах, щитах, на столбах, в траншейных кабельных трассах, на промышленном оборудовании и в энергообъектах. Подходит как для закрытых помещений, так и для открытой установки - даже при экстремальных температурах.

Технические характеристики

• Количество жил: 5
• Номинальное поперечное сечение кабеля: 16–25 мм2
• Номинальное напряжение: 1 кВ
• Тип монтажа: термоусадка
• Исполнение: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Нормативный документ: ТУ 3599-006-97284872-2006
• Состав материалов: безгалогенные полимеры (HF=Halogen Free)

Совместимость и монтаж

Муфта 5ПКТп-1-16/25-Б КВТ совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП. Может применяться как на кабелях с броней, так и без неё.

Монтаж выполняется с помощью термоусадки: нагревается пропановой горелкой ПГ (КВТ). Устройство содержит термоплавкий клей внутри перчаток и манжет - он заполняет все зазоры при нагреве, обеспечивая герметичность. В комплекте предусмотрены болтовые наконечники - можно использовать как их, так и наконечники под опрессовку.

Для кабелей с броней применяется непаянная система заземления: в комплект входит роликовая пружина постоянного давления для фиксации заземляющего провода к броне. Однако для надежного контакта с броней из стали или алюминия требуется доп. комплект заземления КМПБ.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Материалы не содержат галогенов - при возгорании не выделяют токсичных газов
• Устойчив к ультрафиолету и атмосферным осадкам - безопасна для наружной эксплуатации
• Произведена по ТУ 3599-006-97284872-2006

Преимущества

• Универсальность: один комплект подходит для кабелей с броней и без, для внутреннего и наружного монтажа
• Высокая герметизация благодаря термоплавкому клею - исключает попадание влаги
• Не требует пайки при заземлении - экономит время и снижает риск ошибок
• Работает в широком температурном диапазоне - подходит для холодных регионов
• Черный цвет материала повышает стойкость к UV-излучению

Ограничения применения

• Не предназначен для кабелей с сечением менее 16 мм2 или более 25 мм2 - использование вне этого диапазона нарушает герметичность и изоляцию
• Требуется обязательное наличие пропановой горелки и инструмента для срыва головок болтов (НМБ-6) - без них монтаж невозможен
• Для кабелей с металлической броней обязательно использование дополнительного комплекта заземления КМПБ; базовый комплект недостаточен
• Не рекомендуется для кабелей с бумажной или маслонаполненной изоляцией - материал рассчитан только на ПВХ, СПЭ и ЭПР

Примеры использования

• Завершение кабеля АВВГ в распределительном шкафу на производстве
• Подключение кабеля NYM к автоматическому выключателю на улице
• Оконцевание бронированного кабеля АПвБбШв на опоре ЛЭП
• Монтаж в кабельной канализации с высокой влажностью
• Подключение кабеля к частному домашнему щиту в условиях сурового климата

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 16–25 мм2
• Если кабель имеет броню - всегда докупайте комплект заземления КМПБ, даже если в описании указано “с болтовыми наконечниками”
• Нагревайте равномерно, начиная с центра перчатки, чтобы избежать образования воздушных пузырей
• Используйте только рекомендованную горелку ПГ (КВТ) - другие модели могут перегреть материалы
• Проверяйте целостность термоусадочных элементов до начала работы - трещины или деформации недопустимы
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, длительное воздействие может снизить эластичность
