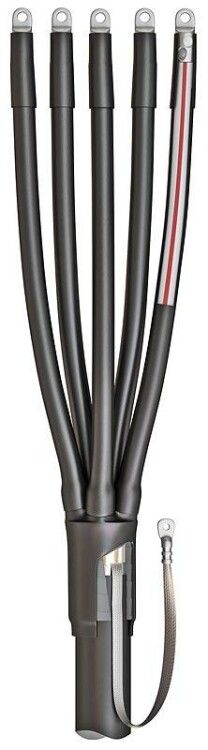

Муфта кабельная концевая 1кВ 5ПКТп(б)-1-16/25-Б КВТ 60335

Муфта кабельная концевая 5ПКТп(б)-1-16/25-Б КВТ предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР, рассчитана на работу при напряжении до 1 кВ и подходит как для внутреннего, так и для наружного монтажа. Продукт серийно выпускается компанией КВТ по собственному техническому условию и совместим с популярными типами кабелей, включая АВБбШв, ВВГ, NYM и аналоги.

Назначение и область применения

Муфта кабельная концевая 5ПКТп(б)-1-16/25-Б КВТ применяется для завершения пятижильных кабелей, когда требуется изолировать и защищить конец кабеля от внешних воздействий. Подходит для использования внутри зданий и на открытых участках - например, на столбах, в распределительных щитах, на входе в оборудование. Устройство гарантирует герметичность и механическую прочность в условиях повышенной влажности, перепадов температур и прямого солнечного света.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 16–25 мм2
• Количество жил: 5
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Соответствие: ГОСТ 34839-2022
• Галоген-free состав: да, материалы не выделяют токсичные газы при нагреве

Совместимость и монтаж

Муфта 5ПКТп(б)-1-16/25-Б КВТ совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АВВГ, ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РБВ, АРБВ, РБР, АРБР, РБП и другими с аналогичной конструкцией. Особенность модели - наличие буквы "(б)" в названии указывает на возможность работы с кабелями **с броней**; для кабелей без брони также подходит, но требует другого подхода к заземлению.

Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). Перед сборкой:

• Зачищаются концы кабеля согласно рекомендованному размеру;
• На каждую жилу устанавливаются болтовые наконечники (входят в комплект);
• При работе с бронированным кабелем - фиксируется заземление с помощью роликовой пружины постоянного давления (в базовой комплектации);
• Для усиленного контакта с броней из стали или алюминия потребуется доп. комплект заземления КМПБ;
• После сборки равномерно прогревается вся муфта до плотного прилегания всех элементов.

Безопасность и стандарты

Муфта 5ПКТп(б)-1-16/25-Б КВТ изготовлена по нормам ТУ 3599-006-97284872-2006 и соответствует ГОСТ 34839-2022. Полимерные компоненты не содержат галогенов - что снижает риск образования едких газов при возгорании. Материалы устойчивы к УФ-излучению, влаге и перепадам температур, обеспечивают безопасную эксплуатацию даже в экстремальных климатических условиях.

Преимущества

• Универсальность: один комплект подходит как для кабелей с броней, так и без нее;
• Высокая степень защиты IP67 благодаря термоплавкому клею внутри перчаток и манжет;
• Не требуют пайки - заземление реализуется механически через пружину;
• Поддерживается использование как болтовых, так и опрессовочных наконечников;
• Долговечность: срок службы более 30 лет при правильном монтаже;
• Легко диагностируется: черный цвет легко заметен при осмотре, повреждения видны визуально.

Ограничения применения

• Не кабели с сечением менее 16 мм2 или более 25 мм2 - возможна потеря герметичности;
• Не предназначен для кабелей с металлической оболочкой типа АСБ, ААБл - отличаются конструкцией брони;
• Требует точного контроля температуры при термоусадке - недостаточный прогрев вызывает слабый контакт, перегрев - деформацию материала;
• Для кабелей с броней обязательна установка дополнительного комплекта заземления КМПБ, если не используются штатные средства;
• Не следует применять в местах с постоянным погружением в воду - хотя IP67, но не для длительного подводного режима.

Примеры использования

• Оконцовка кабеля АВБбШв 5×25 перед подключением к частотному преобразователю в цеху;
• Завершение кабеля NYM 5×16 на выходе из распределительного щита на улице;
• Монтаж на конце кабеля ПвВГ в системе автоматизации конвейера;
• Подключение питания к насосной станции с кабелем РБВ в условиях высокой влажности.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 16–25 мм2 - чтобы избежать проскальзывания или трещин в материале;
• Используйте исключительно горелку ПГ (КВТ): другие устройства могут дать неравномерный нагрев;
• При работе с броней всегда проверяйте, правильно ли закреплена пружина - она должна плотно прижимать заземляющий провод к каждой броневой ленте;
• Если кабель имеет медную броню - можно обойтись без КМПБ, но для стальной обязательно нужен этот комплект;
• Храните муфту в сухом месте, избегая прямого солнца - хоть материал UV-stable, долгое воздействие может изменить эластичность;
• Проверяйте целостность термоусадочных трубок перед установкой - малейшие порезы нарушают герметичность.
