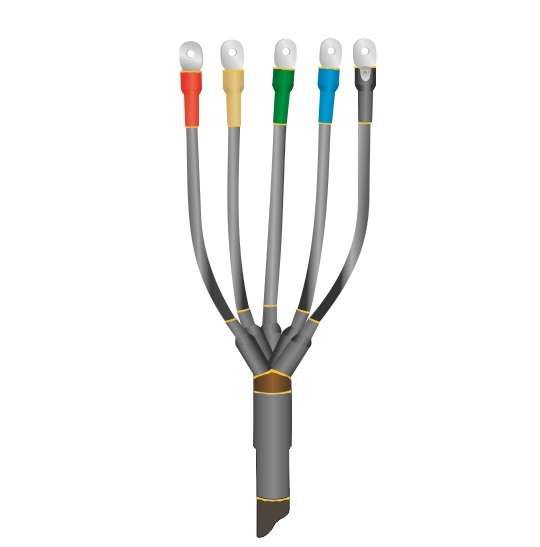

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тп-5х(16-25) без наконечн. Нева-Транс Комплект 22020161 Нева Транс 22020333

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тп-5х(16-25) без наконечников от производителя Нева-Транс Комплект предназначена для герметичного оконцевания пятижильных силовых кабелей с изоляцией из полиэтилена или ПВХ без брони. Применяется как во внутренних помещениях, так и на открытом воздухе. Изделие выполнено в термоусадочном исполнении и обеспечивает надежную изоляцию и механическую защиту конца кабеля при работе в широком диапазоне температур.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тп-5х(16-25) используется для завершения пятижильных силовых кабелей сечением 16–25 мм2 с пластмассовой изоляцией и без металлической брони. Подходит для работы на напряжение до 1 кВ. Область применения - внутренняя и наружная установка: в распределительных щитах, трансформаторных подстанциях, на опорах ЛЭП, в кабельных каналах и других местах, где требуется герметизация концов кабеля.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 16–25 мм2
• Количество жил: 5
• Тип исполнения: термоусадочная
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: до 98%
• Защитный покров: отсутствует (для кабелей без брони)
• Способ монтажа: термоусадка с применением теплового оборудования

Совместимость и монтаж

Муфта 1ПКВ(Н)Тп-5х(16-25) совместима только с кабелями без брони и с изоляцией из полиэтилена или ПВХ. Для монтажа необходимо подготовить конец кабеля по технологии термоусадочных муфт: зачистить жилы, удалить внешнюю оболочку, соблюсти минимальную длину разделки. После сборки все элементы муфты нагреваются равномерно с помощью газовой горелки или профессионального фена (температура около 140–180 C). Усадка происходит автоматически - материал плотно обволакивает кабель, образуя герметичную изоляцию. Наконечники в комплект не входят - их следует подбирать отдельно.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Не содержит токсичных веществ, безопасна при эксплуатации и утилизации

Преимущества

• Высокая степень защиты IP67 после усадки - устойчивость к пыли и временному погружению в воду
• Стойкость к УФ-излучению - не трескается и не выгорает на солнце
• Широкий температурный диапазон - работает в условиях Арктики и жаркого климата
• Легкий вес и компактность - удобство транспортировки и хранения
• Отсутствие необходимости в свинцовой или эпоксидной заливке - снижает трудоёмкость монтажа

Ограничения применения

• Не применяется для кабелей с металлической броней - требуются специальные муфты с усиленным корпусом
• Не рекомендуется использовать для кабелей с бумажной маслонаполненной изоляцией
• Запрещён монтаж при температуре ниже –50 C - материал становится хрупким
• Не предназначен для постоянного погружения в воду - допускается лишь временное воздействие влаги
• Требуется точное соответствие сечения кабеля - использование с проводниками меньше 16 мм2 или больше 25 мм2 недопустимо

Примеры использования

• Оконцевание кабеля АВВГ 5×25 перед подключением к распределительному щиту в цеху
• Завершение кабеля ВВГнг 5×16 на столбе ЛЭП вне здания
• Подключение питания к насосной станции через кабель без брони
• Обустройство временных энергообеспечений на стройплощадках

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает точно в диапазон 16–25 мм2 - даже небольшое отклонение может повредить усадочные элементы
• Используйте только качественный термофен с регулировкой температуры - перегрев вызывает деформацию, недостаточный нагрев - плохую усадку
• При наружной установке ориентируйте муфту так, чтобы швы были направлены вниз - это предотвращает скопление воды
• Не используйте открытый пламя газовой горелки слишком близко - равномерный прогрев важнее скорости
• Храните муфту в сухом месте при температуре от –20 до +30 C - длительное воздействие низких температур снижает эластичность материала
• Для контроля качества после монтажа проверьте целостность усадки - поверхность должна быть гладкой, без пузырей и трещин
