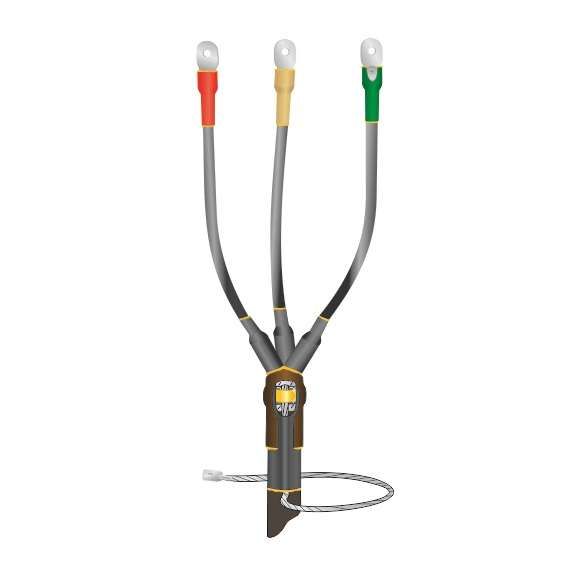

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпб-3х(16-25) без наконечн. Нева-Транс Комплект 22020129 Нева Транс

Муфта кабельная концевая 1ПКВ(Н)Тпб-3х(16-25) и 1ПКНТпН-5х(150-240) от Нева-Транс Комплект предназначена для герметичного оконцевания силовых кабелей с пластмассовой изоляцией без брони, обеспечивая надёжную изоляцию и механическую защиту на напряжение до 1 кВ. Оба варианта - с термоусадкой - подходят для наружной и внутренней установки.

Назначение и область применения

Муфта кабельная концевая используется для завершения трёх- и пятижильных кабелей с изоляцией из полиэтилена или ПВХ, без металлической брони. Применяется там, где требуется герметизация конца кабеля перед подключением к оборудованию: распределительные щиты, трансформаторы, двигатели, световые опоры, кабельные колодцы, промышленные объекты. Подходит для работы как indoors, так и outdoors - даже при экстремальных температурах.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля:
  • для модели 1ПКВ(Н)Тпб-3х(16-25): 16–25 мм2
  • для модели 1ПКНТпН-5х(150-240): 150–240 мм2
• Количество жил: 3 или 5 (соответственно модификациям)
• Тип исполнения: термоусадочная
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Защита от внешних факторов: устойчивость к УФ-излучению, влаге, атмосферным осадкам
• Степень защиты: IP67 (при правильном монтаже)
• Герметизация: за счёт равномерной усадки полимерных элементов

Совместимость и монтаж

Муфта кабельная концевая совместима исключительно с кабелями без брони и с пластмассовой изоляцией. Для монтажа требуются:

• Правильно выполненная разделка кабеля (по длине, указанной в инструкции)
• Термофен или газовая горелка с регулируемой температурой (не ниже 150 C)
• Чистые, сухие поверхности кабеля перед установкой

Модель 1ПКНТпН-5х(150-240) имеет уже установленные болтовые наконечники - они позволяют сразу соединить жилы с шинами или контактными группами. Модель 1ПКВ(Н)Тпб-3х(16-25) - без наконечников; её необходимо дополнять собственными наконечниками при сборке. Обе версии используют один принцип: после одевания на кабель все элементы нагреваются, что вызывает плотную усадку и формирование герметичной оболочки.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Госстандарта РФ
• Экологически безопасный материал - не содержит свинец, хлора и других запрещённых веществ

Преимущества

• Не требует специального оборудования кроме термофена
• Обеспечивает долговечную герметизацию - срок службы более 25 лет
• Устойчива к перепадам температур, влажности и UV-облучению
• Легко монтируется на месте - нет необходимости использовать литые формы или эпоксидные смолы
• Заземление реализовано через пружину и терку - не нуждается в дополнительных клеммах

Ограничения применения

• Не для кабелей с бронёй, стальной обмоткой или металлической оболочкой
• Не рекомендовано применение на кабелях с маслом, резиновой изоляцией или бумажной пропиткой
• Не предназначен для подземной прокладки - только поверхностная/наружная установка
• При монтаже нельзя перегревать - повышает риск деформации и потери прочности
• Максимальная влажность воздуха - 98%, но не допускается прямое погружение в воду

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×25 перед подключением к частному домашнему щиту
• Завершение 5-жильного кабеля АВВГ 5×185 на столбе ЛЭП
• Подключение кабеля к двигателю насосной станции на открытой площадке
• Монтаж в кабельной камере на промышленном предприятии с повышенной влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля заявленному в названии - 16–25 мм2 и 150–240 мм2 - не взаимозаменяемы!
• При работе с моделью 1ПКВ(Н)Тпб-3х(16-25) используйте медные наконечники с гильзами, рассчитанные на то же сечение
• Нагревайте муфту равномерно, начиная с центральной части, чтобы избежать образования воздушных пузырей
• Проверяйте целостность усадки - она должна полностью закрывать изоляцию кабеля без просветов
• Храните изделие в сухом месте, избегая длительного воздействия прямого солнечного света
• Для многожильных кабелей (5 жил) обязательно следите за порядком расположения жил при вводе в муфту - не перепутайте фазы
