Кабель АВБШв 3х16

АВБШв 3х16 - кабель силовой бронированный с 3 алюминиевыми жилами сечением 16 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката с бронёй из двух стальных оцинкованных лент.

Технические характеристики кабеля АВБШв 3*16

Вид климатического исполнения алюминиевого бронированного кабеля АВБШв 3*16 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.
Минимальная температура эксплуатации АВБШв 3х16: -50°С.
Максимальная температура эксплуатации кабеля АВБШв 3*16: +50°С.
Эксплуатируется кабель АВБШв 3х16 при влажности воздуха до 98%.
Минимальный радиус изгиба при монтаже: 176,4 миллиметров.
Растягивающее усилие при прокладке кабеля бронированного АВБШв 3х16 не должно превышать 1440 Ньютонов.
Длительно допустимая температура нагрева жил АВБШв 3*16: 70 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.
Предельная температура нагрева жил АВБШв 3х16 при условии невозгорания: 350 градусов.
Наружный диаметр силового бронированного кабеля АВБШв 3х16: 21,4 миллиметров.
Срок службы 30 лет с даты изготовления.
Расчетная масса кабеля АВБШв 3х16: 0,79 килограмм в метре.

Токовые нагрузки кабеля бронированного АВБШв 3*16

Допустимый ток при прокладке на воздухе: 68 Ампер.
Допустимый ток при прокладке кабеля бронированного АВБШв 3х16 в земле: 82 Ампер.
Допустимый ток короткого замыкания: 1130 Ампер.
Активное сопротивление жилы: 1,98 Ом на километр.

Расшифровка маркировки АВБШв 3х16

А - алюминиевая токопроводящая жила.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
Шв - оболочка выполнена из поливинилхлорида.
3 - количество токонесущих жил.
16 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - однопроволочное исполнение жил.
(мс), (мк) или (мж) - многопроволочное исполнение жилы.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

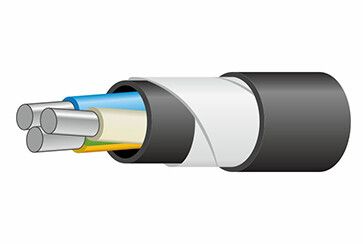

Конструкция кабеля АВБШв 3*16

Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция - из ПВХ пластиката различных цветов.
Внутренняя оболочка - из поливинилхлорида.
Броня - из двух стальных оцинкованных лент.
Наружная оболочка - из ПВХ пластиката.

Применение кабеля АВБШв 3х16

Кабель алюминиевый силовой бронированный АВБШв 3х16 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц с токовой нагрузкой до 82 Ампер.
Кабелем АВБШв 3*16 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.
