Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбН-3х(16-25) с болт. наконечн. Нева-Транс Комплект 22020141 Нева Транс

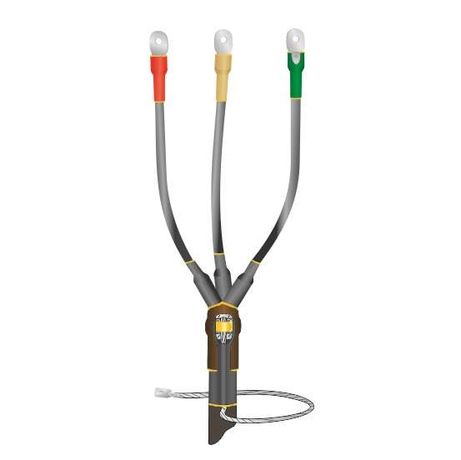

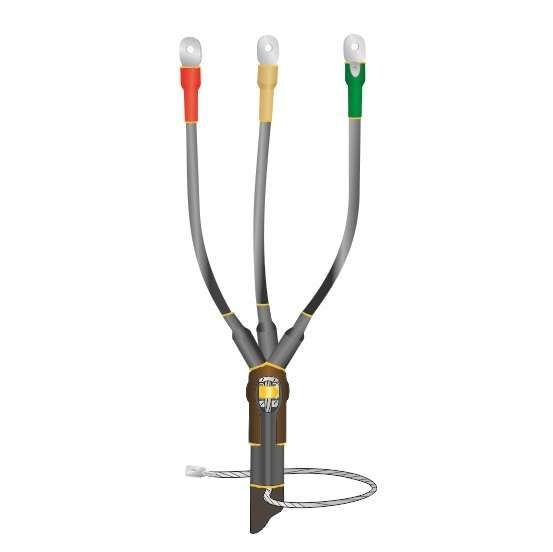

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбН-3х(16-25) с болтовым наконечником от компании Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных кабелей сечением 16–25 мм2 с пластмассовой изоляцией и бронёй, рассчитанных на напряжение до 1 кВ. Применяется как в помещениях, так и на открытой территории, обеспечивая надёжное соединение и защиту от внешних факторов.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)ТпбН-3х(16-25) используется для завершения кабельных линий - то есть создаёт герметичный переход от кабеля к оборудованию через болтовые наконечники. Подходит для работы с кабелями типа АВВГ, АВБбШв, ВВГ, ВБбШв и аналогичными, имеющими бронированную конструкцию и изоляцию из полиэтилена или ПВХ.

• Устанавливается на концах кабелей перед подключением к трансформаторам, распределительным щитам, двигателям, шкафам управления.
• Подходит для внутренней установки во всех типах помещений - даже с повышенной влажностью.
• Применяется на открытом воздухе: переносит перепады температур от –50 C до +50 C и влажность до 98 %.

Технические характеристики

• Напряжение: до 1 кВ (включительно)
• Сечение кабеля: 16–25 мм2 (для каждой жилы)
• Количество жил: 3
• Тип изоляции кабеля: пластмассовая (ПВХ, полиэтилен)
• Наличие брони: да (обязательно для совместимости)
• Тип оконцевания: болтовые наконечники (внутренняя и наружная установка)
• Метод монтажа: термоусаживание
• Материал корпуса: модифицированный термоусаживающийся полимер
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Эксплуатационная температура: –50 C … +50 C
• Относительная влажность: до 98%

Совместимость и монтаж

Муфта 1ПКВ(Н)ТпбН-3х(16-25) совместима исключительно с трёхжильными кабелями указанного сечения и наличием металлической брони. Для правильной установки требуется предварительная разделка кабеля:

1. Снять внешнюю оболочку и броню, оставив целостную изоляцию жил.
2. Зачистить жилы, зафиксировать их в болтовых наконечниках.
3. Надеть термоусаживающую трубку и нагревать равномерно газовой горелкой или феном до плотного обтягивания.
4. Зафиксировать заземляющий провод к броне с помощью пружины и терки, предусмотренных в комплекте.

Не допускается использование с кабелями без брони, сечением менее 16 мм2 или более 25 мм2, а также с одножильными или четырёхжильными кабелями.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 - нормы для кабельных муфт до 1 кВ
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Прошло независимые испытания и имеет сертификат соответствия Госстандарта России
• Материалы устойчивы к УФ-излучению и атмосферным осадкам - подходят для длительной эксплуатации вне помещений

Преимущества

• Универсальная конструкция: один тип муфты покрывает два значения сечения (16 и 25 мм2)
• Автоматическая герметизация после термоусаживания - исключает попадание влаги
• Встроенные элементы заземления снижают риск повреждения оборудования и обеспечивают соответствие требованиям безопасности
• Высокая механическая прочность благодаря усиленному полимерному корпусу
• Экологически безопасный материал - не содержит свинец и другие запрещённые вещества

Ограничения применения

• Не применяется для кабелей с бумажной изоляцией или маслонаполненной конструкцией
• Не рекомендовано использовать в местах с постоянным контактом с химическими растворителями, кислотами или щелочами
• Требуется точное соблюдение технологии термоусаживания - недостаточный прогрев вызовет плохую адгезию, перегрев - деформацию материала
• Не предназначен для многократного демонтажа; после установки считается одноразовым изделием

Примеры использования

• Оконцовка кабеля АВБбШв 3×25 от трансформаторной подстанции к частному цеху
• Подключение кабеля ВВГ 3×16 к двигателю насосной станции на открытом участке
• Завершение линии питания в сыром подвале с высокой влажностью
• Монтаж на воздушных опорах ЛЭП 0,4 кВ с выходом в ящик автоматического ввода резерва

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 16–25 мм2 - используйте штангенциркуль для замера.
• Обязательно удалите все острые края броневой ленты - они могут повредить термоусаживающие материалы.
• Нагревайте муфту равномерно, начиная с центральной части и двигаясь к торцам - чтобы избежать образования пузырей.
• Проверьте плотность прилегания термотрубки после остывания - она должна полностью обхватывать кабель без просветов.
• Храните муфту в сухом месте при температуре от –20 C до +30 C - не допускайте её намокания до момента установки.
• Для удобства сборки можно заранее подготовить болтовые наконечники и затянуть их моментом 10–12 Нм согласно спецификации производителя.
