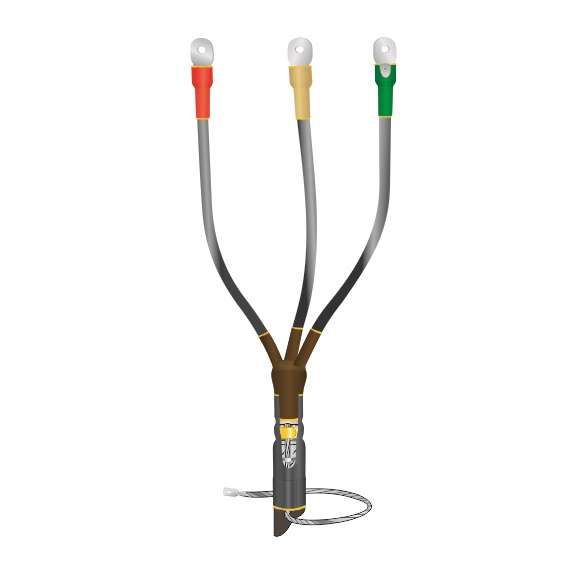

Муфта кабельная концевая внутренней установки 1кВ КВТпН 3х(16-25мм) с болтовыми наконечниками Нева-Транс 22020025 Нева Транс

Муфта кабельная концевая внутренней установки 1 кВ КВТпН 3х(16–25 мм) с болтовым наконечником от Нева-Транс Комплект (арт. 22020025) предназначена для герметичного оконцевания трёхжильных силовых кабелей сечением 16–25 мм2 на напряжение до 1 кВ. Применяется исключительно во внутренних помещениях, обеспечивая надёжный контакт и защиту от внешних воздействий.

Назначение и область применения

Муфта КВТпН 3х(16–25 мм) используется для завершения кабельных линий - то есть для создания безопасного соединения между кабелем и электрооборудованием (например, распределительными щитами, трансформаторами, двигателями). Подходит для кабелей с бумажной или полиэтиленовой изоляцией, с броней или без неё. Установка возможна только внутри зданий: офисах, цехах, подъездах, подвалов, туннелей - где нет прямого контакта с осадками, грунтом или агрессивной средой.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 16–25 мм2 (трёхжильный)
• Тип изоляции кабеля: бумажная или пластмассовая
• Тип брони: с броней / без брони
• Тип оконцевания: болтовые наконечники (входят в комплект)
• Метод монтажа: термоусаживание
• Защита IP: не указана - применяется только в закрытых помещениях
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта КВТпН 3х(16–25 мм) совместима с любыми кабелями указанного сечения, вне зависимости от типа изоляции и наличия брони. Для монтажа требуется:

• Подготовить разделку кабеля по технологии - удалить внешнюю оболочку, экран, броню (при наличии);
• Зачистить жилы и зафиксировать их в болтовых наконечниках;
• Надеть термоусаживающую трубку и нагревать равномерно горелкой или феном до плотного обтягивания;
• При бронированных кабелях - выполнить заземление: через пружину и терку - к медной броне; через пайку - к стальной броне.

Не допускается использование без предварительной подготовки поверхности кабеля. Температура окружающей среды при монтаже должна быть выше +5 C.

Безопасность и стандарты

Муфта КВТпН прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 (муфты термоусаживаемые) и спецификациям ТУ Нева-Транс. Экологически безопасна - материалы не выделяют токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Высокая механическая прочность после усадки - материал формирует монолитную оболочку вокруг кабеля
• Герметизация - предотвращает попадание влаги и пыли внутрь соединения
• Универсальность - одна муфта покрывает два сечения (16 и 25 мм2), снижает потребность в запасе различных типов
• Болтовые наконечники уже встроены - не требуют дополнительного приобретения
• Экономия времени - монтаж занимает 10–15 минут при соблюдении технологий

Ограничения применения

• Недопустимо использовать на открытом воздухе, в сырых местах, канализациях, колодцах, на улице
• Не подходит для кабелей сечением менее 16 мм2 или более 25 мм2
• Не предназначен для многожильных кабелей с числом жил больше трёх
• Требуется источник тепла (горелка/фен) - невозможен монтаж без него
• Не рекомендован для кабелей с алюминиевой жилой - только медные

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×25 перед подключением к автоматическому выключателю в распределительном шкафу
• Завершение кабеля АВВГ 3×16 на выходе из трансформаторной подстанции в цеху
• Подключение кабеля NYM 3×25 к двигателю насоса в подвальном помещении

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - даже 1 мм2 перекоса может повлиять на качество усадки
• Обязательно используйте термостойкий рукав при работе с горелкой - риск возгорания изоляции существует
• При использовании фена - двигайте его равномерно, не задерживайтесь на одном участке, чтобы не прожечь полимер
• Проверьте целостность термоусаживающих элементов до начала работы - трещины, поры или деформации недопустимы
• После монтажа - протестируйте соединение мегаомметром (не ниже 1000 В) - сопротивление изоляции должно быть >100 МОм
