Комплект муфты концевой ПКВтп внутренней установки 4х16/25 с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-VN4-1625S

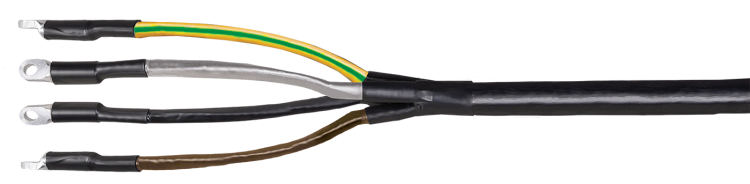

Муфта ПКВтп 4х16/25 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для надежного соединения четырехжильных кабелей сечением 16–25 мм2 внутри помещений. Муфта ПКВтп обеспечивает герметичную изоляцию и механическую защиту конца кабеля, позволяя безопасно подключить его к оборудованию через болтовые или винтовые наконечники.

Назначение и область применения

Муфта ПКВтп 4х16/25 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ используется для оконцовки и защиты концов силовых кабелей с ПВХ или СПЭ изоляцией. Применяется исключительно во внутренних помещениях - в распределительных щитах, кабельных камерах, на стендах оборудования. Подходит для кабелей типа ВВГ-1, АВВГ-1, ВВГз-1, АВВГз-1, ПвВГ-1, АПвВГ-1 и их аналогов. Не предназначен для уличной установки, подземной прокладки или мест с высокой влажностью без дополнительной защиты.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 4
• Номинальное сечение кабеля: 16–25 мм2
• Тип наконечников: болтовые или винтовые (выбор зависит от комплектации)
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Способ монтажа: термоусадка (нагрев феном)
• Срок службы: 30 лет при соблюдении условий эксплуатации
• Защита: IP67 после усадки (пыле- и водонепроницаемая)

Совместимость и монтаж

Муфта ПКВтп 4х16/25 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ совместима только с кабелями без брони и экранирующего слоя. Для монтажа требуется термофен, нож для зачистки, тряпка для удаления грязи. Перед установкой необходимо точно подобрать сечение кабеля - не менее 16 мм2 и не более 25 мм2. Наконечники крепятся на жилы перед усадкой; важно затянуть их моментом, указанным в документации производителя. После нагрева материал равномерно сжимается, образуя плотное, герметичное соединение. Убедитесь, что кабель полностью осушен и очищен от масла и пыли - это гарантирует долговечность соединения.

Безопасность и стандарты

Муфта ПКВтп 4х16/25 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. После правильной термоусадки обеспечивает класс защиты IP67 - полную защиту от пыли и временного погружения в воду. Соответствие стандарту гарантирует электробезопасность и устойчивость к перегрузкам в пределах номинального напряжения 1 кВ.

Преимущества

• Высокая степень герметизации благодаря однородному термоусаживающему материалу
• Не требует сварки, пайки или специальных инструментов кроме термофена
• Стойкая к химическим воздействиям и старению изоляция
• Удобство монтажа - компактная форма позволяет использовать в ограниченном пространстве
• Поддержка двух типов наконечников - гибкость при подключении к шинам, автоматам или контактным группам

Ограничения применения

• Запрещено применять вне помещений - не рассчитана на UV-излучение, перепады температур и атмосферные осадки
• Не подходит для кабелей с металлической броней, медной оплеткой или экраном
• Не допускается использование с кабелями сечением меньше 16 мм2 или больше 25 мм2 - риск разрушения изоляции
• Требуется точное соблюдение температуры нагрева: переусадка повредит материал, недостаточный нагрев - оставит зазоры
• Не рекомендовано для мест с постоянной вибрацией без дополнительной фиксации кабеля

Примеры использования

• Оконцовка кабеля ВВГ-1 4×25 мм2 перед подключением к автоматическому выключателю в щите управления цеха
• Присоединение кабеля АВВГ-1 4×16 мм2 к частотному преобразователю на производстве
• Формирование конца кабеля для подключения насосной станции в закрытом машинном зале
• Замена поврежденного конца кабеля в распределительной камере объекта ЖКХ

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, а не маркировку на оболочке
• При использовании болтовых наконечников - затягивайте их с усилием 0,8–1,2 Нм (для 16 мм2) и 1,5–2,0 Нм (для 25 мм2)
• Нагревайте муфту равномерно, начиная с середины, двигаясь к краям - так избежите образования воздушных пузырей
• Если кабель был влажным - просушите его феном перед установкой муфты
• Артикул uzm-xlk1-vn4-1625s - это именно тот вариант, где предусмотрены болтовые наконечники. Если нужны винтовые - уточните комплектацию у поставщика
• Храните муфту в сухом месте, избегая прямого солнечного света - даже в упаковке срок годности ограничен
