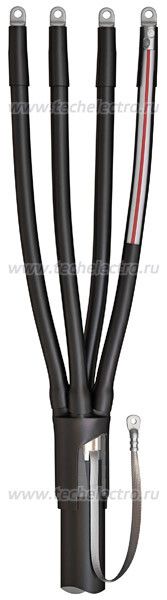

Муфта кабельная концевая 1кВ 4ПКТп(б)-1-16/25-Б КВТ 60352

Муфта кабельная концевая 4ПКТп(б)-1-16/25-Б КВТ предназначена для надежного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР, рассчитана на работу при напряжении до 1 кВ и подходит как для внутреннего, так и для наружного монтажа. Продукт выполнен в виде термоусаживаемой системы с болтовыми наконечниками и сертифицирован по ТУ 3599-006-97284872-2006.

Назначение и область применения

Муфта кабельная концевая 4ПКТп(б)-1-16/25-Б КВТ применяется для завершения кабельных линий - то есть создания безопасного и герметичного окончания кабеля перед подключением к оборудованию, щитам или трансформаторам. Подходит для кабелей с броней и без неё, в том числе типов: АВБбШв, АПвБбШв, АВВГ, NYM, NYY, РПГ и других. Устанавливается внутри помещений и на открытом воздухе благодаря защите от внешних воздействий.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 16–25 мм2
• Количество жил: 4
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Защита от галогенов: HF = Halogen Free (не содержит хлора, фтора и других галогенов)

Совместимость и монтаж

Муфта 4ПКТп(б)-1-16/25-Б КВТ совместима с кабелями, имеющими пластмассовую (ПВХ/СПЭ) или этиленпропиленовую (ЭПР) изоляцию. Конструкция предусматривает два варианта заземления:

• Для кабелей **без брони** - достаточно стандартной комплектации с болтовыми наконечниками.
• Для кабелей **с броней** - требуется использование специального комплекта заземления КМПБ, который обеспечивает надёжный контакт между броневой лентой и системой заземления через роликовую пружину постоянного давления.

Монтаж выполняется с помощью пропановой горелки ПГ (КВТ): равномерный нагрев вызывает усадку всех элементов, плотно облегая кабель. После усадки термоплавкий клей внутри перчаток и манжет образует герметичный слой, предотвращающий попадание влаги. Комплект можно использовать как с болтовыми, так и с опрессовываемыми наконечниками - они уже входят в базовую комплектацию.

Безопасность и стандарты

Муфта 4ПКТп(б)-1-16/25-Б КВТ соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют едких паров, что повышает безопасность в закрытых помещениях. Устойчивость к УФ-излучению и экстремальным температурам делает её подходящей для длительной работы в условиях открытого воздуха.

Преимущества

• Универсальность: один комплект подходит для кабелей с броней и без, для внутреннего и наружного монтажа.
• Высокая степень защиты: термоплавкий клей гарантирует полную герметичность без необходимости дополнительной заделки.
• Простота монтажа: термоусадка требует лишь одной горелки и минимального времени выполнения работ.
• Долговечность: материал устойчив к влаге, перепадам температур, механическим нагрузкам и УФ-облучению.
• Совместимость с популярными кабелями: список допущенных типов включает большинство распространённых модификаций в России и странах СНГ.

Ограничения применения

• Не кабели с металлической оболочкой (например, медной или свинцовой) - только для кабелей с броней из стали или алюминия.
• Требуется обязательное применение комплекта заземления КМПБ при работе с бронированными кабелями; без него заземление будет ненадёжным.
• Запрещено использовать при температурах ниже –50 C или выше +50 C - возможна потеря эластичности материала.
• Не предназначен для многожильных кабелей с сечением менее 16 мм2 или более 25 мм2 - риск недостаточной усадки или перегрузки.

Примеры использования

• Подключение кабеля АВБбШв 4×25 мм2 к распределительному щиту на улице.
• Оконцовка кабеля NYM 4×16 мм2 в цеху на входе в частотный преобразователь.
• Завершение линии питания насосной станции с кабелем АПвБбШв, где важна защита от влаги и коррозии.
• Монтаж в холодном регионе (Сибирь, Дальний Восток) - работает при минус 40 C без потери прочности.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (16–25 мм2); не используйте для меньших или больших значений.
• Если кабель имеет броню - всегда устанавливайте дополнительный комплект заземления КМПБ. Без него изделие не обеспечит нормативную защиту.
• Для точного прогрева используйте именно рекомендованную горелку ПГ (КВТ) - другие модели могут дать неравномерную усадку.
• При монтаже на открытом воздухе избегайте установки во время осадков - даже если муфта герметична, влага на поверхности затрудняет равномерный нагрев.
• Проверяйте целостность термоусаживаемых элементов до начала работы: трещины, деформации или следы старения - основание для замены.
