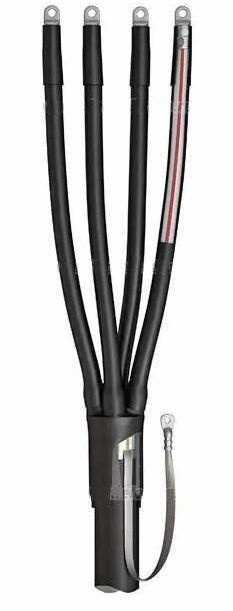

Муфта кабельная концевая 1кВ 4ПКТп-1-16/25-Б КВТ 60349

Муфта кабельная концевая 4ПКТп-1-16/25-Б КВТ предназначена для надежного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, защищает от влаги, пыли и механических воздействий. Применяется в распределительных устройствах, трансформаторных подстанциях и на воздушных линиях. Артикул 60349, бренд - КВТ.

Назначение и область применения

Муфта кабельная концевая 4ПКТп-1-16/25-Б КВТ используется для завершения четырёхжильных кабелей, когда требуется изолировать и герметизировать конец кабеля перед подключением к оборудованию. Она подходит для кабелей с броней и без неё, в том числе типов: АВБбШв, АПвБбШв, АВВГ, NYM, NYY, РВГ и других, указанных в нормативах. Устройство можно применять как внутри помещений, так и на открытом воздухе - благодаря устойчивости материалов к UV-излучению и перепадам температур.

Технические характеристики

• Количество жил: 4
• Номинальное поперечное сечение кабеля: 16–25 мм2
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Комплектация: болтовые наконечники, термоусаживаемые перчатки, манжеты, пружина заземления
• Состав: материалы HF (halogen-free) - без галогенов

Совместимость и монтаж

Муфта 4ПКТп-1-16/25-Б КВТ совместима с кабелями, имеющими изоляцию из ПВХ, СПЭ или ЭПР. Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). Перед сборкой необходимо удалить внешнюю оболочку кабеля, подготовить жилы и закрепить наконечники. После этого одеваются все элементы муфты в порядке, указанном в инструкции, и равномерно прогреваются. Термоплавкий клей внутри перчаток образует плотное герметичное соединение. Для кабелей с металлической бронью применяется непаянная система заземления через роликовую пружину; при необходимости дополняется «Комплектом заземления КМПБ». Также возможна замена болтовых наконечников на опрессовочные - комплект универсален.

Безопасность и стандарты

Муфта 4ПКТп-1-16/25-Б КВТ изготовлена в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные компоненты не содержат галогенов, что исключает выделение токсичных веществ при нагреве или возгорании. Обеспечивается высокая степень защиты IP67 - полная герметизация от воды и пыли. Температурный диапазон –50…+50 C гарантирует работу в суровых условиях, включая холодные регионы России.

Преимущества

• Высокая герметичность благодаря термоплавкому клею - предотвращает попадание влаги и коррозию контактов
• Универсальность: один комплект подходит для кабелей с броней и без, для внутренних и наружных установок
• Не требует пайки - заземление реализуется механически, снижается риск повреждения брони
• Устойчивость к УФ-излучению и атмосферным осадкам - долговечность при наружной эксплуатации
• Поддержка двух типов наконечников - болтовые и опрессовываемые - удобно при различных вариантах подключения
• Материалы безопасны - HF-состав минимизирует экологический и пожарный риск

Ограничения применения

• Не кабели с сечением менее 16 мм2 или более 25 мм2 - использование вне диапазона нарушает герметичность и прочность
• Требует наличия специального инструмента: пропановой горелки и набора для срыва головок (НМБ-6); без них монтаж невозможен
• Для кабелей с броней обязательно наличие «Комплекта заземления КМПБ» - базовый комплект не содержит всех деталей для полноценного заземления
• Запрещено применять при температурах ниже –50 C - материал становится хрупким, возможно растрескивание
• Не предназначен для многожильных кабелей с числом жил отличным от 4

Примеры использования

• Оконцовка кабеля АВВГ в щите управления на открытой площадке
• Подключение кабеля NYM к автоматическому выключателю в цеху
• Завершение фидера от трансформаторной подстанции к распределительному пункту
• Монтаж на воздушной ЛЭП - кабель АПвБбШв с броней, заземленный через КМПБ
• Работа в зимний период - эксплуатация при –40 C в северных регионах

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 16–25 мм2. Переход на меньший или больший кабель недопустим.
• Используйте только рекомендованную горелку ПГ (КВТ): слишком высокая температура может прожечь материал, слабый пламя - не вызовет достаточной усадки.
• При работе с кабелем с броней всегда устанавливайте «Комплект заземления КМПБ» - без него заземление будет ненадёжным.
• При монтаже начинайте прогрев с середины перчатки, двигаясь к краям - так избежите образования пузырей и неравномерной усадки.
• Храните муфту в сухом месте, избегая длительного пребывания на солнце - даже с УФ-защитой срок службы сокращается при постоянном воздействии.
• Сохраняйте инструкцию и комплектацию - потеря одного элемента делает всю муфту непригодной к использованию.
