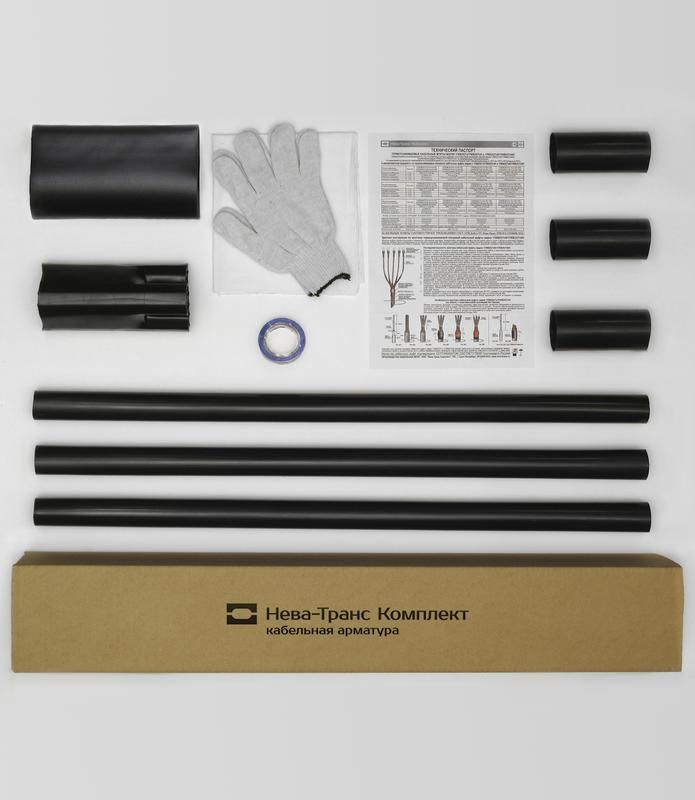

Муфта кабельная концевая внутр. установки 1кВ ПКВТп 3х(16-25мм) без наконечн. Нева-Транс Комплект 22020005 Нева Транс

Муфта кабельная концевая 1КВТп-4х(16-25) без наконечников - это термоусаживаемая муфта для герметичного оконцевания четырёхжильных силовых кабелей сечением 16–25 мм2 на напряжение до 1 кВ. Применяется во внутренних помещениях с любым уровнем влажности. Бренд Нева-Транс обеспечивает соответствие стандартам и долговечность в эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1КВТп-4х(16-25) без наконечников используется для завершения четырёхжильных силовых кабелей с бумажной или пластмассовой изоляцией - как с броней, так и без неё. Предназначена исключительно для внутренней установки в помещениях: кабельных коллекторах, распределительных устройствах, трансформаторных подстанциях, производственных цехах. Подходит для кабелей с алюминиевыми или медными жилами.

Технические характеристики

• Рабочее напряжение: до 1000 В (1 кВ)
• Количество жил: 4
• Сечение жил: 16–25 мм2
• Материал жил: алюминий / медь
• Тип монтажа: термоусадка
• Материал корпуса: полимер
• Защитный покров: наличие брони (муфта адаптирована под кабели с бронёй)
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта 1КВТп-4х(16-25) без наконечников совместима с кабелями типа АСБ, ААБл, ВВГ, NYM и аналогичными, имеющими сечение жил в пределах 16–25 мм2. Монтаж выполняется методом термоусадки: после надевания муфты на конец кабеля её равномерно прогревают газовой горелкой до плотного облегания. Для правильной усадки важно соблюдать температурный режим и время нагрева - перегрев недопустим. Наконечники не входят в комплект - их необходимо подготовить отдельно перед установкой.

Безопасность и стандарты

Муфта 1КВТп-4х(16-25) без наконечников прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс. Полимерный материал не содержит токсичных веществ, не выделяет опасных паров при нормальной эксплуатации и устойчив к воздействию масла, влаги и химически активных сред в закрытых помещениях.

Преимущества

• Высокая степень герметизации за счёт равномерной термоусадки
• Широкий диапазон сечений (16–25 мм2) позволяет использовать одну модель для нескольких типов кабелей
• Устойчивость к широкому температурному диапазону - от –50 C до +50 C
• Поддержка кабелей с бронёй и без - универсальное решение для разных проектов
• Экологическая безопасность материала - не требует специальных мер утилизации

Ограничения применения

• Не предназначен для наружной установки - не защищён от UV-излучения и осадков
• Не применяется для кабелей с сечением менее 16 мм2 или более 25 мм2
• Не допускается использование без предварительной подготовки конца кабеля - требуется удаление брони, очистка жил, обработка поверхности
• Требуется источник тепла (газовая горелка) - невозможно смонтировать без оборудования
• Не заменяет соединительные муфты - предназначена только для оконцевания

Примеры использования

• Завершение кабеля АСБ 4×25 в распределительном щите здания
• Оконцевание кабеля ВВГ 4×16 на входе в трансформаторную подстанцию
• Изоляция концов кабелей в кабельном канале производственного цеха
• Подключение кабеля с бронёй к автоматическому выключателю в электрошкафе

Практические советы

• Перед монтажом проверьте точное сечение жил кабеля - отклонение даже на 1–2 мм2 может повлиять на качество усадки
• Обязательно используйте термоусадочные трубки и клеевые элементы, входящие в состав муфты - они обеспечивают герметичность
• При работе с кабелем с бронёй снимайте её точно до уровня начала муфты - лишняя броня может помешать плотному прилеганию
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - это предотвращает образование воздушных пузырей
• После монтажа проверьте целостность усадки: поверхность должна быть гладкой, без трещин и вздутий
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие низких температур снижает эластичность полимера
