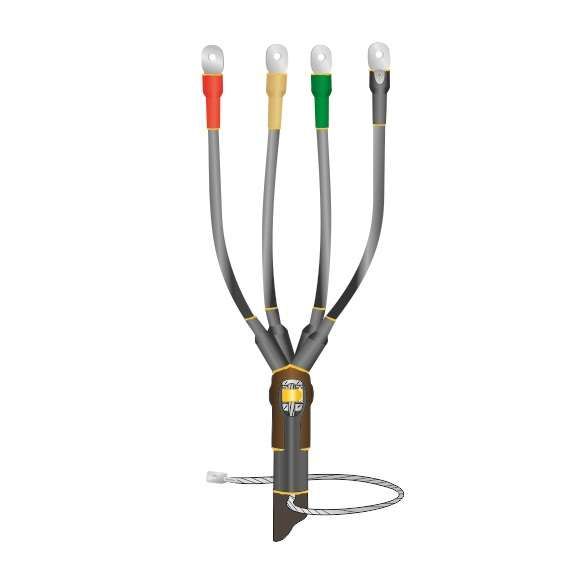

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпб-4х(16-25) без наконечн. Нева-Транс Комплект 22020133 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпб-4х(16-25) без наконечника от производителя Нева-Транс Комплект предназначена для герметичного оконцевания четырёхжильных силовых кабелей сечением 16–25 мм2 с пластмассовой изоляцией и бронёй на напряжение до 1 кВ. Подходит для внутренней и наружной установки, обеспечивая долговечную изоляцию даже в сложных условиях.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпб-4х(16-25) используется для завершения кабельных линий там, где требуется надёжная изоляция и механическая защита конца кабеля. Применяется при подключении к оборудованию: трансформаторам, распределительным щитам, двигателям, светильникам, насосам и другим устройствам, работающим на напряжении до 1 кВ.

Подходит для монтажа в помещениях с любой степенью влажности - от сухих цехов до сырых подвалов. Также допускается использование на открытом воздухе: на опорах ЛЭП, в кабельных колодцах, на фасадах зданий.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Число жил кабеля: 4
• Сечение кабеля: 16–25 мм2
• Тип изоляции кабеля: пластмассовая с бронёй
• Температурный режим работы: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание
• Материал корпуса: модифицированный полиэтилен с UV-стабилизацией
• Гарантированная срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Муфта совместима только с кабелями типа ВВГнг, АВВГнг, ВБШв, АВБШв и аналогичными с пластмассовой изоляцией и металлической бронёй. Не применяется для кабелей с бумажной или резиновой изоляцией.

Монтаж выполняется после подготовки кабеля:

1. Снятие внешних покровов до уровня брони;
2. Зачистка жил и установка контактных элементов (наконечники не входят в комплект - необходимо использовать свои);
3. Надевание термоусаживающихся трубок и крышки муфты;
4. Обработка нагревательным прибором (горелка или фен >150 C) равномерно до плотного облегания поверхности кабеля;
5. Фиксация заземления через пружинный контакт и терку к броневой ленте.

Необходимо соблюдать минимальную длину зачистки кабеля - рекомендовано минимум 15 см от торца до начала брони.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Имеет официальный Сертификат соответствия Госстандарта России
• Экологически безопасна - не содержит свинец, хлора и других запрещённых веществ
• Устойчивость к УФ-излучению позволяет применять вне помещений без дополнительной защиты

Преимущества

• Универсальная конструкция - один тип муфты работает на двух сечениях (16 и 25 мм2)
• Автоматическая герметизация благодаря термоусаживаемой технологии
• Надёжное заземление через пружинный механизм - исключает плохой контакт
• Высокая механическая прочность корпуса против ударов и нагрузок
• Не требует специальных инструментов кроме теплового устройства
• Устойчива к перепадам температур и повышенной влажности

Ограничения применения

• Не предназначен для кабелей с медной или алюминиевой жилой меньше 16 мм2 или больше 25 мм2
• Не используйте с кабелями без брони - возможен риск повреждения изоляции
• Не допускается монтаж при температуре ниже –50 C - материал становится хрупким
• Не заменяет соединительную муфту - только для оконцевания одного конца кабеля
• Наконечники для жил не входят в комплект - должны быть установлены дополнительно

Примеры использования

• Оконцовка кабеля ВБШв 4×25 перед подключением к частному домашнему генератору
• Завершение кабеля АВВГнг 4×16 на выходе из распределительного шкафа на улице
• Монтаж на конце кабеля питания насосной станции в канализационном колодце
• Защита конца кабеля от попадания воды на открытой площадке возле торгового центра

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - точнее всего указывается на маркировке самого кабеля
• Используйте только профессиональные термофены с регулировкой температуры - обычные бытовые фены недостаточно мощны
• При работе на холоде прогрейте муфту в помещении хотя бы 1 час перед установкой
• Проверьте плотность прилегания термотрубок - они должны полностью обтянуть кабель без пузырей и складок
• После монтажа проведите контрольное тестирование изоляции мегаомметром - норма ≥100 МОм
• Хранить муфту следует в сухом месте при t = +5…+30 C; избегайте длительного прямого солнечного света до монтажа
