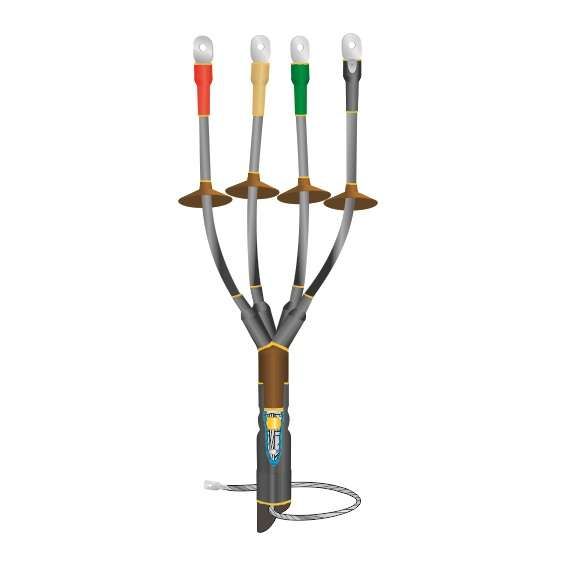

Муфта кабельная концевая наружн. установки 1кВ КНТп 4х(16-25мм) без наконечн. Нева-Транс Комплект 22020071 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ КНТп 4х(16–25 мм) без наконечников от Нева-Транс Комплект - это термоусадочное решение для герметичного оконцевания четырёхжильных силовых кабелей сечением 16–25 мм2 на напряжение до 1 кВ. Применяется на открытых участках трасс, в том числе как мачтовая муфта, обеспечивая долговечную изоляцию и защиту от внешних факторов.

Назначение и область применения

Муфта КНТп 4х(16–25 мм) используется для завершения кабельных линий, когда требуется изолировать и защищить конец кабеля от влаги, пыли и механических повреждений. Подходит для кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Часто применяется в сетях 0,4–1 кВ: на опорах ЛЭП, в распределительных пунктах, на столбах, у вводов в здания, на площадках с повышенной влажностью.

Технические характеристики

• Количество жил: 4
• Напряжение: до 1 кВ включительно
• Номинальное сечение кабеля: 16–25 мм2
• Тип исполнения: термоусадочный
• Рабочая температура окружающей среды: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Устойчивость к УФ-излучению и атмосферным осадкам

Совместимость и монтаж

Муфта КНТп 4х(16–25 мм) совместима с кабелями типа АСБ, ААШв, ВВГ, NYM и аналогичными, имеющими указанные габариты. Для монтажа требуются:

• Правильно выполненная разделка кабеля (длина изоляционного конца должна соответствовать внутреннему размеру муфты)
• Горелка или высокотемпературный фен (температура нагрева - около 200–250 C)
• Перчатки и средства безопасности при работе с открытым пламенем

Основные элементы муфты - трубки и колпачки из модифицированного полиэтилена - равномерно усаживаются теплом, плотно облегая кабель. Жильные изоляторы предварительно установлены внутри, их положение не требует регулировки. Заземление выполняется через пружинный контакт для кабелей с бумажной изоляцией или пайкой к броне.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Госстандарта России
• Не содержит свинца и других токсичных веществ

Преимущества

• Высокая степень герметизации благодаря однородному термоусадочному слою
• Значительная длина пути утечки за счёт жильных изоляторов - снижает риск пробоя
• Устойчивость к перепадам температур и влажности позволяет использовать в суровых условиях
• Отсутствие необходимости в дополнительных компонентах - всё в одном комплекте
• Экологически безопасный материал, не выделяющий вредных веществ при нагреве

Ограничения применения

• Не кабели с сечением менее 16 мм2 или более 25 мм2 - возможен недостаточный контакт или деформация
• Не рекомендовано использование в местах с постоянным контактом с маслами, растворителями или химикатами
• Требуется точное соблюдение технологии термоусадки; некорректный прогрев может вызвать неравномерную усадку и протечки
• Не предназначен для подземной прокладки - только наружная установка

Примеры использования

• Оконцовка кабеля АСБ 4×25 на воздушной опоре перед вводом в дом
• Мачтовая муфта на конце кабеля ВВГнг 4×16, ведущего к светильнику на улице
• Завершение кабеля после ремонта поврежденного конца в распределительном щите на открытом воздухе

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допуск +-1 мм2 важен для плотной усадки
• Обязательно удалите все острые кромки брони и экрана, чтобы не повредить термоусадочные материалы
• При использовании горелки двигайтесь медленно, равномерно нагревая всю поверхность - не задерживайтесь на одной точке
• Проверьте целостность усадки: после остывания муфта должна полностью закрывать кабель без пузырей, складок или просветов
• Храните муфту в сухом месте, избегая прямого солнечного света - даже при наличии УФ-защиты длительное воздействие может изменить эластичность материала
